Mode d'emploi
f r

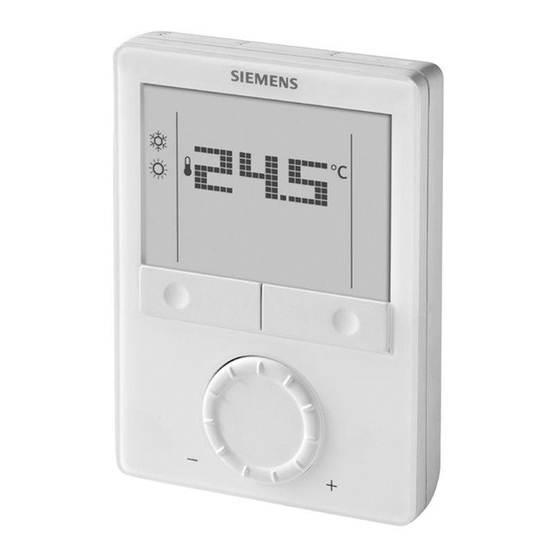

RDG400KN –Le thermostat d'ambiance communicant KNX qui vous permet de réguler la température
ambiante selon vos besoins. Le thermostat gère les modes Confort, Economie et Protection.
En outre, il peut fonctionner avec un programme horaire transmis via bus KNX.
Vous pouvez utiliser les réglages usine ou les adapter à vos besoins.
Affichage principal
Température ambiante
Température extérieure
Température ambiante en
degrés Celsius
Température ambiante en
degrés Fahrenheit
Boutons verrouillés
Affichage d'alarme*
Condensation dans la pièce *
Relance active
Semaine 1 = Lundi
Infos supplémentaires,
ex. heure actuelle
Echap (Annuler)
Confirmer (OK)
Bouton mode d'exploitation
Protection / OK
Bouton rotatif
* Doit être configuré par votre installateur de chauffage
** Seulement supporté avec le prérégulateur Synco 700
Changement de la température ambiante

Tourner le bouton rotatif dans le sens des aiguilles d'une montre (+) pour
augmenter, ou dans le sens contraire (-) pour diminuer la température ambiante
actuelle. Le thermostat passe au mode Confort
La plage de réglage est de 5...40 °C; elle peut être limitée par les paramètres P09 et P10.
(pour les réglages des paramètres, voir au verso).
Changement du mode d'exploitation du thermostat
Appuyer sur le bouton de mode d'exploitation à plusieurs reprises jusqu'à ce que le
symbole pointe sur le mode que vous désirez.
1. Mode Protection
 En mode Protection, l'installation cesse de fonctionner. Cependant, si la tempéra-
ture ambiante tombe sous 8 °C, le chauffage est activé pour protéger la pièce
contre le gel.
Les seuils du mode Protection peuvent être modifiés par votre installateur de chauffage si désiré:
Modifications apportées par l'installateur: 
2. Mode Confort
 En mode Confort, le thermostat maintient la température ambiante à celle réglée à
l'aide du bouton rotatif.
3. Mode Auto
 En mode Automatique, le thermostat commute automatiquement entre le mode
Confort et le mode Economie selon le programme via bus KNX.
Si aucun programme n'est disponible via KNX, alors Auto
Confort.
4. Mode Economie

En mode Economie, le thermostat maintient la température ambiante à un seuil
inférieur ou supérieur, économisant ainsi l'énergie et l'argent.

Le thermostat peut être mis en mode Economie en appuyant sur le bouton de
mode d'exploitation si activé (P02 = 2), ou via un signal externe (commutateur ou
commande bus KNX) comme un contact de fenêtre, badge ou détecteur de
présence.

Les seuils du mode Economie sont réglés en usine à 15 °C pour le chauffage et à
30 °C pour le refroidissement. Ils peuvent être adaptés par l'intermédiaire des
paramètres P11 et P12 (réglages au verso).
Important: Ces seuils peuvent être mis à OFF; ce qui signifie que le thermostat
n'est pas actif, soit aucun chauffage ou refroidissement protecteur.
Risque de gel!
Passer du mode chauffage à rafraîchissement

La commutation du chauffage au refroidissement (ou vice versa) est faite
– automatiquement par sonde de change-over, locale ou change-over déporte
via commande KNX
– ou manuellement en appuyant sur le bouton de mode d'exploitation.
Si le thermostat est configuré pour "Chauffage seul" ou "Refroidissement seul", la
commutation n'est pas disponible (voir paramètre P01)

Pour sélectionner le refroidissement ou le chauffage manuellement (P01=2),
appuyer sur le bouton de mode d'exploitation jusqu'à ce que le symbole pointe
sur le mode que vous désirez.

Avec la commutation automatique ou le chauffage/refroidissement continu, les
symboles / indiquent que le système chauffe ou refroidit actuellement.

Avec la commutation manuelle, les symboles
fonctionne actuellement en mode chauffage ou refroidissement. Les symboles
/ indiquent que le système chauffe ou refroidit actuellement.
Affichage de la ventilation
Le symbole vous informe que le ventilateur primaire est actif.
Nota: Seulement supporté avec le prérégulateur Synco 700
s
RDG400KN
Mode d'exploitation
Mode Chauffage
Batterie électrique active
Mode Refroidissement
Mode Confort
Mode Economie
Mode Automatique
Mode Protection:
Protection contre le gel
Indicateur de sélection de
mode
Ventilation active **
7 = Dimanche
.
Hors gel: _________ ˚C Chaleur: __________˚C
est remplacé par
Non supporté avec toutes les configurations
/ indiquent que le système
