Caractéristiques techniques – vannes RZ/RWZ15..25
Diamètre nominal
Niveau de pression
Raccordement
Courbe caractéristique
Course de l'axe
Taux de fuite
Température du fluide
Boîtier
Cône
Tige de vanne
Adaptateur
Garniture

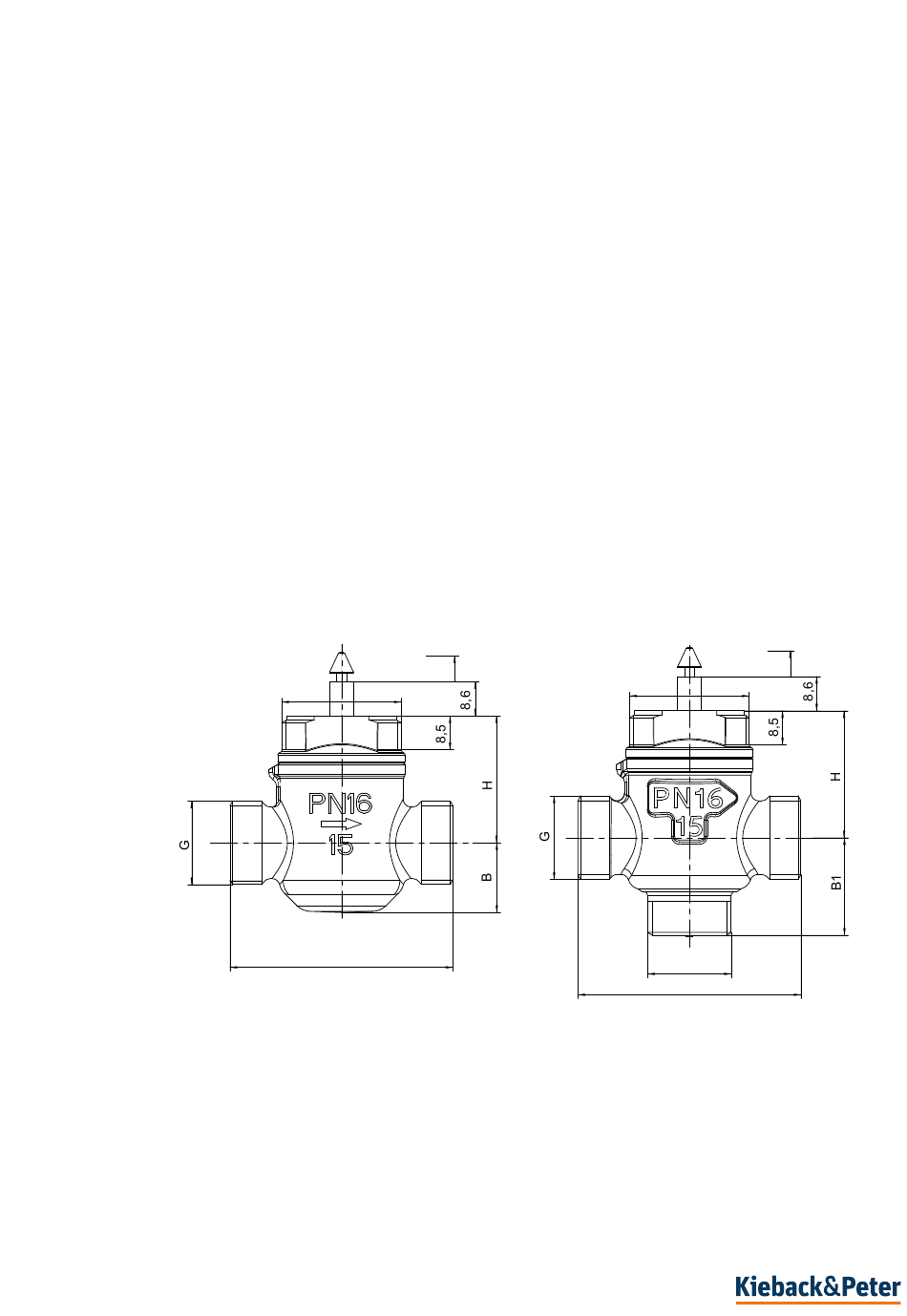

Dimensions
DN G
15 G 1/2A
20 G 3/4A
25 G 1 1/4A 76
Dimensions L jusqu'à H en mm
Page 7 / 14
DN 15..25
PN 16
Filetage mâle G 1/2A..G 1 1/4A avec raccord à filetage femelle G ½
RZ.. égal pourcentage
RWZ.. A AB = égal pourcentage, BAB = linéaire
6,5 ± 0,5 mm
conforme à EN 1349, classe de fuite VI
Eau froide et chaude 0..120°C avec produit antigel et anticorrosion
(jusqu'à 50 %), glycol, glycérine, éthylène glycol, propylène glycol,
monoéthylène, éthanol, méthanol, Antifrogen N + L.
Non utilisable pour les produits à base d'huile minérale.
Vanne trois voies en laiton matricé CW602N ; vanne deux voies coulage
en coquille CuZn362AI-B
laiton
acier inox
acier inox
EPDM
Hub 6,5
M30 x1,5
L
RZ..
L B B1
56 18 24,5
66 19 33
26 38
3.09-20.150-01-FR | 2018-07-17
Description du produit
M30 x1,5
G
L
RWZ..
H
32
34
46
Q
MD15/230
Hub 6,5
