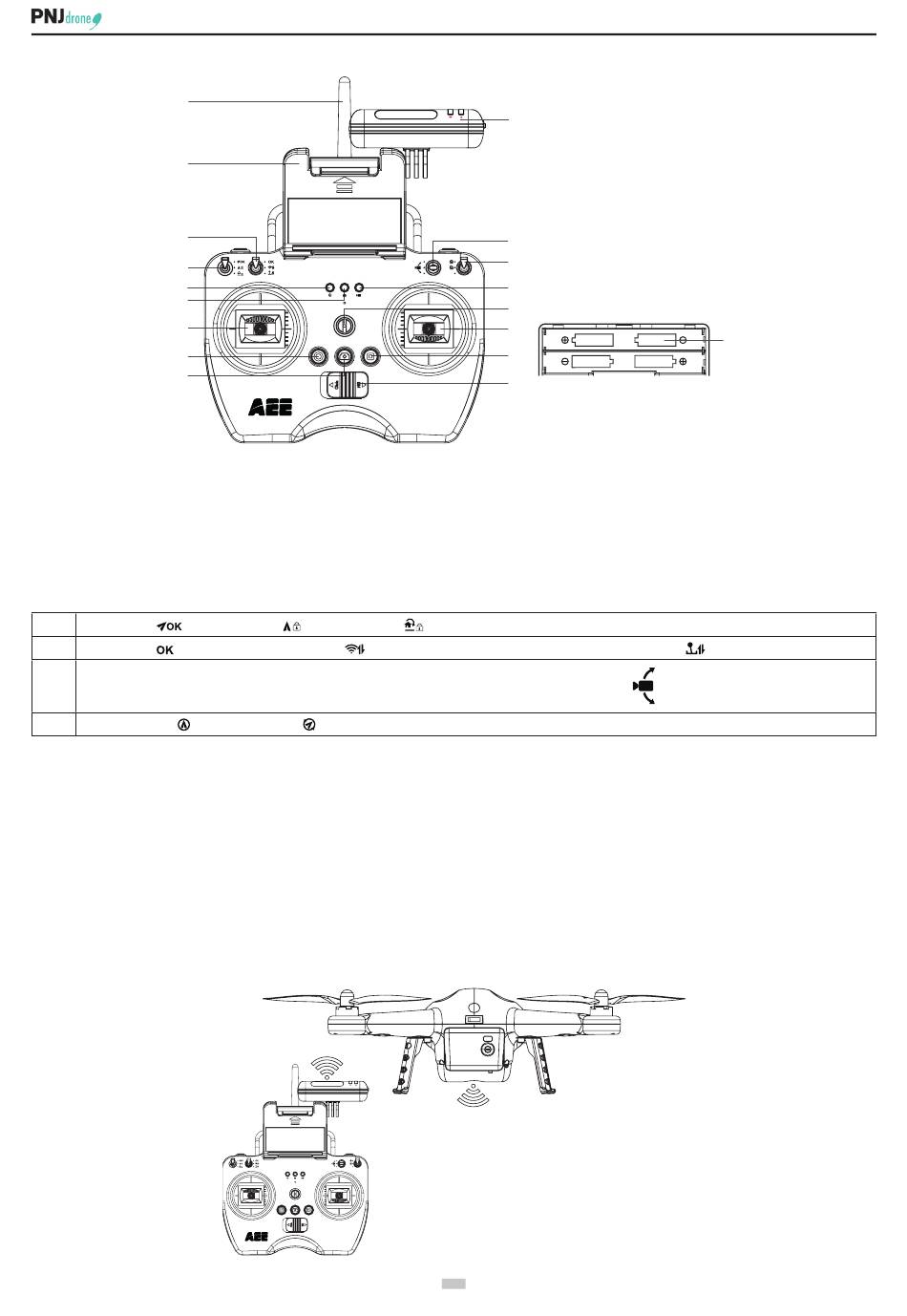

4.1 Introduction

[ 1 ]
[ 3 ]
[ 4 ]
[ 5 ]
[ 8 ]
[ 9 ]
[ 12 ]
[ 16 ]
[ 17 ]
[ 1 ] Antenne
[ 5 ] Switch S1 à 3 positions
[ 9 ] Témoin de prise de photo
[ 12 ] Joystick gauche ("Haut & Bas" contrôle les Gaz, "Gauche & Droite" contrôle le Lacet)
[ 13 ] Joystick Droit ("Avant & Arrière" contrôle le Tangage, "Gauche & Droite" contrôle le Roulis)
[ 14 ] Attache pour bandoulière
[ 18 ] Bouton d'alimentation ON / OFF
Fonctions des différentes positions pour les switchs S1, S2, S3 et S4 ci-après:
S1 3 positions, 1. : vol normal
S2 3 positions, 1. : Calibration du joystick OK
S3
3 positions, Monter / Arrêter / Descendre pour contrôler le tilt de la caméra (mouvement vertical de 0 à 90°)
S4 3 positions, 1. : Mode GPS
GPS

4.2 Allumer la R/C

1) Installer 4 piles AA batteries dans le compartiment à l'intérieur du compartiment en respectant les bornes positives et négatives.
2) S'assurer que les 2 joysticks sont en position neutre, au centre. Pousser les switchs S1 et S2 tout en haut.
3) Allumer la Radio-Commande en mettant le bouton d'alimentation sur ON.
4) Après avoir allumé la R/C, le témoin lumineux d'alimentation s'allume en rouge.
● Avant chaque utilisation, assurez-vous que les piles de la R/C soient suffisamment chargées. Si la puissance est trop faible, la R/C émettra un signal sonore.
Dans ce cas, veuillez remplacer les piles.
● Veuillez retirer les piles de la RC si vous n'avez pas l'intention de l'utiliser pendant une longue période.
● Une fois que les piles sont usées, veuillez les retirer de la R/C et suivre les instructions de recyclage.
4.3 Réception du signal de l'antenne
Assurez-vous que l'antenne de la R/C soit dirigée vers le ciel et essayez d'éviter tout obstacle entre l'antenne et le récepteur situé à l'intérieur du drone, afin d'obtenir
une portée de communication maximale durant le vol.
S1 S2
[ 2 ] Répéteur
[ 6 ] Contrôle du tilt de la caméra S3
[ 10 ] Témoin d'enregistrement vidéo
[ 15 ] Arrêt d'enregistrement vidéo
2. Course Lock
2. : Connexion entre le drone et l'extension de portée du WiFi 3.
2. : Mode Normal
NRM
Dirigez l'antenne de la R/C verticalement en direction du
ciel et du drone. Essayez de maintenir une vue dégagée,
GPS
NRM
NULL
S1 S2 S3 S4
non-obstruée par un obstacle, auquel cas vous risquez
de perdre le contrôle de votre drone. Faites attention à ne
pas laisser le smartphone et le répéteur gêner l'antenne
de la R/C.
[ 2 ]
[ 6 ]
[ 7 ]
GPS
NRM
NULL
S3 S4
[ 10 ]
[ 14 ]
[ 13 ]
[ 15 ]
[ 18 ]
[ 3 ] Support Smartphone
[ 7 ] Switch S4 à 3 positions
[ 11 ] Compartiment de la batterie
[ 16 ] Enregistrement vidéo
3. Home Lock
NULL
3. nul (libre)
11
[ 11 ]
[ 4 ] Switch S2 à 3 positions
[ 8 ] Témoin d'alimentation de la R/C
[ 17 ] Enregistrement photo
: Calibrer / ajuster le joystick
(tilt up)
stop (medium)
(tilt down)
