Construction

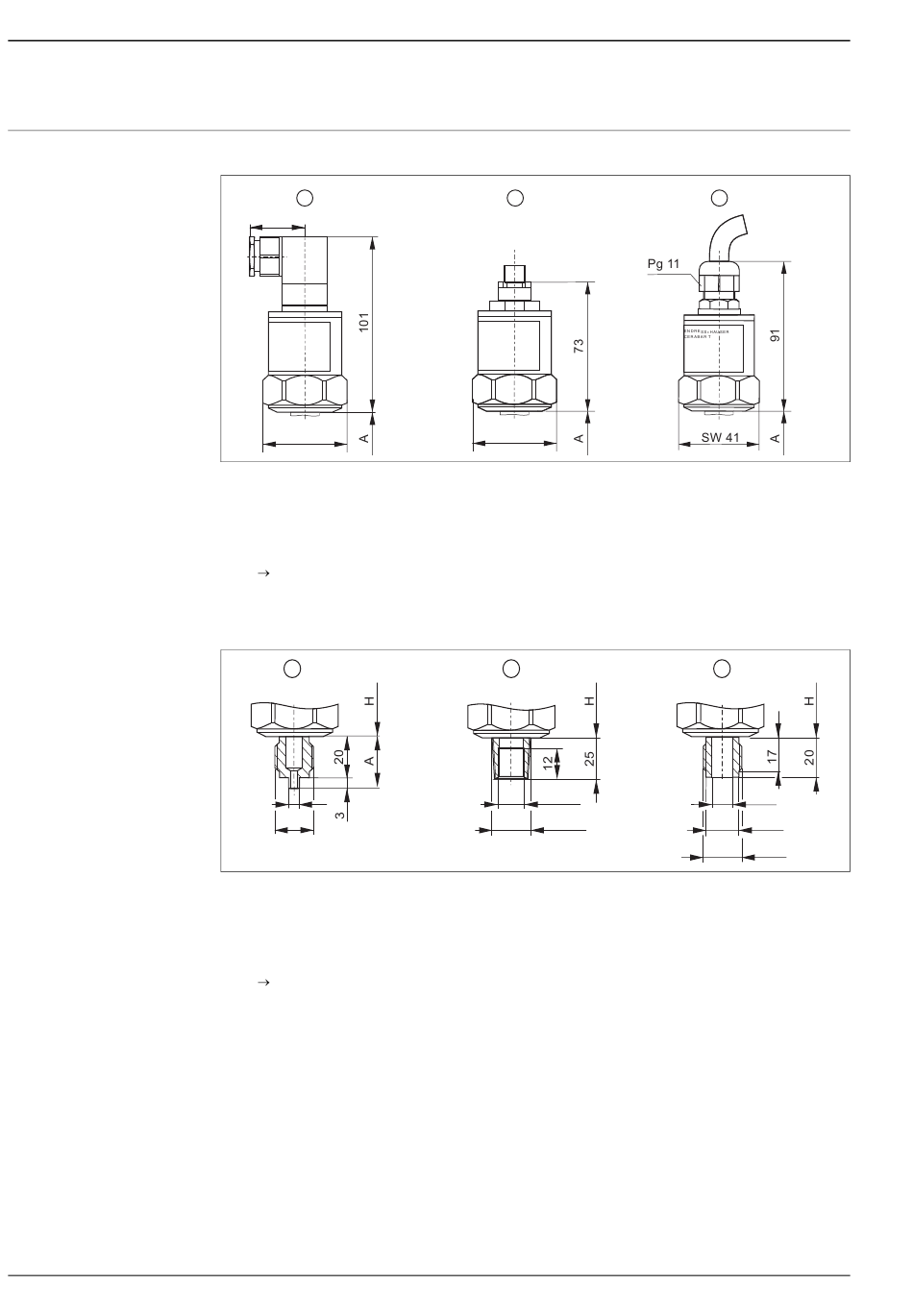

Boitier
1
32
ENDRESS+HAUSER
CERABAR T
SW 41
Boitier PMC131; matériau AISI 304 (1.4301)
1 Variantes A1, A2, B1, C1, C2 : connecteur M 16 ou ½ NPT (ISO 4400), IP 65
2 Variantes A5, B5, C5 : connecteur M 12, IP 65
3 Variantes A3, A4, B3, C3 : câble 5 m ou 25 m, IP 68
Hauteur raccord process A voir fig. suivante

Raccords process

1
6
G ½
Raccords process PMC131; matériau AISI 304 (1.4301)
1 Variante 1 : filetage ISO 228 G ½
2 Variante 2 : filetage ANSI ½ MNPT ¼ FNPT
3 Variante 5 : filetage ISO 228 G ½, perçage 11 mm
Hauteur H voir boitier correspondant (fig. en haut)
2
ENDRESS+HAUSER ENDRESS+HAUSER
CERABAR T CERABAR T
SW 41
2
¼ NPT
½ NPT
Cerabar T
3
P01-PMC131xx-06-xx-xx-xx-001
3
ø11
ø17
G ½
P01-PMC131xx-06-xx-xx-xx-002
