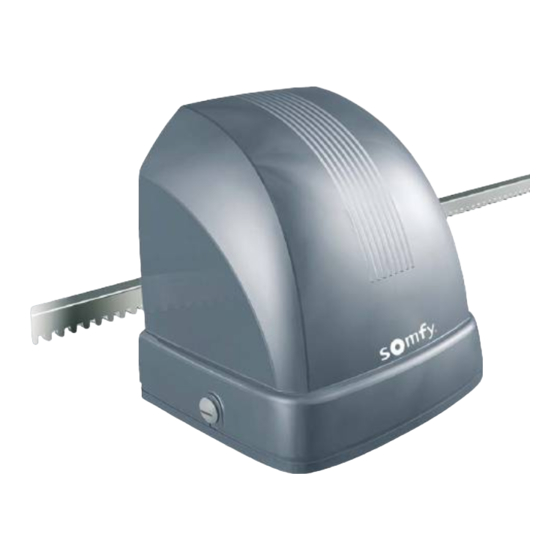

SOMFY AXOVIA 400C Guide D'installation Rapide

Rappel branchement des cellules
Raccordement électrique
Section de câble préconisée :
cellule émettrice 2 x 0,6 mm 2
cellule réceptrice 4 x 0,6 mm 2
Aligner l'émetteur et le récepteur pour que le faisceau soit établi
NF/NC
C
OV
24V
CELLULE RECEPTRICE
Si les cellules photo-électriques
ne sont pas prises en compte par l'électronique,
vérifier le branchement et réaliser
une nouvelle phase d'auto-apprentissage.
SERVICE CLIENT :
®
Document non contractuel. Nous nous réservons le droit à tout moment,
dans un souci constant d'évolution et d'amélioration de nos modèles,
de leur apporter toutes modifications techniques que nous jugerons utiles.
Somfy S.A.S. - Capital de 20 millions d'Euros - RCS Bonneville 303 970 230.
© SOMFY 12 / 2002 Réf.9001288
1
Moteur
à gauche
vu de
l'intérieur
CE
OV 24V
CELLULE EMETTRICE
Moteur
à droite
vu de
l'intérieur
AXOVIA 400C
Les clés de l'installation
- AXOVIA 400C Réf. : 1215036
Installation
Les butées
Le portail doit être arrêté par des butées fixées solidement au sol afin que sa
course soit délimitée.
Montage de l'Axovia
Positionner l'Axovia sur les goujons :
Veillez à ce que la bride (zone plate en dessous du moteur) se trouve
à une hauteur maximum de 25 mm au dessus du sol.
L'espace conseillé entre la bride et le sol se situe entre 15 et 25 mm.
Branchements électriques
Il est impératif de couper l'alimentation au niveau du disjoncteur avant
toute intervention sur Axovia.
Le moteur
1
Encliqueter le connecteur du moteur dans M1
bleu marron
ou noir ou vert
Respecter la couleur des fils
L'électronique et l'alimentation secteur
2
Connecter le câble d'alimentation du boîtier électronique sur la barrette
de raccordement
Respecter la configuration phase, neutre et terre
marron bleu
ou vert ou noir
marron
bleu
2
phase
neutre
terre
®
