4.1 РАСПАКОВКА
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
BR
2
EN
1
• Надевайте перчатки во время распаковки.
• Не используйте для распаковки резак, нож, пилу или любой другой подобный
инструмент.
• Переносите инструмент только за рукоятку и штангу.
• Сохраните упаковку для дальнейшего использования (транспортировки и
хранения).
• Храните руководство по эксплуатации в сухом месте для использования в
будущем.
4.2 УСТАНОВКА
Установка и извлечение аккумулятора: рисунок 3.6
ПРЕДУПРЕЖДЕНИЕ. Перед началом работы убедитесь, что защелка в нижней части аккумулятора
встала на место и сам аккумулятор надежно закреплен в аккумуляторном разъеме устройства.
12
11
7
6
5
4
3

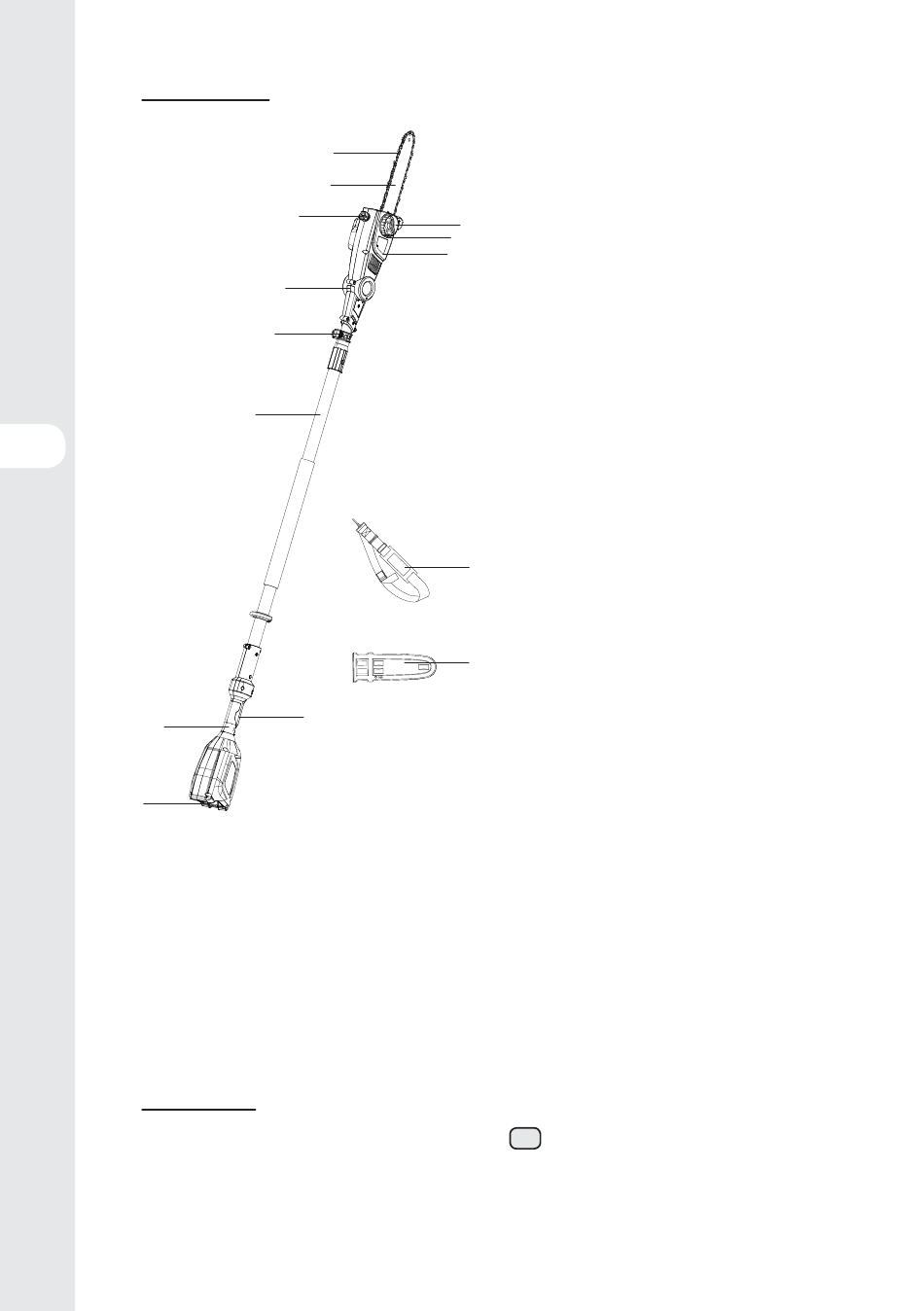

1. Разъем аккумулятора
2. Защитный выключатель
3. Выключатель
10
9 4. Штанга
8
5. Рычаг разблокировки телескопической
штанги
6. Кнопка регулировки угла
7. Крышка резервуара для масла
8. Корпус двигателя
9. Ручка регулировки натяжения (внешняя
ручка)
10. Ручка разблокировки крышки
(внутренняя ручка)
11. Шина цепи
12. Пильная цепь
13. Ременная обвязка
13
14. Чехол шины
14
