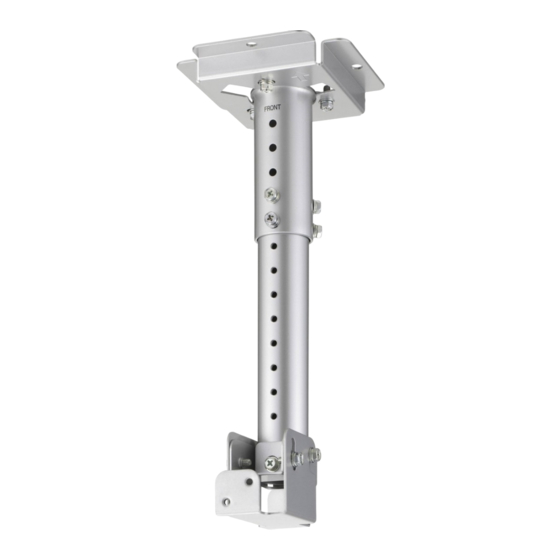

Support de montage au plafond (pour plafond élevé)
Merci d'avoir acheté cet appareil Panasonic.
À l'intention des clients
J
Les « Instructions d'installation » sont destinées au personnel d'installation. Aussi, assurez-vous de faire
appel à un personnel qualifié et habilité à réaliser cette installation. Après l'installation, nous vous conseillons
de récupérer les « Instructions d'installation » et de les conserver pour toutes consultations ultérieures.
Lors du déplacement ou du démontage du projecteur, veillez à donner les « Instructions d'installation » au
personnel d'installation et à leur confier la réalisation de la procédure.
À l'intention du personnel d'installation
J
Lisez attentivement les « Instructions d'installation » et installez ce produit de manière correcte et sûre.
Assurez-vous de lire en priorité la section intitulée « À lire en premier ! » (page 3) avant de commencer l'installation.
Après l'installation, veuillez rendre les « Instructions d'installation » au client.
Instructions d'installation
N° de Modèle
ET-PKL100H
FRANÇAIS
TQZJ606-2
Publicité
Table des Matières
Manuels Connexes pour Panasonic ET-PKL100H
Sommaire des Matières pour Panasonic ET-PKL100H
- Page 1 Support de montage au plafond (pour plafond élevé) ET-PKL100H N° de Modèle Merci d'avoir acheté cet appareil Panasonic. À l'intention des clients Les « Instructions d'installation » sont destinées au personnel d'installation. Aussi, assurez-vous de faire appel à un personnel qualifié et habilité à réaliser cette installation. Après l'installation, nous vous conseillons de récupérer les «...
-
Page 2: Table Des Matières
Sommaire À lire en premier ! ....................3 Description du produit ..................4 Installation ......................6 Installation de l'écran ......................6 Couples de serrage des vis ....................6 Montage de la plaque de fixation au plafond ..............6 Préparation du pôle réglable ....................8 Installation des pôles réglables à... -
Page 3: À Lire En Premier
Des chocs électriques pourraient résulter du contact avec des objets métalliques à l'intérieur du plafond. r Panasonic Connect Co., Ltd. rejette toute responsabilité concernant un quelconque accident ou dommage causé par l'installation du support de montage au plafond à l'aide de méthodes qui ne sont pas décrites ou de méthodes qui n'utilisent pas les pièces spécifiées dans ces Instructions... -
Page 4: Description Du Produit
Description du produit Ceci est un support de montage au plafond permettant d'installer des projecteurs. ■ Supports de montage au plafond applicables ET-PKL420B / ET-PKL430B ■ Composants de structure Nom des pièces Forme (nombre de pièces) Utilisations La plaque de fixation est fixée au plafond par quatre boulons de montage au plafond. -
Page 5: Description Du Produit (Suite)
Description du produit (suite) ■ L'utilisateur doit également se procurer les pièces suivantes. (vendues séparément) Tâche d'installation Pièces requises page Installation sur Boulon de montage au plafond (× 4), Écrou hexagonal (× 16), une structure Rondelle élastique (× 8), Rondelle plate (× 16) Installation de la en bois plaque de fixation... -
Page 6: Installation
Installation Après avoir vérifié la hauteur, la largeur et la structure de l'emplacement d'installation, déterminez les positions appropriées pour la mise en place de l'écran et l'installation du projecteur. Installation de l'écran Installez l'écran suivant la méthode spécifiée sur une position en prenant en compte la distance de projection et l'angle ainsi que le type d'écran utilisé. -
Page 7: Installation De La Plaque De Fixation
Installation (suite) ■ Installation de la plaque de fixation Selon qu'elle est installée sur une structure au plafond en béton ou en bois, il existe deux méthodes d'installation différentes. Suivez la méthode d'installation appropriée en fonction de chaque type de plafond. z Installation sur une structure en bois 1 Percez des trous sur la surface du plafond pour l'insertion des boulons de montage au plafond. -
Page 8: Préparation Du Pôle Réglable
Installation (suite) Préparation du pôle réglable Installez le pôle réglable au pôle réglable et au support réglable de l'angle en suivant la procédure ci-dessous. 1 Utilisez les 4 boulons à tête hexagonale avec rondelle captive fournis pour fixer le support Inscription FRONT réglable de l'angle au pôle réglable... -
Page 9: Installation Des Pôles Réglables À La Plaque De Fixation
Installation (suite) Installation des pôles réglables à la plaque de fixation Suivez la procédure ci-dessous pour installer les pôles réglables à la plaque de fixation qui a été installée au plafond. 1 Faites attention à la forme de la saillie sur le pôle réglable , l'insérez dans le trou central de la plaque Flèche... -
Page 10: Installation Des Supports Au Projecteur
Installation (suite) Installation des supports au projecteur Après l'installation du support de montage du projecteur (vendu séparément) au projecteur, installez le support réglable de l'angle en suivant la procédure ci-dessous. Support réglable de l'angle A Comme montré dans la figure à gauche, fixez Support de temporairement le support réglable de l'angle montage du... -
Page 11: Réglage De L'angle D'installation
Réglage de l'angle d'installation z Il est possible de régler l'oscillation horizontale et aussi l'inclinaison horizontale et verticale du support de montage au plafond. z Pour le projecteur avec la fonction de décalage d'objectif, vérifiez que l'objectif du projecteur est en position standard * et ajustez la position de l'image projetée et de l'écran. -
Page 12: Installation De Kit Anti-Chute Du Support De Montage Au Plafond
Installation de kit anti-chute du support de montage au plafond Utilisez le kit anti-chute fourni avec le support de montage du projecteur (vendu séparément) pour empêcher le projecteur de tomber. Remarque z Pour fixer le filin d'acier au projecteur, reportez-vous aux instructions de montage du support de montage du projecteur vendu séparément. -
Page 13: Spécifications
Spécifications Longueur verticale 80 mm (3- ") (intervalle 20 mm ( ")) 5° au-dessus de l'horizontale, Angle de correction de l'inclinaison verticale 20° au-dessous de l'horizontale Angle de correction de l'oscillation horizontale ± 5 ° Largeur : 150 mm (5- ");... - Page 14 Panasonic Connect Co., Ltd. Site web: https://panasonic.net/cns/projector/ SS0514JZ2042 -PT © Panasonic Connect Co., Ltd. 2022 Imprimé au Japon...
