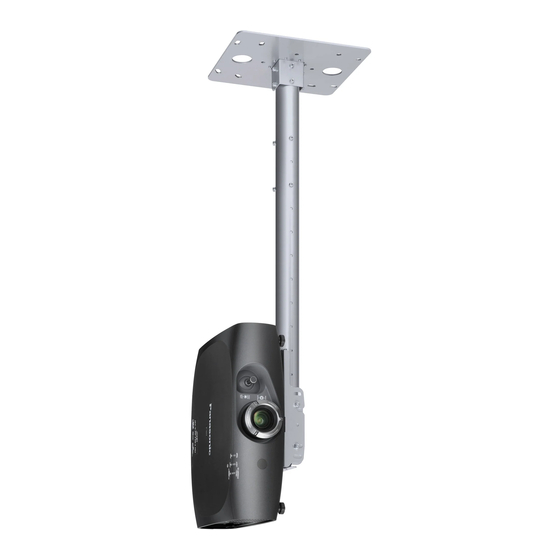

Support de montage au plafond (pour le mode portrait)
Merci d'avoir acheté cet appareil Panasonic.
■ À l'intention des clients
Les « Instructions de montage » sont destinées au personnel d'installation. Aussi, assurez-vous de faire appel à un personnel
qualifié et habilité à réaliser cette installation.
Après installation, nous vous conseillons de récupérer les « Instructions de montage » et de les conserver pour toutes
consultations ultérieures.
Lors du déplacement ou du démontage du projecteur, veillez à remettre ce manuel au personnel certifié et à lui confier la
réalisation de la procédure.
■ À l'intention du personnel d'installation
Veuillez prendre le temps de lire complètement et attentivement les « Instructions de montage » puis réaliser l'opération
correctement dans le respect des consignes de sécurité.
Assurez-vous de lire en priorité la section intitulée « À lire en premier ! » (page 3) avant de commencer l'installation.
Après l'installation, veuillez rendre les « Instructions de montage » au client.
Instructions de montage
N° De Modèle.
ET-PKR100P
TQZJ495-2
Publicité
Table des Matières
Manuels Connexes pour Panasonic ET-PKR100P
Sommaire des Matières pour Panasonic ET-PKR100P
- Page 1 Support de montage au plafond (pour le mode portrait) ET-PKR100P N° De Modèle. Merci d’avoir acheté cet appareil Panasonic. ■ À l’intention des clients Les « Instructions de montage » sont destinées au personnel d’installation. Aussi, assurez-vous de faire appel à un personnel qualifié...
-
Page 2: Table Des Matières
Sommaire À lire en premier ! ....................3 Description du produit ..................4 Dimensions d’installation standard ..............6 Installation ......................9 Installation de l’écran ......................9 Couple de serrage des vis ....................9 Préparation de la plaque de fixation ................... 9 Installation de la plaque de fixation au plafond ..............11 Installation du support sur le projecteur ................ -
Page 3: À Lire En Premier
Des électrocutions pourraient résulter du contact avec des objets métalliques à l’intérieur du plafond. ■ Panasonic rejette toute responsabilité concernant un quelconque accident ou dommage causé par l’installation du support de montage au plafond à l’aide de méthodes qui ne sont pas décrites dans ces instructions de montage ou de méthodes qui n’utilisent pas les pièces spécifiées dans ces... -
Page 4: Description Du Produit
Description du produit Ceci est un support de montage au plafond permettant d’installer des projecteurs. ■ Composants de structure Nom des pièces Forme (nombre de pièces) Utilisations La plaque de fixation est fixée au plafond à l’aide de quatre boulons de montage au plafond. -
Page 5: Description Du Produit (Suite)
Description du produit (suite) Nom des pièces Forme (nombre de pièces) Utilisations Rondelle plate Filin d’acier pour le Kit anti chute du (M8) × 1 support de montage Empêche le support de montage support de montage au plafond au plafond de tomber. au plafond (filin de 2,0 mm (3/32") de... -
Page 6: Dimensions D'installation Standard
Dimensions d’installation standard Le rapport de dimension entre l’écran et le projecteur est indiqué ci-dessous. Établissez les dimensions après évaluation de la zone possible pour l’installation. Si votre projecteur est équipé d'un zoom, vous pouvez l'utiliser pour ajuster la taille de l’image projetée et la distance de projection. -
Page 7: Dimensions D'installation Standard (Suite)
Dimensions d’installation standard (suite) ■ Taille de l'image projetée et distance de projection Les dimensions dans le tableau ci-dessous contiennent une légère erreur. z Distances pour les séries PT-RZ475 Taille de l'image projetée (Rapport d’aspect 9:16) Centre de la lentille- Centre de la lentille- Distance de projection (L) Bord supérieur de... -
Page 8: Formule Pour La Distance De Projection
Dimensions d’installation standard (suite) z Distances pour les séries PT-RW430 Taille de l'image projetée (Rapport d’aspect 10:16) Distance de projection (L) Centre de la lentille- Centre de la lentille- Bord supérieur de Diagonale de l’écran Bord droit de l’image : W Hauteur (SH) Largeur (SW) Minimum (LW) -
Page 9: Installation
Installation Après avoir vérifié la hauteur, la largeur et la structure de l’emplacement d’installation tout en vous reportant à « Dimensions d’installation standard » des pages 6 à 8, déterminez les positions appropriées pour le placement de l’écran et l’installation du projecteur. Installation de l’écran Installez l’écran suivant la méthode spécifiée dans une position qui prend en compte la distance de projection et l’angle ainsi que le type d’écran utilisé. -
Page 10: Installation (Suite)
Installation (suite) ■ Fixation de la base de pôle au pôle d’ajustement 2 1) Placez une base de pôle sur le pôle d’ajustement 2 Pôle d’ajustement 2 comme illustré sur la gauche et alignez l’inscription « FRONT » sur la flèche. (M6 ×... -
Page 11: Installation De La Plaque De Fixation Au Plafond
Installation (suite) Installation de la plaque de fixation au plafond Après avoir vérifié la hauteur, la largeur et la structure de l’emplacement d’installation tout en vous reportant à « Dimensions d’installation standard » des pages 6 à 8, déterminez les positions appropriées pour le placement de l’écran et l’installation du projecteur. -
Page 12: Installation De La Plaque De Fixation
Installation (suite) ■ Installation de la plaque de fixation Selon qu’il est installé sur une structure au plafond en béton ou en bois, il existe deux méthodes d'installation différentes. Suivez la méthode d’installation appropriée en fonction de chaque type de plafond. Attention z Assurez-vous d’utiliser des boulons de montage au plafond, écrous hexagonaux, rondelles plates, rondelles élastiques et écrous de fixation ou... - Page 13 Installation (suite) Installation sur une structure en béton 1) Vissez les écrous de fixation ou chevilles au plafond en béton et serrez fermement les quatre boulons de fixation au plafond. (Reportez-vous à la Écrou de fixation ou page 11 pour les positions de fixation). cheville z Lorsque vous installez les écrous de fixation ou chevilles, suivez scrupuleusement les...
-
Page 14: Installation Du Support Sur Le Projecteur
Installation (suite) Installation du support sur le projecteur Fixez le support de montage du projecteur sur le projecteur (vendu séparément). *Le PT-RZ470 est utilisé comme un exemple dans les illustrations de ce manuel. Support de montage du projecteur 1) Placer le projecteur à l’envers sur un morceau de tissus doux. - Page 15 Installation (suite) Crochet 2) Insérez les boulons à tête hexagonale avec rondelle provisoirement fixés de part et d’autre dans la partie crochet du support de montage du projecteur. Attention z Maintenez fermement le projecteur jusqu’à ce que les boulons à tête hexagonale avec rondelle soient enfoncés dans la partie en crochet du support de montage du projecteur.
-
Page 16: Fixation Du Kit Anti Chute Du Projecteur
Installation (suite) Fixation du kit anti chute du projecteur Fixez le filin d’acier anti chute pour le projecteur. 1) Tournez le filin d’acier pour le projecteur autour du pôle d’ajustement. z Réduisez le jeu du filin d’acier. Faites passer à travers une boucle. 2) Fixez le support à... -
Page 17: Installation Du Kit Anti Chute Du Support De Montage Au Plafond
Installation (suite) Installation du kit anti chute du support de montage au plafond Fixez le filin d’acier au support de montage au plafond avant de réaliser l’installation pour éviter qu’il ne tombe. < Fixation du filin d’acier pour le support de montage au plafond >... -
Page 18: Ajustement De L'angle D'installation
Ajustement de l’angle d’installation Le support de fixation au plafond possède des fonctions pour ajuster la distorsion horizontale et l’inclinaison horizontale et verticale. z Après vous être assuré que la lentille du projecteur est dans la position standard , vous devez effectuer des ajustements afin que le centre de la lentille du projecteur soit perpendiculaire à... -
Page 19: Ajustement De L'angle D'installation (Suite)
Ajustement de l’angle d’installation (suite) ■ Si l’image penche vers la gauche ou la droite z Ajustez la position afin que l’image ne soit pas penchée en desserrant les boulons hexagonaux avec rondelle qui fixent le support de montage du projecteur et le support de réglage de l’angle (deux emplacements à... - Page 20 SS0113KM2047 -KI Printed in Japan...
