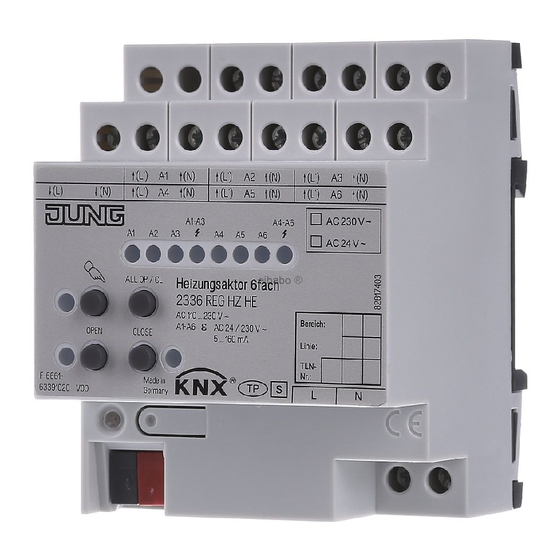

- Page 1 Mode d'emploi Actionneur chauffage 6 sorties, basique Réf. 2336 REG HZ B ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 01.02.2023 82590713 J0082590713 www.jung.de...
-
Page 2: Table Des Matières
Actionneur chauffage 6 sorties, basique Sommaire Consignes de sécurité....................... 3 Conception de l’appareil.................... 3 Fonction .......................... 3 Informations destinées aux électriciens spécialisés............ 5 Montage et raccordement électrique .............. 5 Mise en service ...................... 7 Caractéristiques techniques .................... 7 Aide en cas de problème .................... 8 Garantie .......................... 9 82590713 2 / 9 01.02.2023... -
Page 3: Consignes De Sécurité
Actionneur chauffage 6 sorties, basique Consignes de sécurité Le montage et le raccordement d'appareils électriques doivent être réservés à des électriciens spécialisés. Risques de blessures, d'incendie ou de dégâts matériels. Lire en intégralité la notice et la respecter. Risque d’électrocution. L'appareil n'est pas adapté pour la mise hors-tension, car un potentiel réseau est présent sur la charge même lorsque l'appareil est éteint. - Page 4 Actionneur chauffage 6 sorties, basique en service de l'appareillage s'effectuent à l'aide d'un logiciel homologué KNX. La base de données des produits ainsi que des descriptions techniques sont disponibles à tout moment sur notre site Internet. Usage conforme – Commutation de servomoteurs électrothermiques pour les chauffages ou les plafonds réfrigérants –...
-
Page 5: Informations Destinées Aux Électriciens Spécialisés
Actionneur chauffage 6 sorties, basique Informations destinées aux électriciens spécialisés Montage et raccordement électrique DANGER! Risque de choc électrique au contact des pièces conductrices. Un choc électrique peut entraîner la mort. Avant de travailler sur l'appareil, couper tous les disjoncteurs de protection reliés. Les pièces avoisinantes sous tension doivent être recouvertes ! Montage de l’appareil Respecter la plage de température. - Page 6 Actionneur chauffage 6 sorties, basique Raccorder les servomoteurs pour les pièces sensibles au gel sur les sorties A1 et A4 . En cas de surcharge, celles-ci seront mises hors circuit en dernier. Ne pas dépasser le nombre maximal de servomoteurs par sortie (voir Caractéris- tiques techniques).
-
Page 7: Mise En Service
Actionneur chauffage 6 sorties, basique Image 4: Mise en place du capuchon de protection ￭ Pousser le câble bus vers l'arrière. ￭ Enfoncer le capuchon de protection sur la borne de bus, jusqu'à ce qu'il s'en- cliquète (voir figure 4). Retrait du capuchon de protection Image 5: Retrait du capuchon de protection ￭... -
Page 8: Aide En Cas De Problème
Actionneur chauffage 6 sorties, basique Tension nominale KNX DC 21 ... 32 V TBTS Puissance absorbée KNX max. 250 mW Pertes en puissance max. 1 W Sorties de chauffage Type de contact Semi-conducteur (Triac), ε Tension de commutation AC 24/230 V ~ Fréquence réseau 50 / 60 Hz Courant de commutation 5 ... -
Page 9: Garantie
Actionneur chauffage 6 sorties, basique Garantie La garantie est octroyée dans le cadre des dispositions légales concernant le com- merce spécialisé. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de...
