Unité de couplage au bus

Réf. 2070 U

Manuel d'utilisation

1 Consignes de sécurité

L'intégration et le montage d'appareillages électriques doivent être réservés à des élec-

triciens spécialisés.

Le non-respect de ces instructions peut entraîner des dommages sur l'appareillage, un

incendie ou d'autres dangers.

Lors de travaux de rénovation, protéger l'appareil contre l'encrassement par la peinture,

la colle à tapisser, la poussière, etc. Le dispositif peut être endommagé.

Respecter les prescriptions et les normes en vigueur pour les circuits électriques SELV

lors de l'installation et la pose des câbles.

Ces instructions font partie intégrante du produit et doivent être conservées chez l'utili-

sateur final.

2 Conception de l'appareillage

82503023

J:0082503023

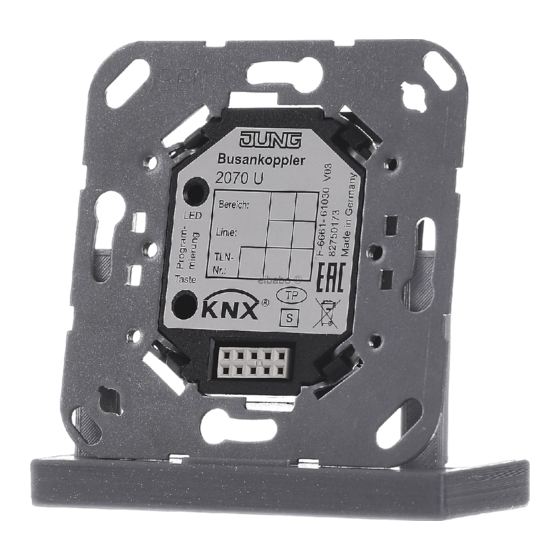

Figure 1: Coupleur de bus - vue de devant

1/4

16.08.2010

Page 1 Unité de couplage au bus Unité de couplage au bus Réf. 2070 U Manuel d’utilisation 1 Consignes de sécurité L'intégration et le montage d'appareillages électriques doivent être réservés à des élec- triciens spécialisés. Le non-respect de ces instructions peut entraîner des dommages sur l'appareillage, un incendie ou d'autres dangers.
Page 2 Unité de couplage au bus Figure 2: Coupleur de bus - vue de derrière (1) LED de programmation (2) Touche de programmation (3) Interface d'application (4) Raccord de bus 3 Fonctionnement Informations sur le système Cet appareil est un produit du système KNX et correspond aux directives KNX. Il est nécessaire de disposer des connaissances détaillées en suivant les formations KNX.
Page 3 Unité de couplage au bus 4.2 Mise en service Télécharger l'adresse physique et le logiciel d'application L'adresse physique est toujours uniquement affectée pour un appareil. Un seul appareil doit toujours se trouver en mode de programmation Le module d'application n'est pas monté. La touche et la LED de programmation sont acces- sibles.
Page 4 Nous accordons les garanties prévues par la loi. Veuillez renvoyer gratuitement l'appareillage accompagné d'une description du dysfonctionne- ment à notre service après-vente central : ALBRECHT JUNG GMBH & CO. KG Service Center Kupferstr. 17-19 D-44532 Lünen Service-Line: +49 (0) 23 55 . 80 65 51 Telefax: +49 (0) 23 55 .
