KNX contrôleur LED 5 voies
KNX contrôleur LED 5 voies
Art. N° : 39005 1S LED R
Instructions d'utilisation
1 Consignes de sécurité
Le montage et le raccordement d'appareils électriques doivent être réservés à des électriciens
spécialisés.
Risques de blessures, d'incendies ou de dégâts matériels. Lire en intégralité la notice et la respecter.
Risque d'électrocution. Respecter les prescriptions et les normes en vigueur pour les circuits électriques
TBTS lors de l'installation et la pose des câbles.
La présente notice fait partie intégrante du produit et doit être conservée par le client final.

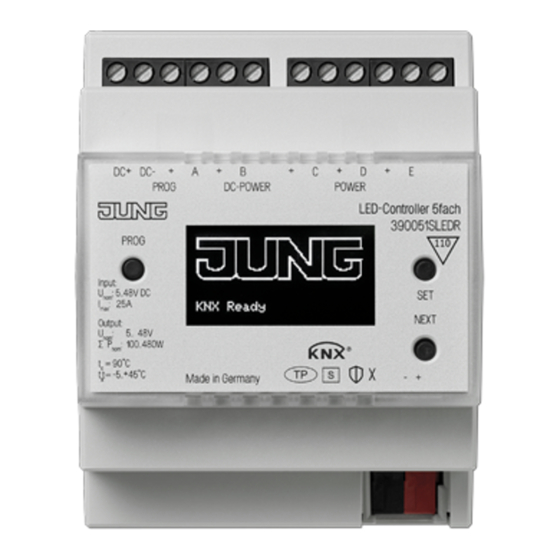

2 Conception de l'appareil
1
DC+ DC–
+
A
+
PROG
DC-POWER
PROG
(1) Raccordement à l'alimentation
(2) Raccordement modules LED
(3) Raccordement KNX
(4) LED PROG
(5) LED DC-POWER
(6) LED POWER
(7) Touche PROG
(8) Touche SET
(9) Touche NEXT
(10) Afficheur
0024022100
2
B
+
C
+
D
+
E
POWER
SET
NEXT
-
+
3
Fig. 1 et fig. 2: Conception de l'appareil
4
PROG
DC-POWER
PROG
8
1 / 5
5
6
7
POWER
SET
NEXT
10
9
01.12.2021
FR
