Installer un fusible de 20 ampères (fourni) dans le câblage
jaune.
8.
Branchez le chargeur dans une prise électrique 115/120 Vca.
Le chargeur doit être alimenté par un circuit séparé avec un
minimum de 10 A.
Important : Ne vous placez pas face à la batterie lors du
raccordement final.
9.
Identifier le circuit sur le panneau électrique principal
« Alimentation de la pompe d'assèchement auxiliaire; ne pas
couper ».
10. Une fois le chargeur correctement raccordé et branché, le
panneau à l'avant du chargeur affiche l'état de l'alimentation
et de la batterie.
Observer les voyants d'alimentation et de charge en courant
alternatif ou de batterie pleine. Si la batterie est trop
déchargée, les voyants de batterie faible et d'alarme peuvent
s'allumer. L'avertisseur sonore peut également retentir.
Remarque : Si l'alarme est activée, une alarme sonore retentit
automatiquement lorsque le système est en marche. L'alarme
est coupée pendant 24 heures lorsque le bouton « Silence »
est enfoncé. Voir Boutons du chargeur | Silence à la page 14
pour les conditions et exceptions.
11. Fixez la batterie dans le boîtier avec la sangle de maintien
fournie pour empêcher tout accès indésirable à la batterie.
12. Lorsque vous débranchez le chargeur, procédez toujours dans
l'ordre inverse de la procédure de raccordement et
interrompez le premier raccordement en vous éloignant le
plus possible de la batterie.

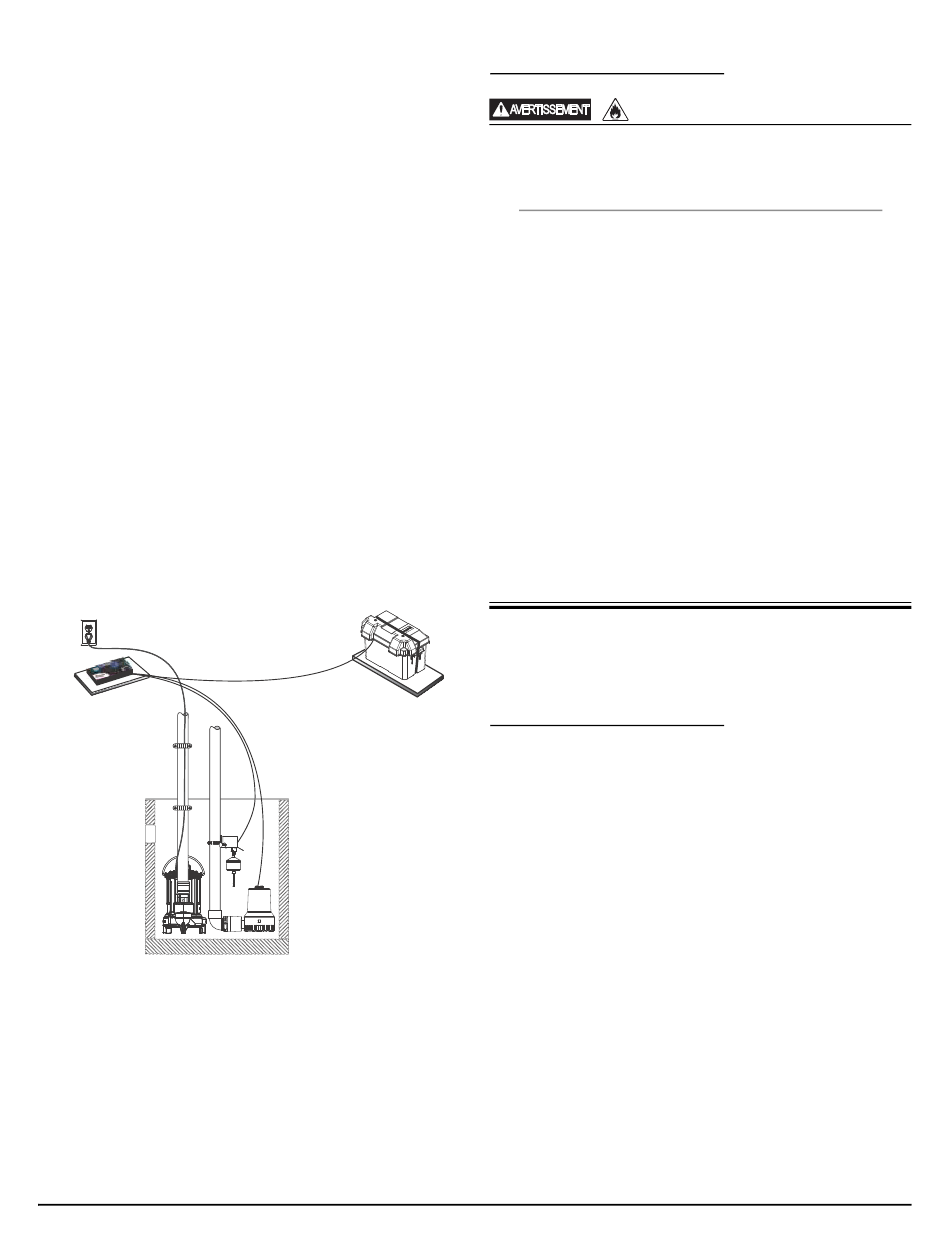

Figure 11. Exemple de système de pompe auxiliaire complet
4414000E
Pas à l'échelle
Copyright © Liberty Pumps, Inc. 2021 Todos los derechos reservados.
Test du système de chargeur 10 A
RISQUE DE CHOC ELECTRIQUE
Ne pas se servir de métal ou de tout autre matériau
conducteur d'électricité pour relever le flotteur ou entrer en
contact avec tout élément à l'intérieur d'un puisard sous
tension.
1.
La batterie doit être complètement chargée (voyant vert
indiquant que la batterie est pleine) avant la mise en service
du système.
2.
Soulever l'interrupteur à flotteur de la pompe de secours. La
pompe doit démarrer. Les voyants suivants doivent être
allumés : Alimentation CA, Charge, Fonctionnement de la
pompe et Alarme. L'alarme retentit. Vérifier que la pompe
fonctionne. Relâcher l'interrupteur à flotteur. La pompe doit
s'arrêter.
3.
Soulever à nouveau l'interrupteur à flotteur de la pompe.
Maintenir l'interrupteur enclenché et appuyer sur le bouton
Silence. L'alarme doit s'arrêter. Relâcher le flotteur pour
arrêter la pompe.
4.
Appuyer sur le bouton de réinitialisation de l'alarme. Les
voyants d'alarme, d'alarme désactivée et de fonctionnement
de la pompe doivent s'éteindre. Consulter le fabricant si le
chargeur ne fonctionne pas comme décrit selon ces étapes.
Fonctionnement du système
Effectuer un contrôle final de l'assemblage avec de l'eau pour
s'assurer que la séquence du flotteur est correcte et qu'il n'y a pas
d'obstacles imprévus.
Système de démarrage
1.
Vérifier que tous les éléments de plomberie du bassin sont
correctement installés et fonctionnels; que toutes les vannes
sont ouvertes et prêtes à être utilisées par la pompe; que tout
ciment PVC a complètement séché.
2.
Vérifier à nouveau tous les raccordements électriques.
Resserrer tous les raccords.
3.
Vérifier que la pompe et l'interrupteur à flotteur ne sont pas
obstrués.
4.
Une fois que tous les raccordements électriques et
mécaniques sont terminés et sécurisés, mettre le la pompe
sous tension.
5.
Vérifier le fonctionnement de la pompe, des flotteurs et des
circuits du chargeur.
6.
Exécutez plusieurs cycles d'eau à travers le système pour
vérifier le bon fonctionnement du contrôle pour l'installation.
S'assurer d'effectuer des tests adéquats pour vérifier le bon
fonctionnement de tous les composants.
15 | FR
