Prepac FW-0523 Guide D'assemblage

Assembly Instructions
Mode d'assemblage
Triple Floating Wall Storage
Stockage Flottant Triple de
Mur
Please read instructions before
beginning assembly.
Veuillez lire les instructions avant
de commencer l'assemblée.
1.
Attach bottom to center gables and sides using Confirmat screws.
Fixez le bas aux pignons centraux
2.
Attach rear stabilizer to left & right sides with
Confirmat screws.
Attachez le stabilisateur arrière aux côtés gauche
et droit avec des vis Confirmat.
3.
Attach backer (3 pieces) in front of the rear stabilizer
Posez le dos (3 pièces) devant le stabilisateur arrière
Left and right sections:
Slide backer into the groove on the left and right sides.
Nail backer to the center gables
Center section:
Nail backer to the center gables
Sections gauches et droites:
Glissez le dos dans la rainure des côtés gauches et
droits. Appui d'ongle au pignon centraux.
Section centrale :
Appui d'ongle aux pignons centraux
Upholstery Tacks
Pointes de Tapisserie
d'ameublement
Rear Stabilizer
Stabilisateur arrière
BACK
DOS
Groove
La rainure

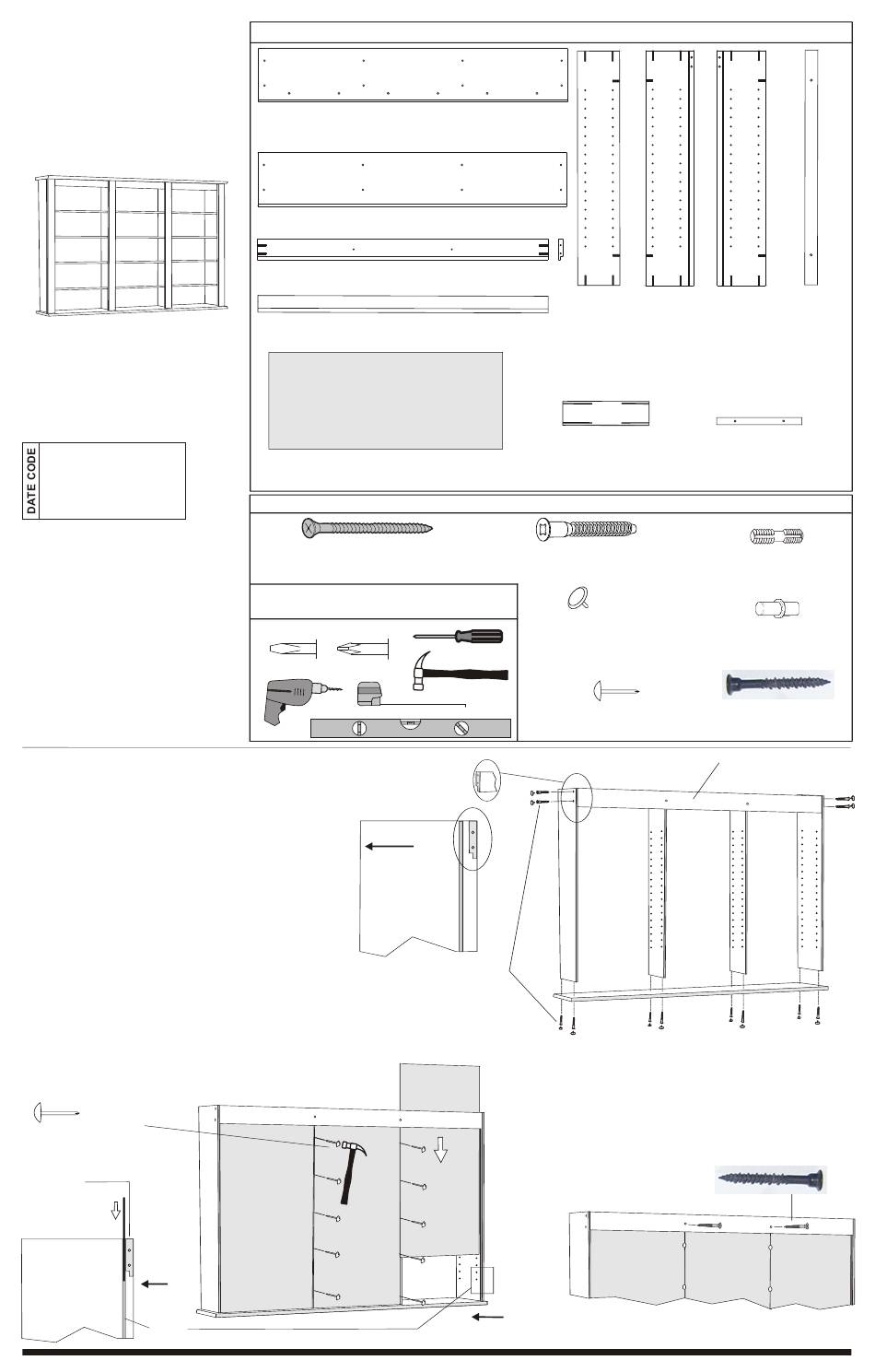

Parts / les pièces
Top / Dessus (1)
TP-10170-C
TP-10170-B
cherry / cerise
black / noir
Bottom /
BT-0515 black / noir
Rear Stabilizer / Stabilisateur arrière
ST-0519
Wall Stabilizer / Stabilisateur de mur
ST-0520
Backer (3)
Le dos
BB-0137 black / noir
BB-0637 espresso
Hardware Included / Quincaillerie Inclus
3½" Wood Screws (3)
Vis de bois 3½"
RM-0888
Tools & Hardware Needed /
Outils & quincaillerie nécessaires
et aux côtés à l'aide des vis de Confirmat.
FRONT
DEVANT
TP-10170-E
espresso
Le bas (1)
BT-0565 espresso
(1)
(1)
Adjustable Shelves (12)
Tablettes ajustables
SH-0514 black / noir
SH-0564 espresso
2" Confirmat Screws
Vis Confirmat 2" (20)
Screw Cover Caps (20)
Capuchons des vis
RM-0008-B black / noir
RM-0008-C cherry / cerise
RM-0008-E espresso
Upholstery Tacks (10)
Pointes de Tapisserie d'ameublement
Confirmat Screw
& Cover Cap
Vis Confirmat et
capuchons des vis
4. Secure the rear stabilizer to the back of the center gables
with the black 1½" screws. Tighten screw until it is flush.
Fixez le stabilisateur arrière au dos du pignons centraux
avec les vis
qu'elle soit affleurante.
BACK
DOS
Gables (2)
Right Side (1)
Left Side (1)
Pignons
Côté droit
Côté gauche
GA-0513
SR-0513
SL-0513
black / noir
black / noir
black / noir
GA-0563
SL-0533
SR-0533
espresso cherry / cerise
cherry / cerise
SL-0563
SR-0563
espresso espresso
Top Molding (3)
Moulure supérieure
TR-10132-B black / noir
TR-10132-CN cherry / cerise
TR-10132-E espresso
Plastic Dowels (14)
Goujons en plastique
RM-0001
Metal Dowel Pins (58)
Goujons de métal
#8 - 1½" Screw (2)
Vis no.8 - 1½"
RM-0504
RM-0480
Rear Stabilizer
Stabilisateur arrière
noir 1½ po. Serrez chaque vis jusqu'à ce
Side
Molding (4)
Moulure
latérale
TR-10131-B
Black / noir
TR-10131-CN
cherry / cerise
TR-10131-E
espresso
RM-0072
RM-0014
Page 1 of 2
