Prepac LC-4830 Serie Mode D'assemblage

Assembly Instructions
Mode d'assemblage

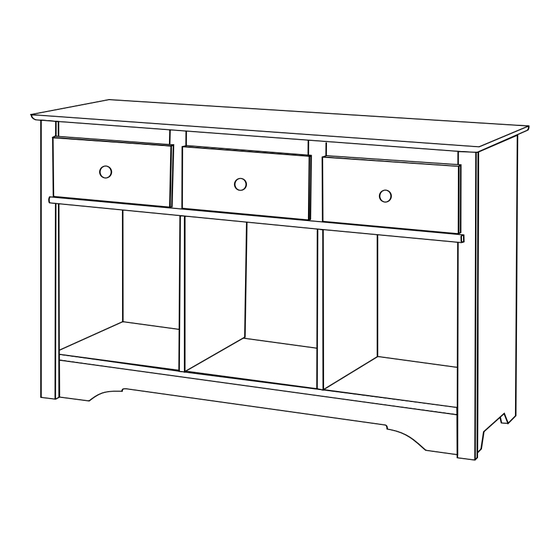

Living Room Console
Console de salon
Series / Séries # LC-4830
We recommend that two people
assemble this unit.
Nous recommandons que deux
personnes assemblent cette unité.
If you have any missing parts, please send an
email to parts@prepacmfg.com, visit
www.prepacmfg.com or call: 1-877-PREPAC1
(1-877-773-7221) Mon - Fri 7:00am to 4:30pm
Pacific Time (10:00am - 7:30pm Eastern).
Have your product series number available.
Si des pièces sont manquantes, veuillez
envoyer un email à parts@prepacmfg.com,
visitez www.prepacmfg.com ou téléphoner au
1-877-PREPAC1 (1-877-773-7221) lors des
heures suivantes: LUN - VEN 7h 30 à 16h 30,
heure du Pacifique. Veuillez noter le numéro
de série avant de téléphoner. Pour le service
en français, contactez s'il vous plaît votre
détaillant.
Tools Needed /
Outils nécessaires
Cabinet Hardware
Blue Rapid Rod (4) Plastic Dowels (18)
Tige rapide bleu
Goujons en plastique
RM-0583
RM-0072
2" Confirmat Screws
15mm Zinc Cam (8)
Vis Confirmat 2" (10)
Ferrure en zinc
RM-0001
RM-0103
Screw Cover Caps
Capuchons des vis (6)
¾" Nail (40)
RM-0226 black / noir
Clou ¾"
RM-0304 espresso
RM-0022
RM-0523 maple / érable
RM-0008 white / blanc
1a.
Insert cams and connecting rods
Insérez les ferrures et les vis d'assemblage dans la
tablette du bas.
Insert cams in the
Cam
unlocked position, with
Ferrure
the opening facing
toward the hole for the
rod.
Insérez les ferrures
dans la position
déverrouillée, de façon
Blue Rapid Rod
à ce que l'overture soit
Tige rapide bleu
face au trou de la tige.
© 2010-02-25
All manuals and user guides at all-guides.com
Cabinet Parts / Pièces de l'armoire
Left Side (1)
Right Side (1)
Côté gauche
Côté droit
SL-9112 black / noir SR-9112
SL-9612 espresso SR-9612
SL-9712 maple / érable SR-9712
SL-9012 white / blanc SR-9012
1 Backer (folded)
1 Dos (plié)
BB-0128 black / noir
BB-9612 espresso
BB-9712 maple / érable
BB-9012 white / blanc
Drawer Hardware
12" Metal Drawer
Glides (3 SETS)
Coulisses de métal pour
tiroir 12" (3 paires)
RM-0469
Tack Glide (4)
Patin à clou
#8-32mm Machine Screw (3)
RM-0139
Vis de machne de 32mm
RM-0465
into the bottom shelf.
1b.
Insert cams
Insérez les ferrures au dessus de
chacun des côtés
Bottom Shelf
Tablette du bas
Gable Molding (2)
Moulure de pignon
TR-9112
black / noir
TR-9612
espresso
TR-9712
maple / érable
TR-9012
white / blanc
Center Gables (2)
Side Molding (2)
Pignons centraux
Moulure latérale
GA-9111 black / noir
TR-9113 black / noir
GA-9611 espresso
TR-9613 espresso
GA-9711 maple / érable
TR-9713 maple / érable
GA-9011 white / blanc
TR-9013 white / blanc
Top / Dessus (1)
TP-9112 TP-9712
black / noir maple / érable
TP-9612 TP-9012
espresso white / blanc
Bottom Shelf (1)
Tablette du bas
BT-9112 BT-9712
black / noir maple / érable
BT-9612 BT-9012
espresso white / blanc
Front Stabilizer (1)
Stabilisateur avant
ST-9112 ST-9712
black / noir maple / érable
ST-9612 ST-9012
espresso white / blanc
Front Kicker (1)
Renforcement avant
KR-9112 KR-9712
black / noir maple / érable
KR-9612 KR-9012
espresso white / blanc
Green Twister Dowel (10)
12mm Zinc Cam (6)
Goujon de torsion vert Ferrure en zinc 12mm
RM-0501
#8 - 1½" Screws (12)
T Spacer (12) Vis no.8 - 1½"
Entretoise de "T"
RM-0628
Brushed Nickel Knob (3)
Square Brushed Nickel Knob (3)
Poignée
Poignée carré nickel balayé
RM-0302 espresso
RM-0323 white / blanc
into the top of each side.
1c.
Hammer Tack Glides into the bottom of each side
À l'aide d'un marteau, enfoncez les patins à la fond de chacun des côtés
Top Molding (3)
Moulure supérieure
TR-9110
Black / noir
TR-9610
espresso
TR-9710
maple / érable
TR-9010
white / blanc
Drawer Front (3)
Devant du tiroir
DF-9110 black / noir
DF-9610 espresso
DF-9710 maple / érable
DF-9010 white / blanc
Drawer Back (3)
Arrière du tiroir
DK-9000
Unfinished / non-fini
Left Drawer Side (3)
Côté gauche du tiroir
DS- 9000 -L
Unfinished / non-fini
Right Drawer Side (3)
Côté droit du tiroir
DS- 9000 -R
Unfinished / non-fini
Drawer Bottom (3)
Fond du tiroir
DB-9000
Unfinished / non-fini
Plain Wood Dowel (6)
Goujons de bois naturel
RM-0503
RM-0715
Drawer Slide Screw (48)
Vis pour coulisse de tiroir
RM-0074
RM-0504
Brushed Nickel Knob (3)
Poignée nickel balayé
RM-0464
nickel balayé
Black / noir
Maple / érable
Top
dessus
Side
Côté
Cam
Ferrure
Tack Glide
Patins à clou
.
LB-0553 Page 1 of/de 4
.
