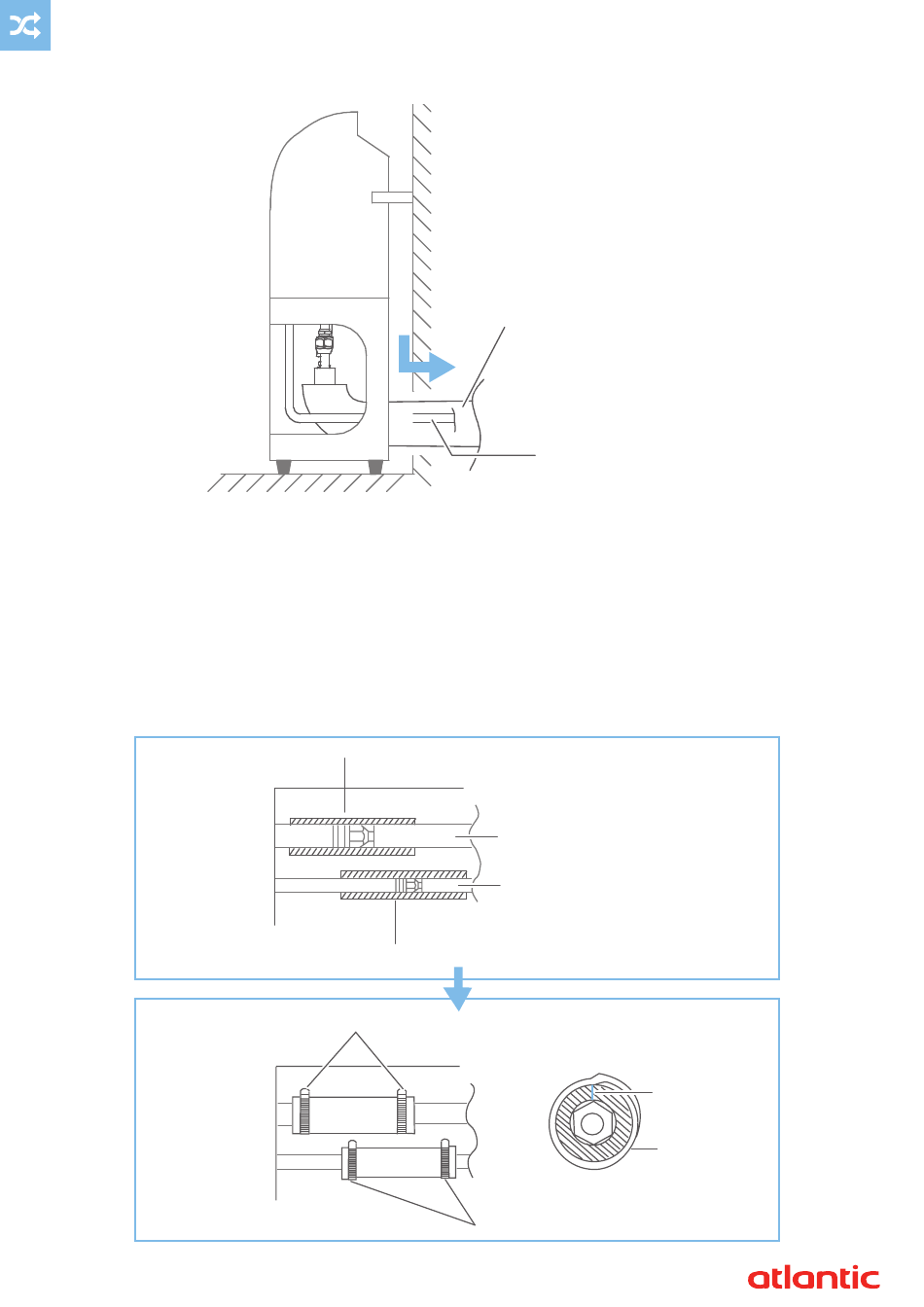

6.2. Installation de l'unité au sol

6.3. Isolation calorifique

L'isolation calorifique est à réaliser une fois la mise en service effectuée.
1. Effectuer l'isolation autour des raccords liquide et gaz en utilisant les manchons isolants.
2. Envelopper les deux extrémités des manchons avec du ruban adhésif de manière à ce qu'il n'y ait
pas d'espace.
3. Fixer les 2 extrémités de l'isolant avec des colliers de serrage.
Unité intérieure
Unité intérieure
22
Sol
Manchon isolant (grand)
Manchon isolant (petit)
Serre-câbles
Liaisons frigorifiques
Tuyau d'évacuation
des condensats
Liaison frigorifique gaz
Liaison frigorifique liquide
Serre-câbles
Pas d'espace
Manchon isolant
