3.3. Installation du réseau
Le câble de communication pour chaque unité est relié par cette carte. Le câble doit être de section 0,5 mm²
blindé à paire torsadée d'une longueur maximale de 500 m (longueur totale du réseau). Des résistances de 120
ohms doivent être installées sur les câbles de l'unité maître et de la dernière unité esclave.

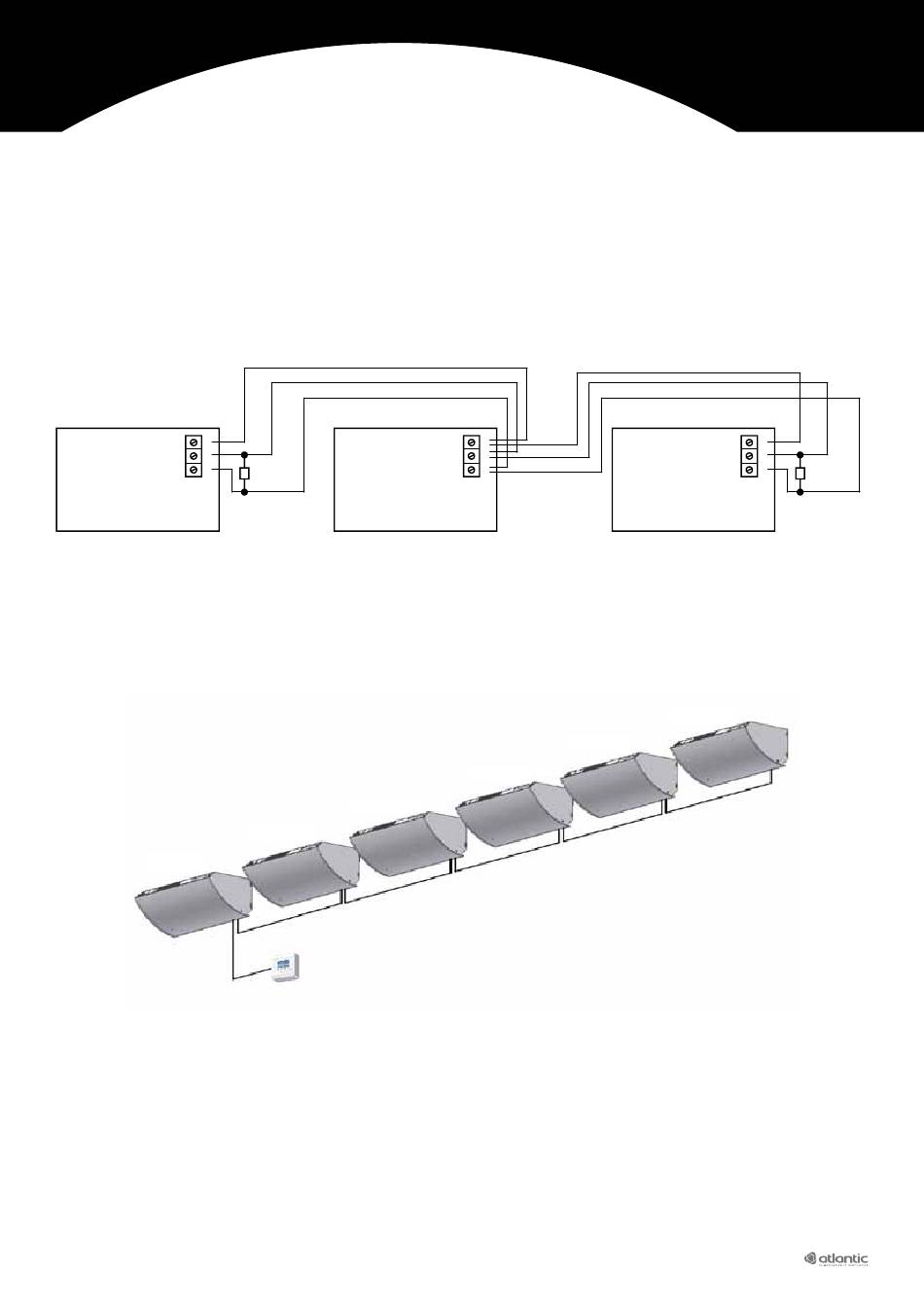

GND
3
2
Data B -
1
Data A+
MAITRE
MAITRE
120 ohm
ESCLAVE 1, 2, 3, 4
ESCLAVE 2
ESCLAVE 1
3
2
1
ESCLAVE 4
ESCLAVE 3
3
2
1
120 ohm
ESCLAVE 5
ESCLAVE 5
5
