MISES EN GARDE
!
L'appareil est alimenté par une tension de sécurité, il faut toutefois faire particulièrement attention ou faire installer par une personne qualifiée.
Connectez seulement comme indiqué dans l'un des diagrammes présentés dans le manuel. Une mauvaise connexion peut provoquer des
risques pour la santé (y compris la mort) ou des dégâts matériels.
Le micromodule RGBW-Control et la charge connectée à sa sortie doivent être alimentés en 12VDC ou en 24VDC stabilisés. Brancher une
tension plus élevée ou une tension ne correspondant pas à la charge électrique peut endommager l'appareil !
Brancher de longs rubans LED/RGB/RVB + blanc peut provoquer des chutes de tension, ayant pour résultat une plus faible luminosité loin
des sorties R/G/B/W. Pour éliminer cet effet, il est recommandé de brancher des rubans plus courts en parallèle, au lieu d'un ruban connecté
en série.
Le dispositif est conçu pour une installation dans une boîte d'encastrement d'une profondeur d'au moins 60mm. La boîte d'encastrement et
les connecteurs électriques doivent être conformes aux normes de sécurité nationale en vigueur.
Ne pas exposer ce produit à l'humidité, l'eau ou d'autres liquides.
Ce produit est conçu pour une utilisation en intérieur. Ne pas utiliser à l'extérieur !
L'article n'est pas un jouet. Tenez les enfants et les animaux éloignés !
2
DESCRIPTION DU PRODUIT
RGBW-Control est un micromodule RGB/RGBW compatible avec le protocole Z-Wave Plus
les bandes à LED (monochrome, RGB, RGBW), les lampes à LED, les lampes halogènes et d'autres charges à résistance.
L'appareil peut également mesurer l'énergie active et l'énergie électrique prélevée par la charge. Les micromodules peuvent être
alimentés par une tension de 12 ou 24 V. Les entrées sont compatibles avec des interrupteurs mono et bistables ainsi qu'avec
des capteurs analogues 0-10 V, p.ex. de température, d'humidité et de lumière.
3
ACTIVATION DE BASE DE L'APPAREIL
1. Couper le courant.
2. Ouvrez le boîtier de l'interrupteur mural.

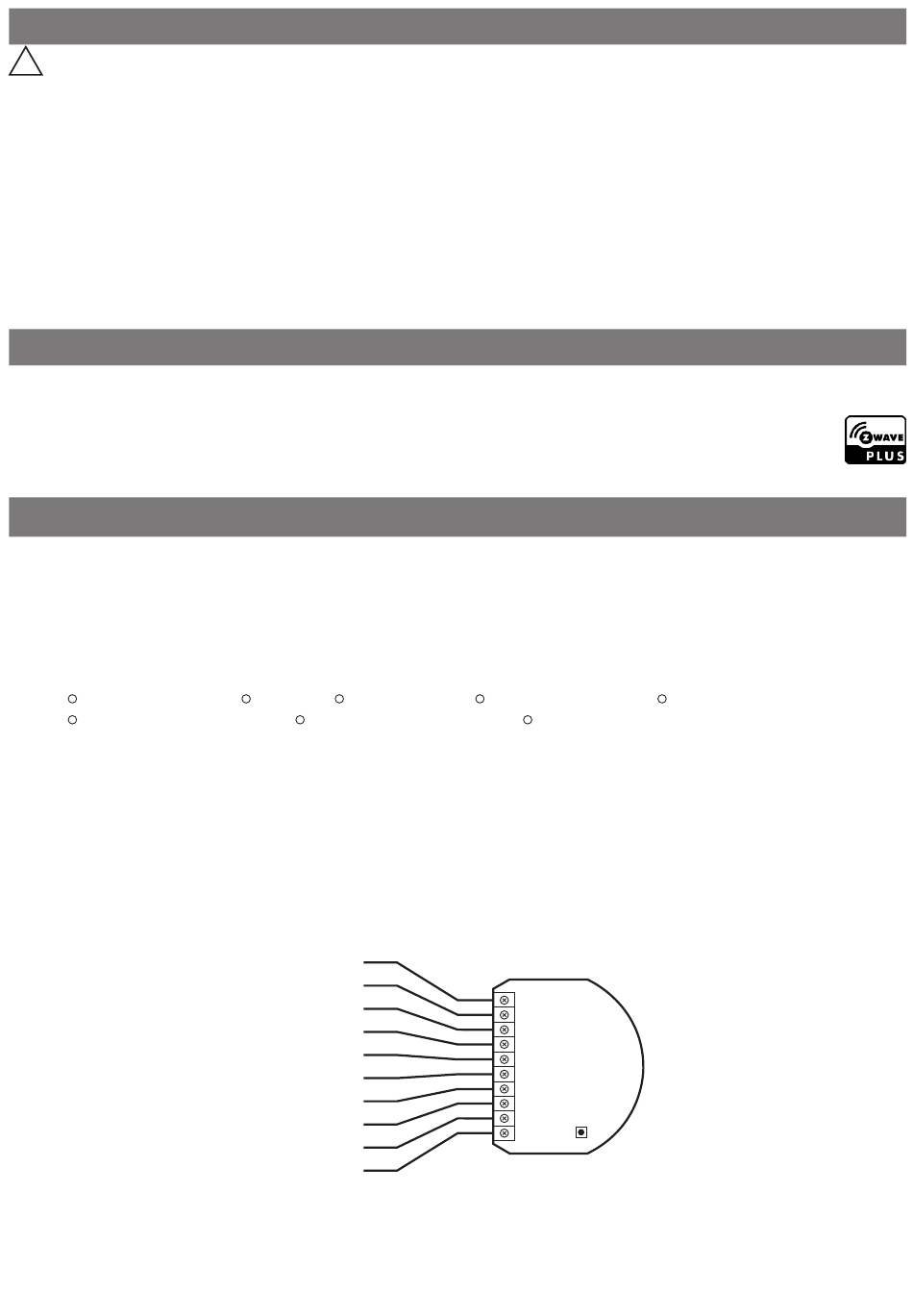

3. Connectez l'appareil conformément à l'un des schémas :
A - Exemple de connexion avec un ruban LED RGBW
B - Exemple de connexion avec un ruban LED monochrome
C - Exemple de connexion avec un éclairage à halogènes
D - Exemple de connexion avec des capteurs analogues ou des potentiomètres 0-10V
Alimentation 12/24V DC,
1
capteur analogique à 3 fils 0-10V,
6
4. Remettez le courant.
5. Mettez la box domotique Z-Wave
6. Appuyez rapidement trois fois la touche B.
7. Attendez que l'appareil soit ajouté dans le système.
8. Le succès de l'appairage sera confirmé par la box domotique.
9. Fermer le boîtier de l'interrupteur mural.
Interrupteur,
Ruban LED RGBW,
2
3
capteur analogique à 2 fils 0-10V,
7
en mode appairage Z-Wave.
TM
P(12/24V DC)
GND
IN1
IN2
IN3
IN4
OUT1
(R)
OUT2
(G)
OUT3
(B)
OUT4
(W)
. L'appareil utilise le signal PWM pour piloter
TM
Ruban LED monochrome,
4
résistance configurable de rappel, B - bouton
8
RGBW-Control
B
éclairage à halogènes,
5
