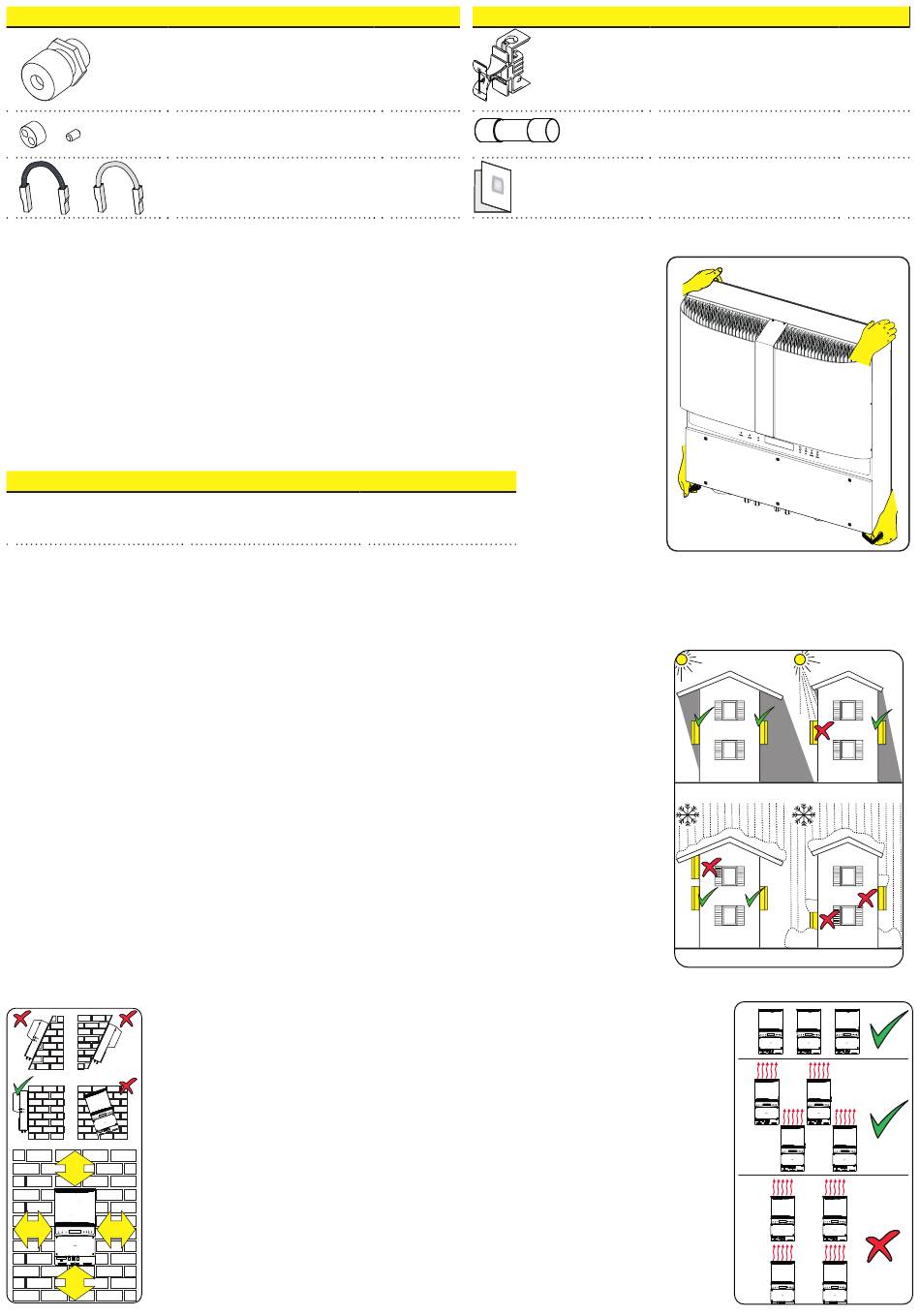

Composants disponibles
Serres-câbles M40
Des joints à deux trous pour les
serre-câbles de signal M20 et
bouchon
Cavaliers pour la configuration des
MPPT d'entrée en parallèle
4. Levage et transport
Transport et manipulation
Le transport de l'équipement, notamment par route, doit être effectué selon les modalités adaptées à la
protection des composants contre les chocs violents, l'humidité, les vibrations, etc.
Levage
Le moyens utilisés pour le levage doivent être adaptés pour supporter le poids de l'équipement.
Déballage et vérification
Les composants d' emballage doivent être mis au rebut conformément aux normes en vigueur dans le pays
d'installation. A l'ouverture de l' emballage, vérifiez que l'équipement est en bon état et assurez-vous que
tous les composants sont présents. En cas de défauts ou de dommages, arrêtez immédiatement de déballer
l'équipement, contactez le transporteur et avertissez le Service FIMER rapidement.
Poids de l'équipement
Modèle
PVI-10.0-TL-OUTD
PVI-10.0-TL-OUTD-S
PVI-10.0-TL-OUTD-FS
5. Choix du lieu d'installation
Vérifications environnementales
-Consulter les données techniques pour vérifier les paramètres environnementaux à respecter
-Évitez d'installer l'unité en l'exposant directement au rayonnement solaire (sous peine d'annulation de la
garantie), car cela peut entraîner les conséquences suivantes:
1. phénomènes de limitation de la puissance de l'onduleur (avec réduction de la production d'énergie de l'installation)
2. vieillissement précoce des composants électroniques/électromécaniques
3. vieillissement précoce des composants mécaniques (joints) et de l'interface utilisateur (écran)
-Ne pas installer dans des espaces clos de dimensions réduites où l'air ne peut pas circuler librement
-Toujours s'assurer que le flux d'air autour de l'onduleur n'est pas bloqué pour éviter des surchauffes
-Ne pas installer en présence de matières inflammables à proximité (distance minimale de 3 m)
-Ne pas installer sur des murs en bois ou en matières inflammables.
-Ne pas installer dans des locaux à usage résidentiel, ni dans des lieux où des personnes ou des animaux
séjournent à long terme, à cause du bruit acoustique que l'onduleur produit lors de son fonctionnement.
L'intensité sonore dépend considérablement du lieu d'installation (exemple : type de surfaces autour de
l'onduleur, propriétés générales de la pièce, etc.) et de la qualité de la fourniture d'électricité.
Installations au-dessus de 2000 mètres
Des conditions particulières peuvent se produire à cause de la raréfaction de l'air (à des altitudes élevées):
Refroidissement moins efficace et donc plus de probabilité d'entrer en "derating" (réduction de puissance) du
dispositif à cause des températures internes élevées
Diminution de la résistance diélectrique de l'air, qui en présence de tensions d'exercice élevées (à l'entrée DC)
peuvent produire des arcs voltaïques (décharges) risquant d'endommager l'onduleur
Toutes les installations situées à des altitudes supérieures à 2 000 m doivent être évaluées au cas par cas avec le Service FIMER.
Position d'installation
Installer sur une paroi ou sur une structure solide et apte à en soutenir le poids de l'onduleur
Installer dans des lieux surs et pouvant être facilement atteints
Si possible, installer à la hauteur d'homme pour une visualisation aisée de l'écran et des led
d'état
Installer à une hauteur qui tient compte du poids élevé de l'appareil
Installer en position verticale avec une inclinaison maximale (avant ou arrière) de 5°
Choisir un endroit qui permet de garder un espace suffisant autour de l'unité pour permettre une
installation aisée et l'extraction de l'appareil du support de montage; respecter les distances
15
minimales indiquées
cm
En cas d'installation multiple, positionner les onduleurs côte à côte; si l'espace dont vous
disposez ne permet pas cette disposition, positionner les onduleurs de manière décalée, comme
le montre la figure, pour faire en sorte que la dissipation thermique ne soit pas influencée par
10cm
10cm
d'autres onduleurs
L'installation finale de l'onduleur ne peut compromettre l'accès à d'éventuels dispositifs
de déconnexion positionnés à l'extérieur.
20
Veuillez vous reporter aux conditions de garantie disponibles sur le site pour connaître les
cm
éventuelles exclusions de la garantie liées à une installation erronée.
PVI-12.5-TL-OUTD
PVI-12.5-TL-OUTD-S
PVI-12.5-TL-OUTD-FS
Q.té
Composants disponibles
1
1+1
2
Masse poids
<41.0 Kg
Extracteurs de porte-fusible
(*uniquement sur la version
-FS)
Fusibles
d'entrée
15A
1000Vdc (*uniquement sur la
version -FS)
Documentation technique
Q.té
1
/
4
4
3
