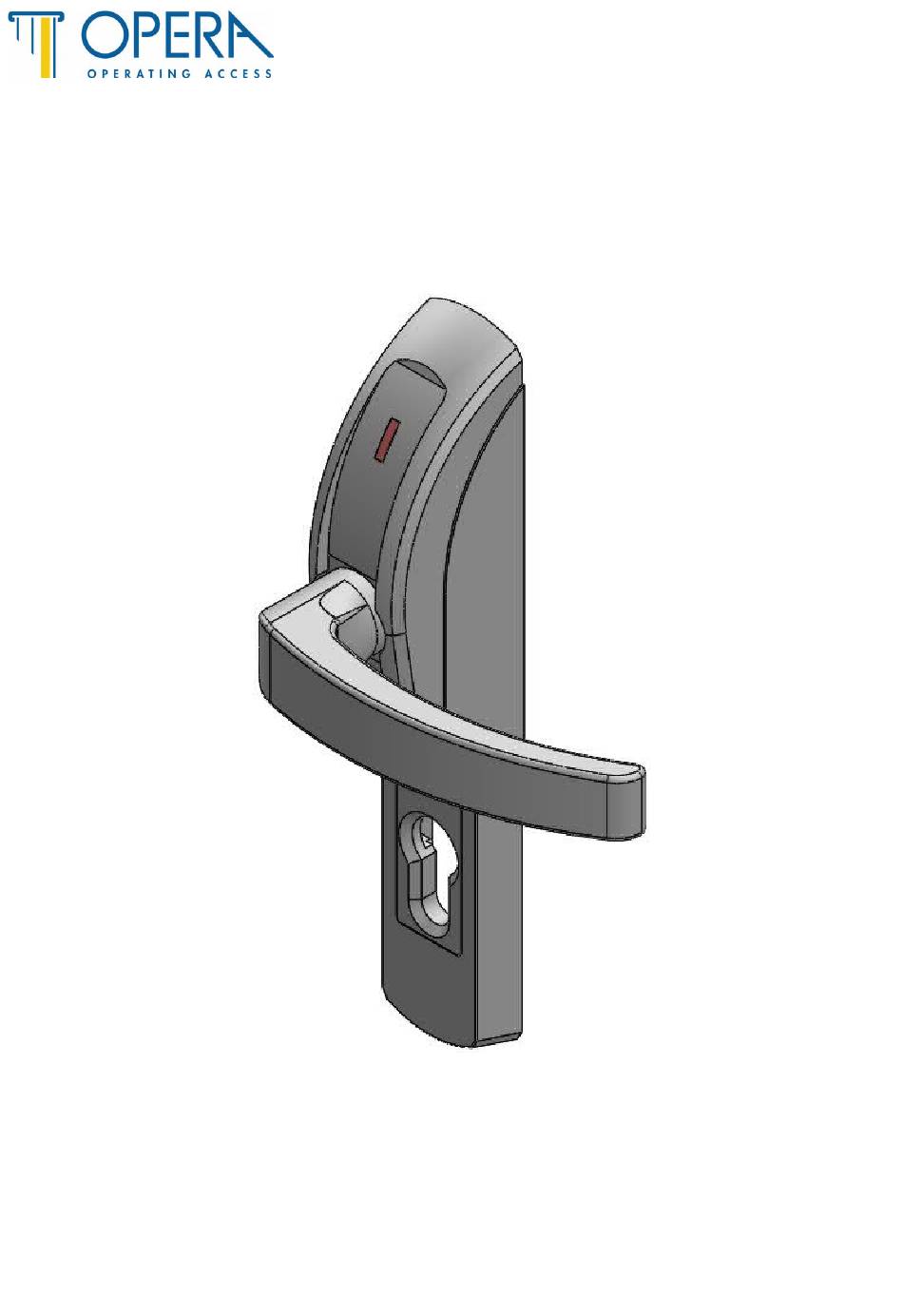

- Page 1 ELECTRO-POIGNEE “OUVERTURE EXIT”...
-
Page 2: Caracteristiques Techniques
Versions: - Activée en absence de courant (Art. 40610 – 40611). Elle est désactivée (poignée au point mort) en présence de courant. - Désactivée (poignée au point mort) en absence de courant (Art. 40810 –... - Page 3 Insérer la poignée comme indiqué dans l'image • et la tourner vers la main souhaitée. NB : dans la version 40610 et 40611 cette opération doit être réalisée quand l'électro- poignée est alimentée ; dans la version 40810 et 40811 quand l’électro-poignée n'est...
- Page 4 Fixer la plaque postérieure avec les vis • appropriées et vérifier de bien positionner les douilles fixage dans positions compatibles avec la serrure. Installer le cylindre sur la serrure, sans serrer • la vis. Raccourcir le carré de poignée et les vis de •...
-
Page 5: Fonctionnement
Réglage de la temporisation à 0 secondes Le réglage des temporisations à 0 secondes correspond à la désactivation des temporisations ce qui permet de transformer la réf 40611 en 40610 et la 40811 en 40810. 1. Brancher le poussoir N.O. de programmation (non inclus) au fil bleu et au fil vert de la masse signaux (GND). -
Page 6: Activation Et Desactivation Des Leds Blanches/Bleu De L'eclairage Inferieur
Réglage de la temporisation de 5 à 60 secondes 1. Brancher le poussoir N.O. de programmation (non inclus) au fil bleu et au fil vert de la masse signaux (GND). 2. Alimenter l'électro-poignée (fils gris et blanc). 3. L'électro-poignée se présente avec la LED de couleur rouge allumée. Pousser sur le poussoir de programmation jusqu'au passage à... -
Page 7: Exemples D'installation
EXEMPLES D'INSTALLATION Electro-poignée avec barre antipanique Push-Bar sur portes coupe-feu aveugles Electro-poignée avec barre antipanique Touch-Bar sur portes coupe-feu aveugles... - Page 8 Electro-poignée avec contre-plaque sur portes coupe-feu aveugles Electro-poignée avec barre antipanique Push-Bar sur portes coupe-feu vitrées...
- Page 9 Electro-poignée avec barre antipanique Touch-Bar sur portes coupe-feu vitrées Electro-poignée avec contre-plaque sur portes coupe-feu vitrées...
-
Page 10: Schema De Branchement
SCHEMA DE BRANCHEMENT Alimentation en “DC” avec activation directe de courant pour art. 40610 – 40611* – 40810 - 40811* Alimentateur 230 Vac Pour la version 406 utiliser un poussoir N.F. BLANC (ALIMENTATION) 12 / 24 Vdc GRIS (ALIMENTATION) Alimentation en “AC” avec activation directe de courant pour art. - Page 11 Alimentation en “DC” et ouverture par contact pour art. 40611 - 40811 Alimentateur 230 Vac BLANC (ALIMENTATION) 12 / 24 Vdc GRIS (ALIMENTATION) ROUGE (OUVERTURE) VERT (GND) NE PAS ALIMENTER BLEU CLAIR (PROGRAMMATION) POSITIF ALIMENTATION ORANGE (OPEN COLLECTOR) 12/24 Vdc MAX 30 mA Alimentation en “AC”...
-
Page 12: Branchement Électro-Poignée À Un Système D'interphonie
GRIS (ALIMENTATION) ROUGE (OUVERTURE) VERT (GND) BLEU CLAIR (PROGRAMMATION) ORANGE (OPEN COLLECTOR) COM. N.O. MODULE RELAIS ART. 05258 (à commander à part) 12 Vac de l'interphonie OPERA s.r.l. Tel. 059 451708 www.opera-italy.com – info@opera-access.it n° 1506/ 1925 Rev.0 del 09/06/15...
