Le module T 404 (module usager)

Le module T 404 possède 4 interfaces
(Varioports) pour des téléphones système ou
des terminaux a/b.
Emplacement: X = 1 à 4, au choix
Raccorder des usagers analogiques
Vous pouvez raccorder à l'installation télé-
phonique tous les terminaux analogiques qui
peuvent être connectés au réseau public de
télécommunication.
Les terminaux a/b sont les suivants:
- Téléphone (téléphone a/b) à numérotation
multifréquence, touche r comme touche
flash (durée du flash: 50 à 180 ms), tou-
che S et touche R .
L'utilisation des téléphones à numérota-
tion décimale est restreinte.
- Télécopieurs de la catégorie 3
- Répondeurs téléphoniques
- Modem 56k (jusqu'à 56600 bps V.90,
réduction de la vitesse de transmission à
33600 bps V.34+)
Les terminaux a/b sont raccordés par deux
brins via le brin La et le brin Lb (brins de pa-
role) aux Varioports. Les connexions Da et
Db ne doivent pas être utilisées.
Téléphone système ST 20:
Les téléphones système ST 20 sont raccordés
par quatre brins aux Varioports via le brin La
et le brin Lb (brins de parole) et les brins Da
et Db (brins de données, données pour la si-
gnalisation et les affichages à l'écran).
Raccordement des lignes d'usagers
- Repérez les câbles à l'aide du système de
repérage joint.
- Dénudez les brins sur 11 mm.
- Introduisez les différents brins dans la
borne jusqu'en butée sans pousser le res-
sort de serrage.
- Pour défaire une liaison, poussez le ressort
de serrage vers le bas avec un outil appro-
prié (tournevis à lame fine) et retirez le
brin.
10

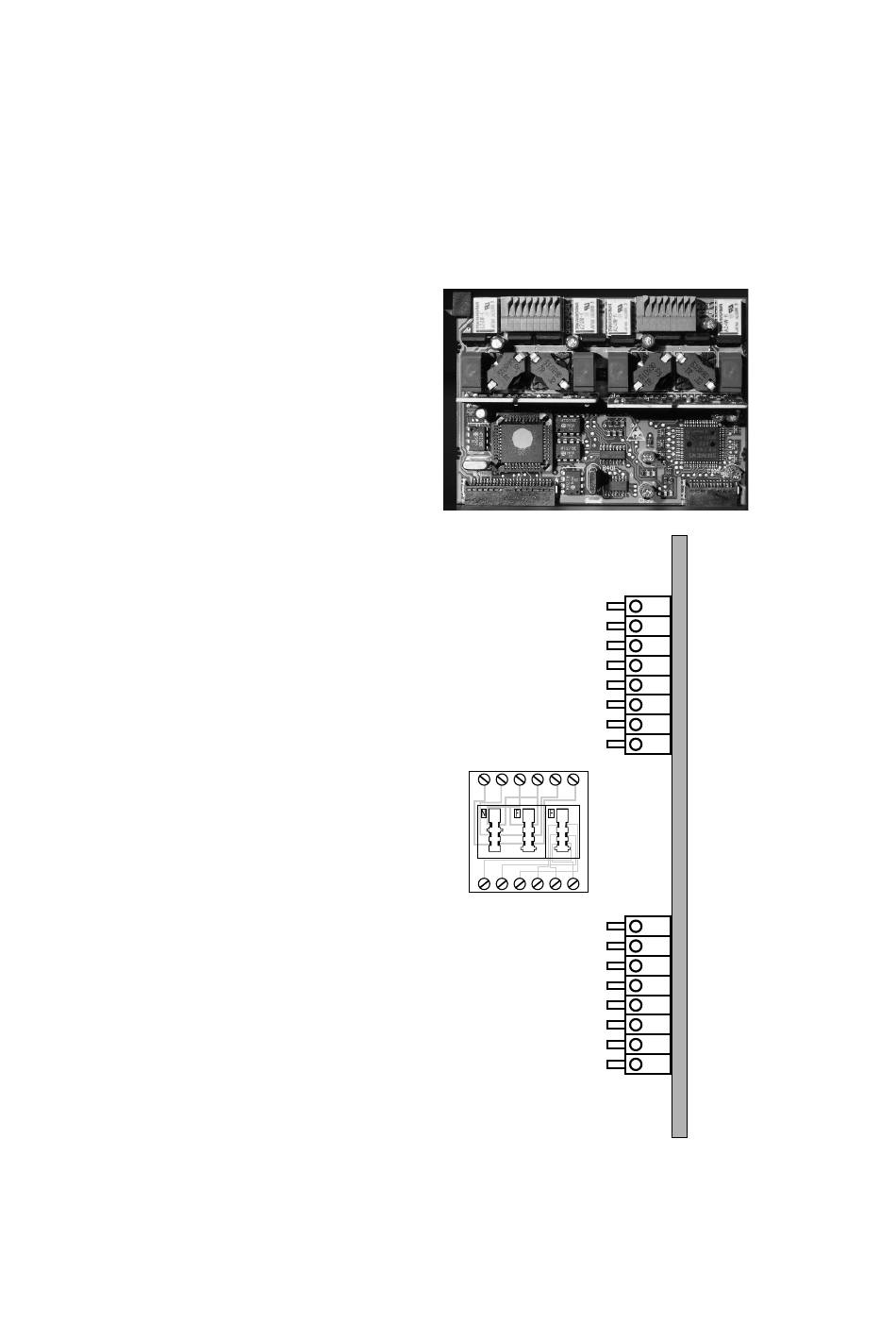

Fig. 5: Module T 404
La Lb Da Db b´ a´
1 2 3 4 5 6
6 5 4 3 2 1
a´ b´ Db Da Lb La
Connexions d'une
TAE 2x6/6 NF/F
Fig. 6: Correspondance des
contacts du module T 404
Lb1
La1
Db1
Da1
Lb2
La2
Db2
Da2
Lb3
La3
Db3
Da3
Lb4
La4
Db4
Da4
