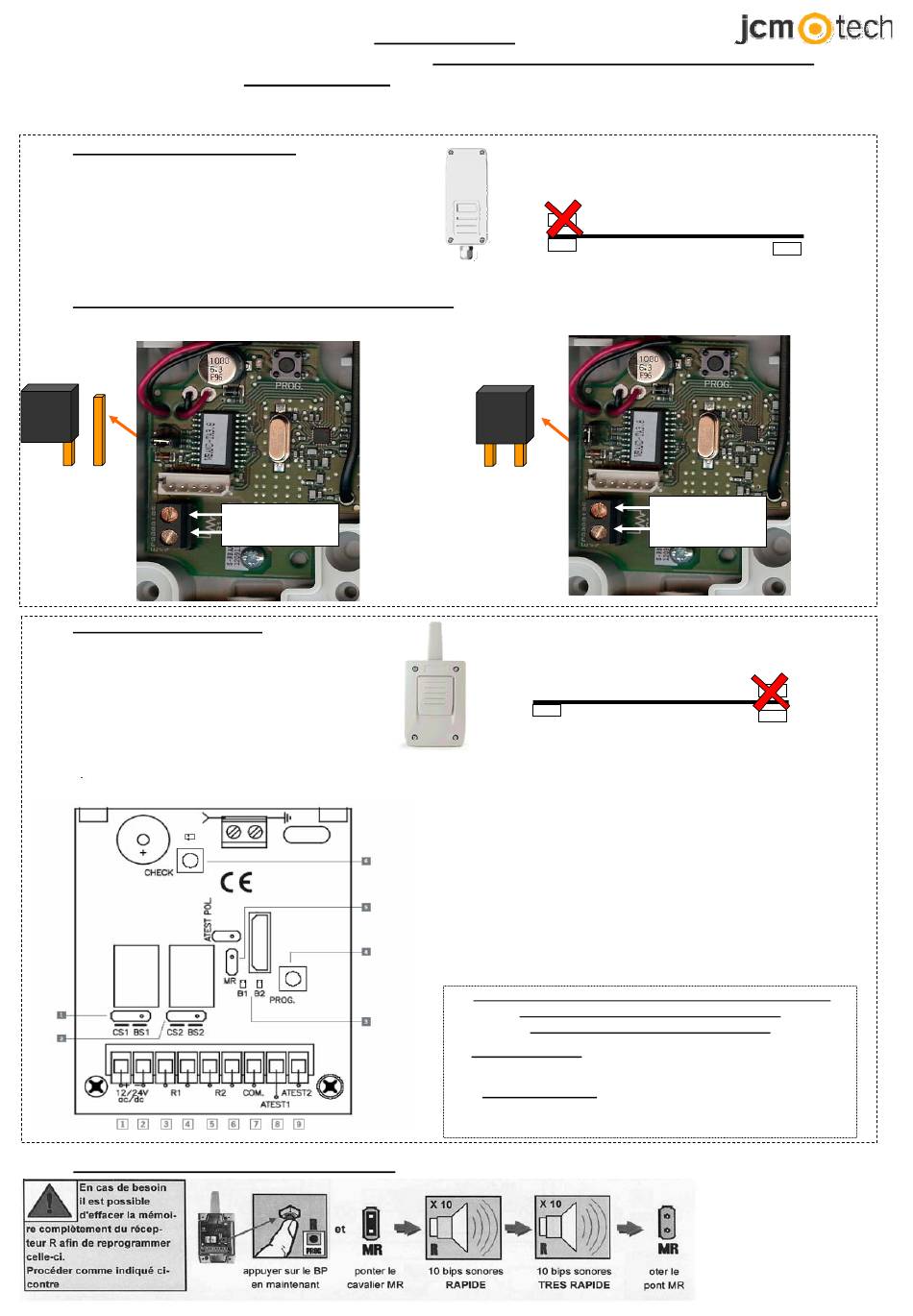

RADIOBAND fonctionne uniquement avec les palpeurs de type mécaniques à contact sec NF
TRANSMETTEUR RADIOBAND TBX
Installation du transmetteur RADIOBAND-TBX =
Insérer les piles dans le Transmetteur en respectant les polarités
Positionnez le pontet JP4 suivant le type de palpeur utilisé :
Palpeur résistif 8,2 Kohm = ( position d'origine )

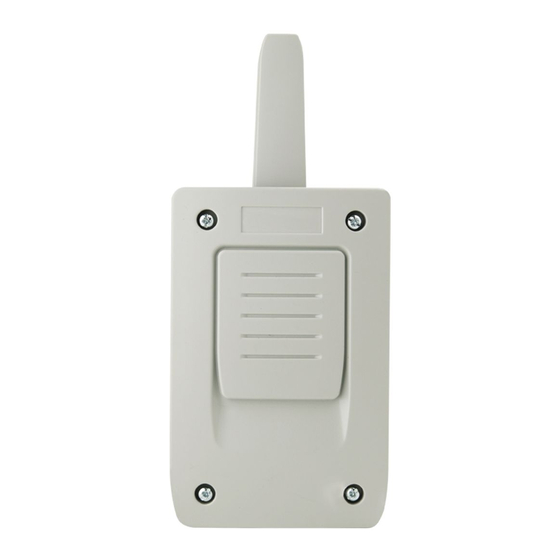

RECEPTEUR RADIOBAND-RU
Installation du Récepteur RADIOBAND-RU =
Raccordement du Récepteur RADIOBAND-RU =
Remise à Zéro / Reset du RECEPTEUR :
Note importante :
ou résistifs 8,2 Kohm, si votre palpeur est de type différent,
remplacer le palpeur existant par un modèle compatible
Toujours
avec le presse étoupe
orienté vers le bas :
Connexion Palpeur
Résistif 8,2 Kohm
Toujours avec
l' antenne orientée
vers le haut :
Transmetteur
Transmetteur
Palpeur à contact sec mécanique NF
Toujours sur la même face de
la porte / portail que le
Transmetteur
Transmetteur
Raccordement
Borne 1 = Alimentation 12/24 Vac/dc ( + )
Borne 2 = Alimentation 12/24 Vac/dc ( - )
Bornes 3 et 4 = Connexions vers entrées Sécurités
armoire de type contact sec NF ou résistif 8,2 Kohm
suivant la position du cavalier repère ( 1 )
Bornes 5 et 6 = Connexions vers entrées Sécurités
armoire de type contact sec NF ou résistif 8,2 Kohm
suivant la position du cavalier repère ( 2 )
Borne 7 = Commun Autotests
Borne 8 = Entrée Autotest relais 1
Borne 9 = Entrée Autotest relais 2
Autotest : le raccordement d'un autotest est obligatoire pour
répondre à la norme de sécurite EN-12453,
RADIOBAND gère 2 types d' Autotests :
Autotest Positif = Cavalier ATEST-POL non mis en place =
L' armoire envoi un signal 12/24 Vac/dc avant la manoeuvre
Autotest Négatif = Cavalier ATEST-POL mis en place =
L' armoire coupe un signal 12/24 Vac/dc avant la manoeuvre
Toujours sur la
même face de la
porte / portail que le
récepteur
Porte / Portail
Récepteur
Connexion Palpeur
Mécanique
Contact Sec NF
Récepteur
Porte / Portail
Récepteur
à utiliser en cas de
remplacement d'un
Transmetteur ou si vous n'avez
pas mis le pontet du
Transmetteur
dans la bonne position avant de
procéder à l'appairrage
