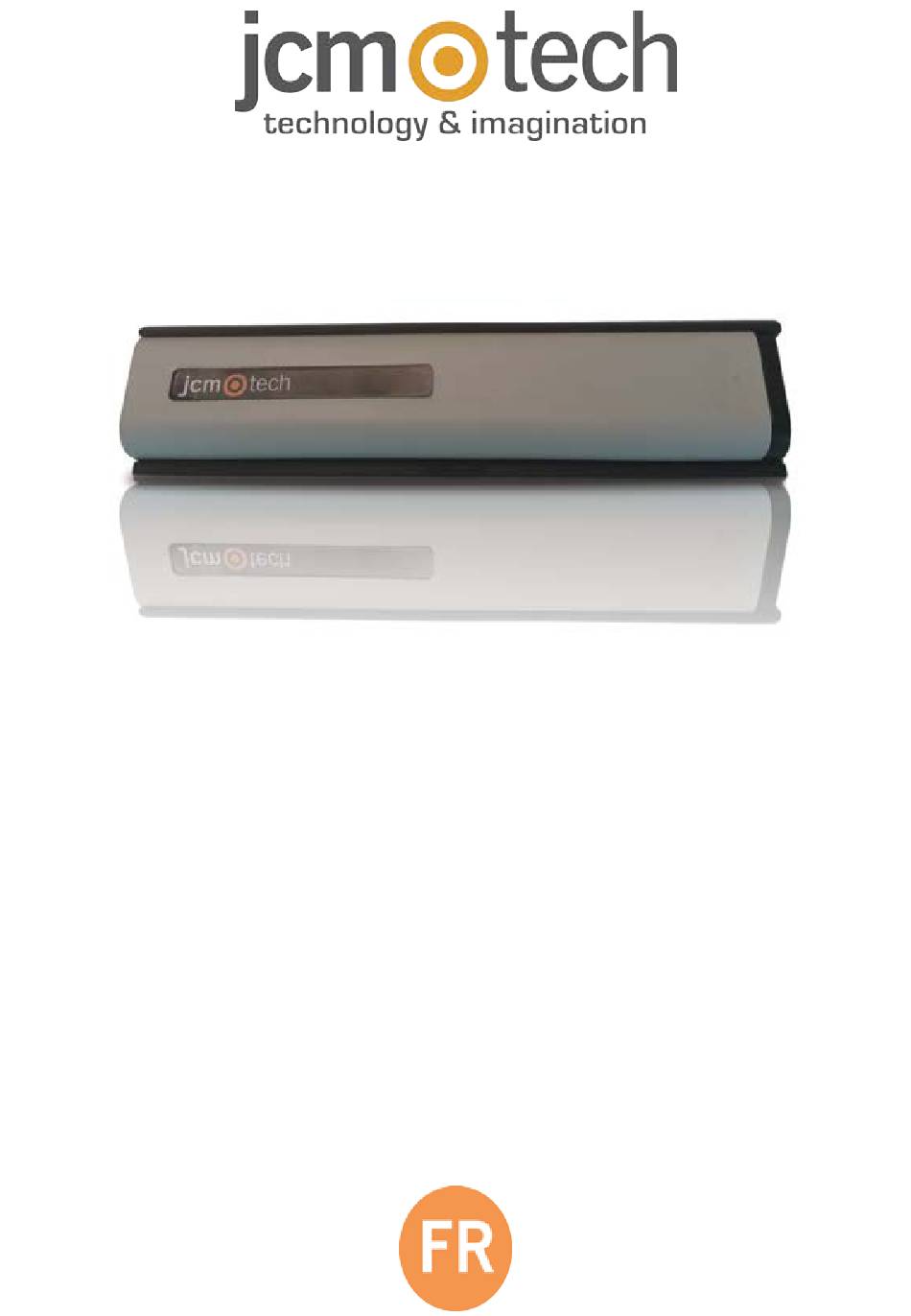

- Page 1 RB3 TGL868 Manuel de l’utilisateur...
-
Page 2: Table Des Matières
Index Consignes importantes de sécurité Utilisation de l'appareil Introduction Installation Connexions Programmation Mise en service Connexions IN1 et IN2 Programmation de l’émetteur dans le récepteur Programmation d’un émetteur de sécurité (entrée IN1) Programmation de deux émetteurs de sécurité (entrées IN1 et IN2) Vérifier le bon fonctionnement Maintenance... -
Page 3: Consignes Importantes De Sécurité
Consignes importantes de sécurité Débrancher l’alimentation quand vous procédez à l’installation ou à la réparation de l’appareil. Conformément à la directive européenne basse tension, on informe des exigences suivantes : •Pour les appareils branchés en permanence, un dispositif de connexion facilement accessible devra être intégré... -
Page 4: Introduction
Introduction Le système Radioband a été conçu pour les applications sur des portes et des portes palières industrielles, commerciales et résidentielles dans lesquelles est installée une bande de sécurité. Le système fournit un système sans câbles par radio qui per- met de remplacer les câbles en spirale pour transmettre le signal de sécurité... -
Page 5: Installation
Installation jcmtechnologies... - Page 6 RUBBER LIP jcmtechnologies...
-
Page 7: Connexions
Connexions Connexion IN1 SW1:1 SW1:2 Bande palpeuse JCM Optical (OSE-S7502B et OSE-S7502) Bande palpeuse optique standard Bande palpeuse résistif 8k2 Contact NC * Connexion IN2 SW1:3 Contact NC * Bande palpeuse résistif 8k2 * Afin de respecter la norme de sécurité EN 12453: 2017, l'entrée à... -
Page 8: Bande Résistive 8K2 / Mécanique Ou De Contact
BANDE RÉSISTIVE 8K2 / MÉCANIQUE OU DE CONTACT BANDE OPTIQUE TOUJOURS ACTIVE OSE-S7502 jcmtechnologies... - Page 9 BANDE OPTIQUE TOUJOURS ACTIVE OSE-S7502B BANDE OPTIQUE STANDARD (Utilisé uniquement avec la fonction ATEST) BANDE OPTIQUE TOUJOURS ACTIVE OSE-S7502B ET CONTACT PORTE PIÉTONNE jcmtechnologies...
-
Page 10: Programmation
Programmation Mise en service Connexions IN1 et IN2 Voir le tableau IN1 CONNECTION. * Ces deux configurations sont prises en charge uniquement si vous travaillez en mode WORK dans le récepteur. En mode de programmation, le récepteur nous avertir que nous ne soutenons pas ces configurations, émettant 6 bips continus et en quittant du mode de pro- grammation. -
Page 11: Programmation D'un Émetteur De Sécurité (Entrée In1)
Programmation d’un émetteur de sécurité (entrée IN1) Configuration de la programmation de Mode l’émetteur dans le récepteur Led R1 Led R2 La bande de sécurité active le relais 1 du récepteur La bande de sécurité active le relais 2 du récepteur La bande de sécurité... -
Page 12: Maintenance
Maintenance Table des bips et leds indicateurs L’état des leds est affiché pendant 5 minutes après avoir appuyé sur le bouton PROG ou pendant la fonction du Check. Le reste du temps ils sont éteints. Leds IN1/IN2 Bips Equipement Message Solution Pas de Bande de sécurité... -
Page 13: Batteries
Batteries Stockage •Stocker les batteries au lithium dans un endroit frais, sec et aéré, loin des sources de chaleur ou de flammes. •Il est recommandé d’utiliser une structure non combustible et de conserver une distance adéquate entre les murs et les batteries. •La température maximale suggérée pour le stockage est de 30°C. -
Page 14: Notes
Notes jcmtechnologies... - Page 15 Notes jcmtechnologies...
-
Page 16: Données Techniques
Données réglementaires Déclaration de conformité UE JCM TECHNOLOGIES, S.A. déclare que le produit RB3 TGL868 lorsqu'il est utilisé en conformité, satisfait aux exigences fondamentales de la RED Directive 2014/53/UE et de la Directive de Machines 2006/42/CE; et avec la Directive RoHS 2011/65/UE.
