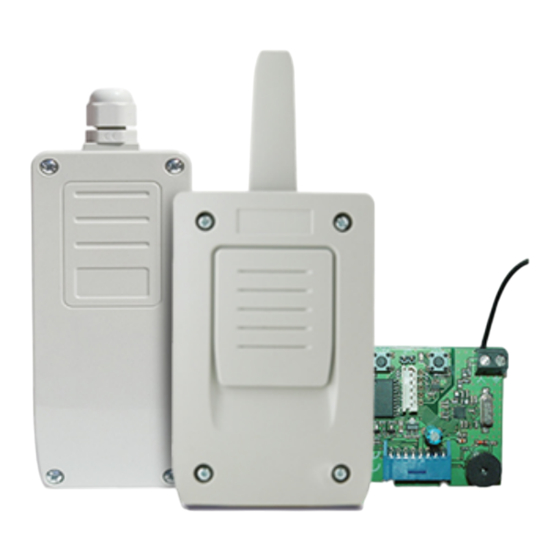

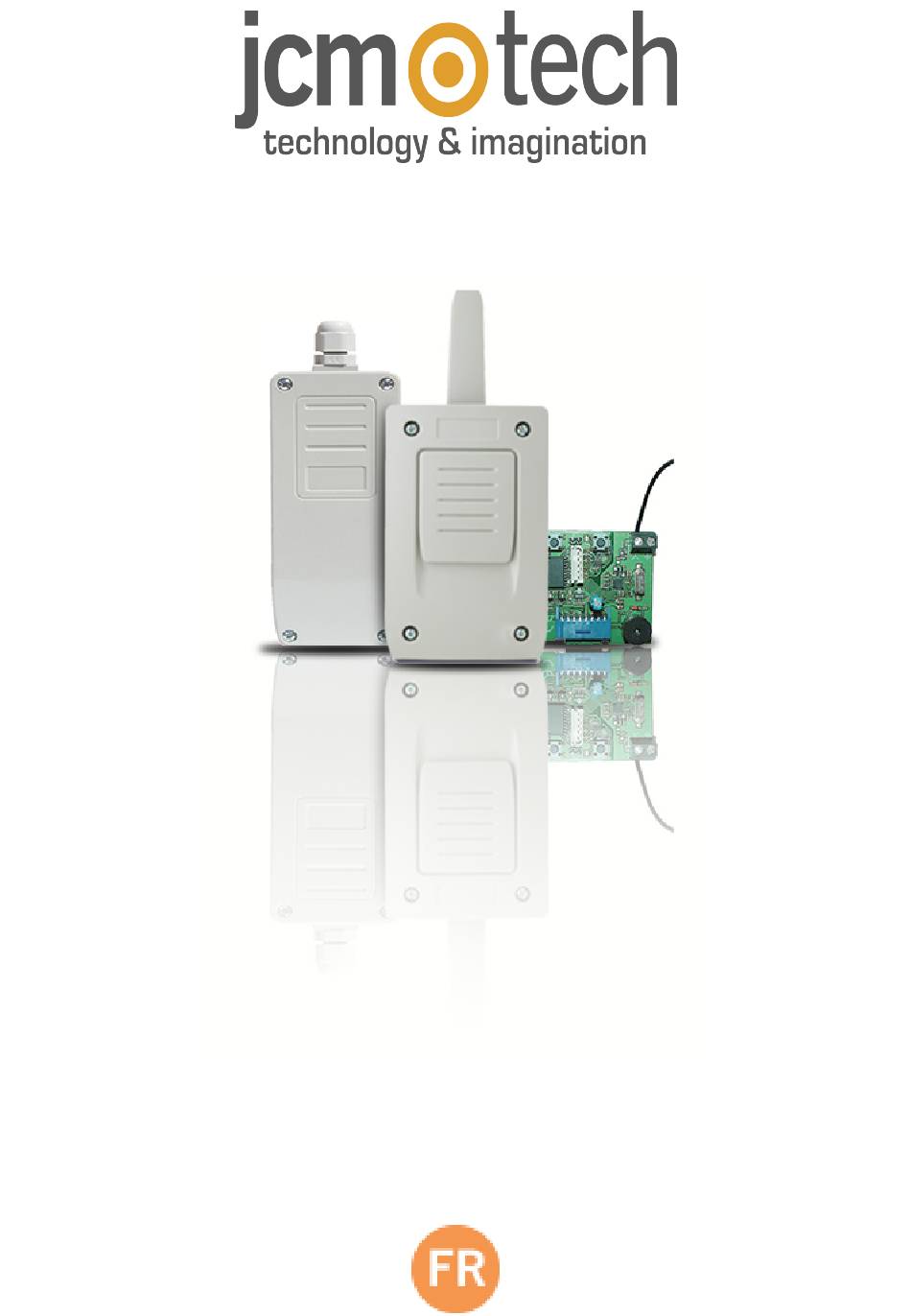

- Page 1 RADIOBAND 1 RADIOBAND/TBX / RADIOBAND/RU / RADIOBAND/RC-RCS Manuel de l’utilisateur...
-
Page 2: Table Des Matières
Index Consignes importantes de sécurité Utilisation du système Caracteristiques techniques Transmetteur d'état via radio Transmetteur d'état via radio Installation RADIOBAND/TBX RADIOBAND/RU RADIOBAND/RC-RCS Conseils d'installation Connexions Autototest polarise Voyants lumineux Fonctionnement Programmation RADIOBAND/TBX RADIOBAND/RU RADIOBAND/RC-RCS Vérification du système Fonctionnement correct du système Détection d'une anomalie au niveau de la palpeuse Effacement total de la mémoire Indications batteries faibles... -
Page 3: Consignes Importantes De Sécurité
Consignes importantes de sécurité Déconnecter l’ alimentation afin d’effectuer quelque manipulation sur l’ équipement. En complément des directives Européennes sur les Basses Tensions, nous vous informons des obligations suivantes : •Pour les équipements connectés en permanence, prévoir sur le câblage un dispositif de connexion facilement accessible. -
Page 4: Caracteristiques Techniques
expresse de JCM Technologies, S A est susceptible d’annuler le droit de l’utilisateur à faire fonctionner l’appareil. Caracteristiques techniques Transmetteur d'état via radio RADIOBAND/TBX Fréquence de Travail 868,90 MHz Alimentation 3V DC (2 x 1.5V LR6 AA) Conso Fonct, 12mA Puissance <... -
Page 5: Transmetteur D'état Via Radio
Transmetteur d'état via radio RADIOBAND/RU RADIOBAND/RC-RCS Fréquence 868,90 MHz 6 RADIOBAND/TBX (3 Capacité Mémoire des relais 1, 3 des relais 6 RADIOBAND/TBX Relais 2 Relais de sorite Alimentation 12 / 24 Vac/dc à brancher Tension admissible 9-35 Vdc 8-28 Vac Contacts Relais Consommation Repos / 18mA / 80mA... - Page 6 RADIOBAND/RU: Pontet Sélecteur R1 Pontet Sélecteur R2 LEDs de signalisation acti- vation des relais Poussoir de Programmation Pontet MR por effacement des RADIOBAND-Transmmeteurs LED et poussoir de véri- fication RADIOBAND/RC-RCS: Connecteur pour armoire de commande LEDs indiquant l'activation de l'élément de sécurité Bouton de programmation LED et poussoir de véri- fication...
-
Page 7: Installation
Installation RADIOBAND/TBX Fixer le fond de la boîte sur le tablier de la porte. Installer l’émetteur en suivant les conseils de la notice technique, en évitant de placer des surfaces métalliques entre le récepteur et l’émetteur. Passer les câbles par la partie inférieure du transmetteur. Connecter la barre palpeuse à... -
Page 8: Radioband/Rc-Rcs
R2: Raccorder sur Armoire de commande - Entrée Bande de Sécu- rité ( résistive 8,2Kohm) suivant la position du cavalier BS1. Ou entrée Contact de Securité suivant la position du cavalier CS1. AUTOTEST: Commun Entrées Autotest des sécurités (-). Voir CONNECTIONS Figure 3 et table Autotest Polarisé. -
Page 9: Connexions
Installation du système Radioband sur une porte sectionnelle horizontale avec armoire de commande et RADIOBAND/RU. Connexions jcmtechnologies... -
Page 10: Autototest Polarise
Autototest polarise Vérifier sur votre armoire de commande si la sortie Autotest, dans l’état d’attente, est à polarisation négative ( 0 Volts) ou à polarisation positive ( 12 ou 24 Vac/dc ). Activer le signal d’autotest de votre armoire de commande et vérifier si sa durée maximale est de 3 secondes. -
Page 11: Voyants Lumineux
* Ne connecter ** Si l’autotest n’est pas utilisé, il n’y a pas sortie de vérification du système en début de d’autotest à uti- manoeuvre, ce qui peut impliquer le non-res- liser. pect de la norme de sécurité EN 12453 rela- tive à... -
Page 12: Programmation
Programmation RADIOBAND/TBX Mettre le RADIOBAND/RU (Récepteur) en programmation (voir PROGRAMMATION MANUELLE plus bas), puis appuyez sur le poussoir de programmation du Trans- metteur (1), le Récepteur confirme alors la programmation par un Bip sonore. RADIOBAND/RU Programmatión manuelle per auto apprentissage uniquement Le RADIOBAND/RU permet d’enregistrer jusqu’à... -
Page 13: Vérification Du Système
le récepteur émet une série de 7 bips rapides + 2 lents cela signifie que la mémoire est pleine ( 6 RADIOBAND/TBX Transmetteurs sont déjà programmés ). Pour remplacement d’une fonctionnement RADIOBAND/TBX, il faut effectuer un reset système, du système (voir EFFACEMENT TOTAL DE l’émetteur seule- LA MEMOIRE plus bas) et programmer à... -
Page 14: Effacement Total De La Mémoire
la porte et appuyez sur les barres palpeuses de sécurité installées pour détecter celle qui n’a pas fonctionné. • Si vous entendez un signal sonore lorsque vous appuyez sur la barre, cela signifie qu’elle fonctionne correctement. • Si vous entendez trois signaux sonores consécutifs lorsque vous appuyez sur la barre, cela signifie qu’il y a une anomalie. -
Page 15: Indications Batteries Faibles
Indications batteries faibles Si les piles d’un transmetteur programmé sont faibles, le récepteur réalise 4 signaux sonores courts avec les Leds (B1) ou (B2) toutes les 20 secondes. Lorsqu’il y a plu- sieurs transmetteurs programmés, activer la bande de sécurité correspondante et vérifier en même temps si les Leds (B1) ou (B2) clignotent 4 fois. -
Page 16: Données Réglementaires
RADIOBAND/RU et RADIOBAND/RC-RCS lorsqu'il est utilisé en conformité, satis- fait aux exigences fondamentales de la RED Directive 2014/53/UE et de la Directive de Machines 2006/42/CE; et avec la Directive RoHS 2011/65/UE. Voir page web www.jcm-tech.com/fr/declarations-fr JCM TECHNOLOGIES, SA C/COSTA D'EN PARATGE, 6B 08500 VIC (BARCELONA)
