Sommaire des Matières pour Kantech KT-300

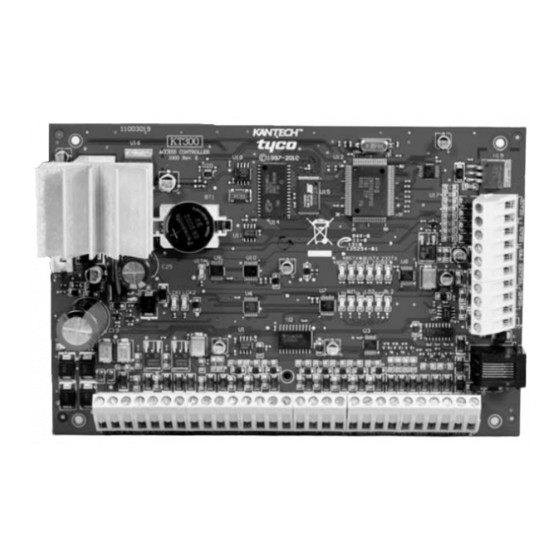

- Page 1 KT-300 Contrôleur de portes Manuel d’installation DN1673-0712...
-
Page 2: Table Des Matières
DEL d’identification des états du système (VITAL LED) ..................16 Recommandations pour l’entretien du KT-300 ..................17 Schéma de câblage du contrôleur KT-300 (pour l’Amérique du Nord) ............. 18 Schéma de câblage du contrôleur KT-300 (version homologuée CE) ............19... -
Page 3: Informations De Pré-Installation
© 2007 Tyco Safety Products, Canada, Ltd. Toutes les spécifications étaient à jour à la date de publication et elles peuvent être modifiées sans préavis. Kantech et le logo de Kantech sont des marques de commerce de Tyco International Services AG ou de ses sociétés affiliées aux USA et/ou dans d’autres pays. -
Page 4: Spécifications De Conformité Du Kt-300
Cet équipement a été testé et est conforme à la norme CE dans les limites du EN 50130-4: 1995. Le KT-300 a été conçu pour utilisation dans un environnement avec un degré de pollution maximal de 2 et une surtension de catégorie II. -
Page 5: Vue D'ensemble
Le contrôleur de portes KT-300 est compatible avec le logiciel EntraPass. Puissant et innovateur Le contrôleur de portes KT-300 a été conçu dans le but d’atteindre les plus hauts standards d’applications de contrôle d’accès et de supervision. Mise à jour du micrologiciel Le micrologiciel, situé... -
Page 6: Spécifications Techniques
Alimentation primaire 16V.c.c. @ 40 VA, transformateur de classe 2 Batterie d’urgence 12 V.c.c., 7A/h, supervisée, jusqu’à 12 heures d’opération ; batterie Kantech BD7-12 testée pour 4 heures en mode autonome pour UL294 Températures d’opération De 2°C à 40°C (35°F à 110°F) Dimensions du boîtier... -
Page 7: Spécifications Électriques
Module d’extension de 4 relais/ré-alimentation pour le KT-300 KT-PC4216 Module d’extension de 16 sorties pour KT-300 KT-RM1 Relais à simple contact inverseur (SPDT) pour sorties RL1/RL2 du KT-300 (non certifié UL) KT3-LCD Clavier avec affichage à cristaux liquides de date et heure pour KT-300 KT-300CAB Boîtier de métal noir incluant KT-LOCK... -
Page 8: Installation Du Kt-300
Éloigner l’installation de tout appareil électrique ou de communication. Le boîtier du contrôleur KT-300 a été conçu pour une installation en surface. De ce fait, sa taille permet de contenir la batterie d’urgence ainsi que les connexions de câblage nécessaires pour la majorité des applications. -
Page 9: Connexion Des Entrées
Ajouter des relais aux dispositifs de haute tension - (optionnel - Kantech # KT-RM1). Le KT-300 fournit deux (2) sorties relais (RL1 & RL2) de 25 mA chaque (collecteur ouvert à la masse). Utiliser un relais de forme «C » KT- RM1 (optionnel) pour augmenter la tension de sortie ou simplement contrôler les sorties à... -
Page 10: Sorties Auxiliaires
• Avec CV-485 ou USB-485 : Brancher une résistance de fin de ligne de 120 ohms entre les bornes H1- et X1+ du dernier KT-300 seulement. Il n’est pas nécessaire sur le premier puisque le VC-485, qui est installé au début d’une boucle, contient une résistance. -
Page 11: Branchement Du Contrôleur Maître Au Système Entrapass
LOCK 12V exceptionnellement élevées. Remarque : Le logiciel EntraPass est utilisé pour la configuration des contrôleurs KT-300. Sur réseau locaux (LAN) Si le contrôleur maître est utilisé dans un immeuble câblé pour réseau local, utilisez un Module interface réseau... -
Page 12: Mise Sous Tension Du Kt-300
LCD. Les quatre (4) terminaux du contrôleur doivent être branchés aux quatre (4) terminaux ou fils de tous les modules. Le KT-300 peut recevoir quatre (4) types de modules différents (voir plus loin dans ce manuel pour information supplémentaire):... -
Page 13: Réalimentation Du Combus
KT-PC4216 qui sont assignés la fonctionnalité « relais 1 à 16 » dans EntraPass et qu’ils sont branchés sur la même boucle, n’utilisez pas le premier relais (relais no.1) de ces derniers ni le relais 1 du KT-300. Veuillez noter que tous les modules utilisés en mode «réalimentation»... -
Page 14: Kt-Pc4108 - Module D'extension De 8 Entrées
4. À partir du logiciel EntraPass, sélectionner la fonctionnalité du module et entrer le numéro de série dans le champ désigné (consulter la section Configurer le module Combus KT-300 du Chapitre 4 de votre Guide de référence EntraPass pour plus d’information). -
Page 15: Kt-Pc4204 - Module D'extension 4 Relais Et Réalimentation Combus
Un (1) fusible de remplacement de 5 A Montage du KT-PC4204 Le KT-PC4204 devrait être situé dans un boîtier compatible (Kantech # KT-4501CAB), localisé dans un endroit sec et sécuritaire. De préférence, il devrait être situé à une distance convenable des dispositifs branchés. -
Page 16: Attribution Du Module Kt-Pc4204
4. À l’interface du logiciel EntraPass, sélectionner la fonctionnalité du module et entre le numéro de série dans le champ désigné (consulter la section Configurer le module Combus KT-300 au Chapitre 4 du Guide de Référence EntraPass pour plus d’informations). -
Page 17: Attribution Du Module Kt-Pc4216
Introduction au KT3-LCD L’afficheur KT3-LCD, compatible avec le contrôleur de portes KT-300 présente l’état du système (date et heure) à l’aide d’un affichage à cristaux liquides de 32 caractères. Ce module peut être utilisé pour fin de contrôle de temps et présence. -
Page 18: Attribution Du Clavier Kt3-Lcd
Le KT-300 communiquait via le protocole RS-232 et vous avez installé un convertisseur de protocole (VC-485) RS-232/RS-485 ; c Vous utilisiez le KT-300 à un site local et vous voulez maintenant le configurer pour effectuer des opérations à distance. -
Page 19: Recommandations Pour L'entretien Du Kt-300
Recommandations pour l’entretien du KT-300 Le circuit du KT-300 inclut une pile au lithium. (Référez-vous au Schéma de câblage du Contrôleur KT-300 à la page 18). Cette pile doit absolument être remplacée par un technicien de Kantech afin d’éviter les risques d’explosion. Si la pile au lithium cesse de fonctionner, retournez le circuit imprimé... -
Page 20: Schéma De Câblage Du Contrôleur Kt-300 (Pour L'amérique Du Nord)
Schéma de câblage du contrôleur KT-300 (pour l’Amérique du Nord) DN1673-0712... -
Page 21: Schéma De Câblage Du Contrôleur Kt-300 (Version Homologuée Ce)
KT-300 - Manuel d’installation Schéma de câblage du contrôleur KT-300 (version homologuée CE) DN1673-0712... - Page 22 DN1673-0712...
