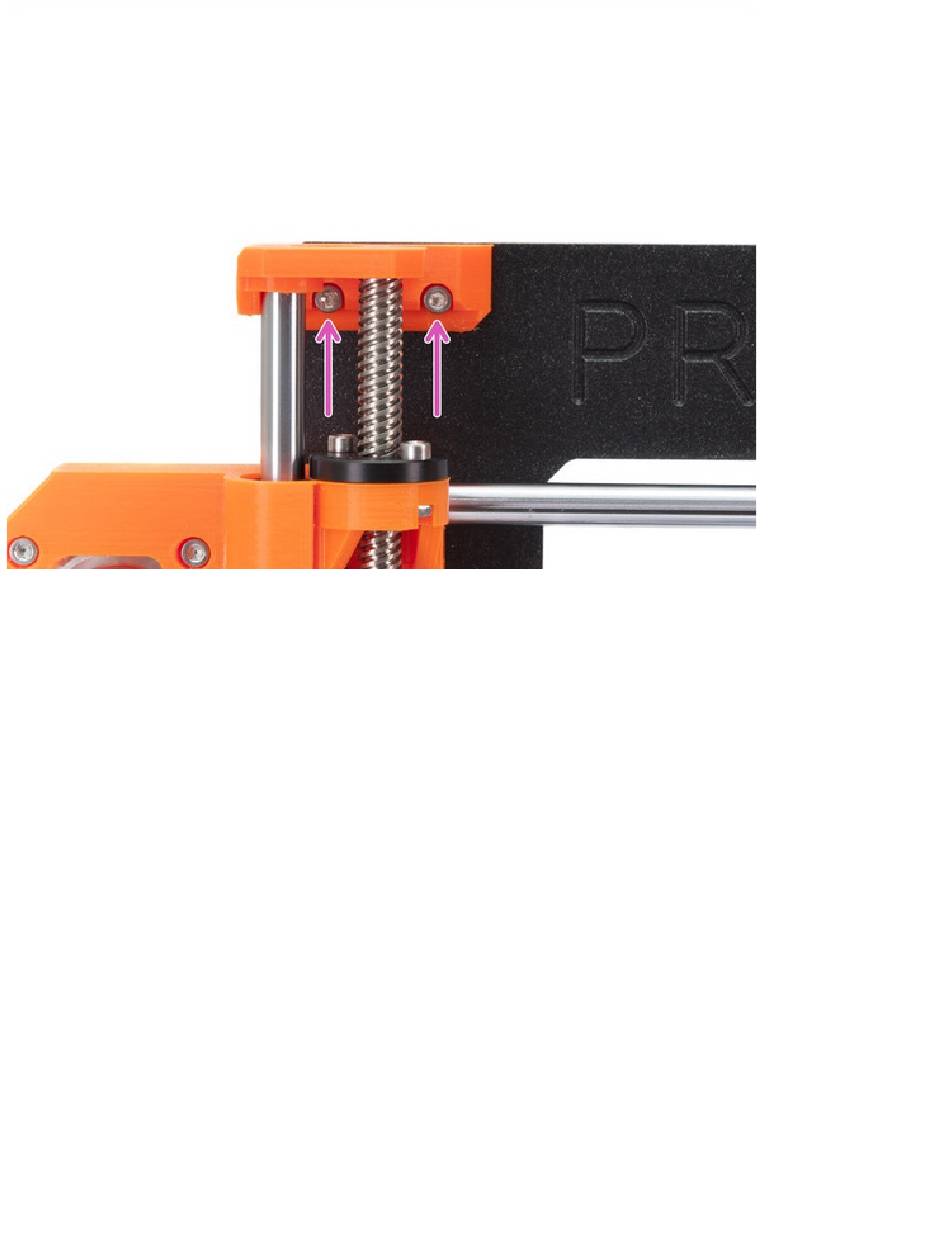

Placez l'élément Axe-Z-supérieur-gauche sur les tiges et alignez-le avec le châssis.
• Vérifiez que les trous dans la pièce imprimée sont bien alignés avec les trous dans le châssis.
• Utilisez deux vis M3x10 pour fixer l'élément Axe-Z-supérieur-gauche.
Ne forcez pas de façon excessive quand vous vissez! Si vous rencontrez une résistance, essayez d'insérer
les vis par l'autre côté pour « dégager » l'ouverture. Puis revenez devant.
• Répétez cette étape de l'autre côté du châssis avec la pièce imprimée Axe-Z-supérieur-droit.
• Note: Les pièces imprimées de votre support d'axe X peuvent présenter de légères différences, mais le
processus d'assemblage reste le même.
