Figure 11 Relay Install; Figure 12 Non-Polarised Capacitors - MDT DSB Manuel

Step 5: Relay
Le relais est inséré avec la broche 1 vers D7 tel qu'illustré à la Figure 11. Cette fin du relais a une
ligne imprimée sur le dessus de l'affaire pour l'identification. Une fois insérée la cale contre le
PCB et souder les broches.

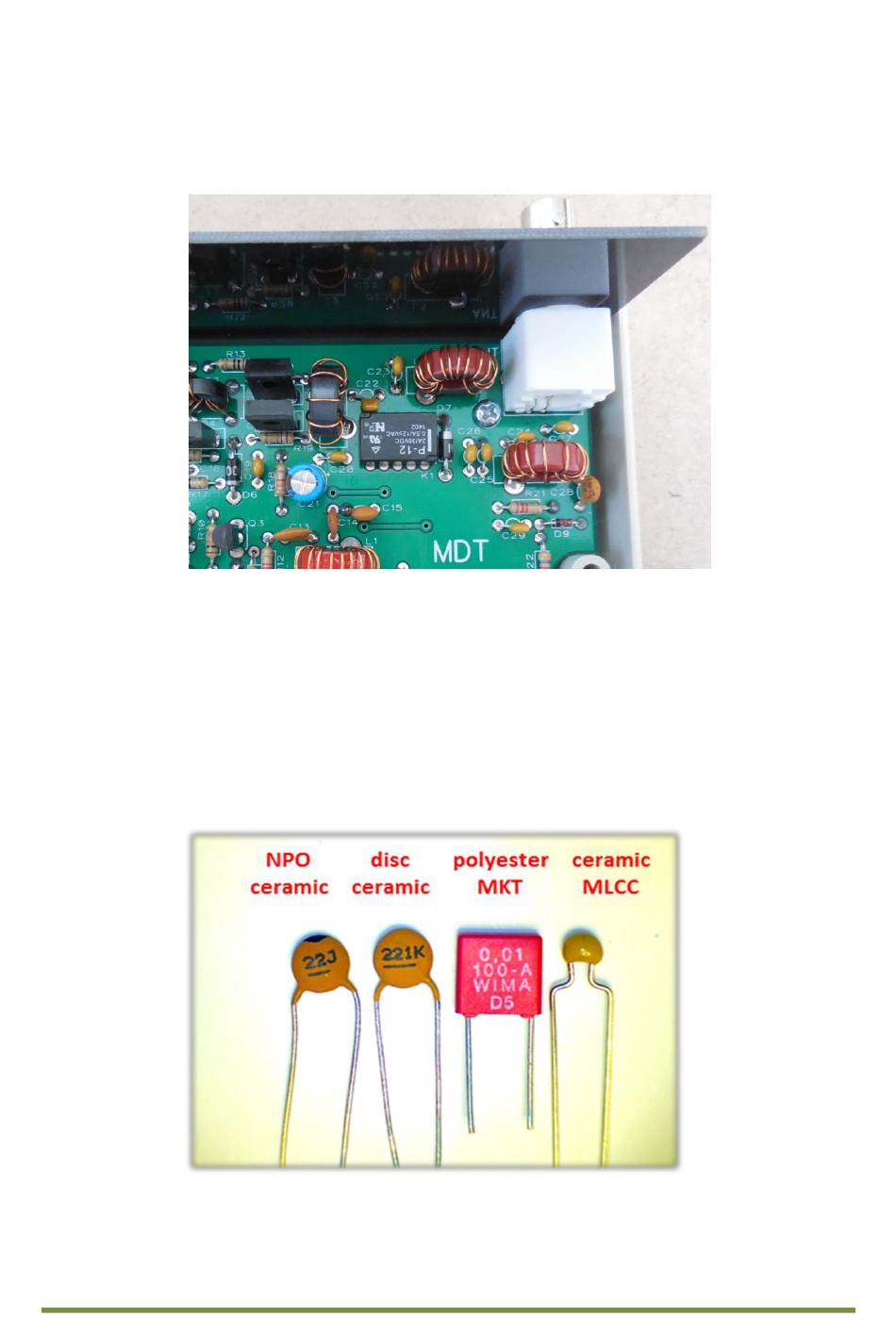

Figure 11 Relay install

Step 6: Non-polarised capacitors
Notez les différents types selon les exemples montrés à la Figure 12. Disque en céramique NPO,
disque céramique standard, polyester MKT et céramique multicouche puce condensateurs
(MLCC). Ceux-ci sont tous non polarisé et peuvent aller de toute façon. Il y a 14 x 100nf (0.1uF)
MLCC et comme ils sont assez petits installer ces premiers.

Figure 12 Non-polarised capacitors

MDT Construction Manual – Issue 4 Page 26
