Kit Polymatic 4000 - code 074 700
2. Montage et installation
Il est possible d'installer indifféremment les chaudières
à droite ou à gauche l'une de l'autre.
Choisir la formule de raccordement qui convient le
mieux au type de l'installation.
Suivant le cas il peut être nécessaire de
modifier :
-
le positionnement de la boîte à fumées de la
chaudière (Ambiance)
-
le sens d'ouverture de la porte de foyer de la
chaudière (Ambiance)
-
le sens d'ouverture de la porte de foyer de la
chaudière (Chartreuse)
-
le positionnement de la commande du volet de départ
direct (Chartreuse)
Se référer à la notice des chaudières.
Laisser un espace entre les deux chaudières afin de
laisser libre l'orifice d'air secondaire et la commande du
volet de départ direct (114 mm avec Ambiance 4125,
134 mm avec Ambiance 4135) .
L'habillage arrière de la chaudière Ambiance doit être
décalé de 6 mm vers l'arrière par rapport à l'habillage
arrière de la Chartreuse.
Présenter la boîte à fumée sur les buses d'évacuation
des chaudières pour contrôler leur bon écartement.
Retirer la boîte à fumée pour monter aisément les
tuyauteries.
Ambiance
Trappe de ramonage vers l'extérieur
Figure 3 - Positionnement de la boîte à fumées
Notice de référence "1189"
Ambiance
2.1. Raccordement hydraulique des
chaudières
Respecter le sens de montage du circulateur et du
clapet anti-retour. Il doit permettre, en cas d'arrêt du
circulateur, de diriger le circuit hydraulique, au retour
des radiateurs, vers la chaudière "bois" au travers de la
chaudière "fioul" et du clapet anti-retour.
Positionner le clapet avec l'articulation du battant vers
le haut afin de laisser libre de mouvement le battant du
clapet.
Utiliser le(s) bouchon(s) femelle fournis pour obturer le
départ inutilisé (fig. 5 et fig. 6) et le retour de la
chaudière Ambiance (fig. 6).
2.2. Raccordement au conduit de
cheminée
Le caisson est préassemblé pour un raccordement
avec une chaudière Ambiance 4125.
P o u r l e m o d è l e A m b i a n c e 4 1 3 5 , i l f a u t
supprimer la plaque d'obturation et le joint et
remplacer le cadre Ø 139 par le cadre Ø 153
(fig. 4).
Positionner le caisson sur les buses d'évacuation des
chaudières. Réaliser l'étanchéité côté Chartreuse à
l'aide du mastic fourni.
R e ma r q u e : Si n é c e s s a i r e , i l e s t p o s s i b l e d e
repositionner la réduction, fixée avec des trous
oblongs, sur la boîte à fumée (fig. 11, # 36).
Ø 153 mm

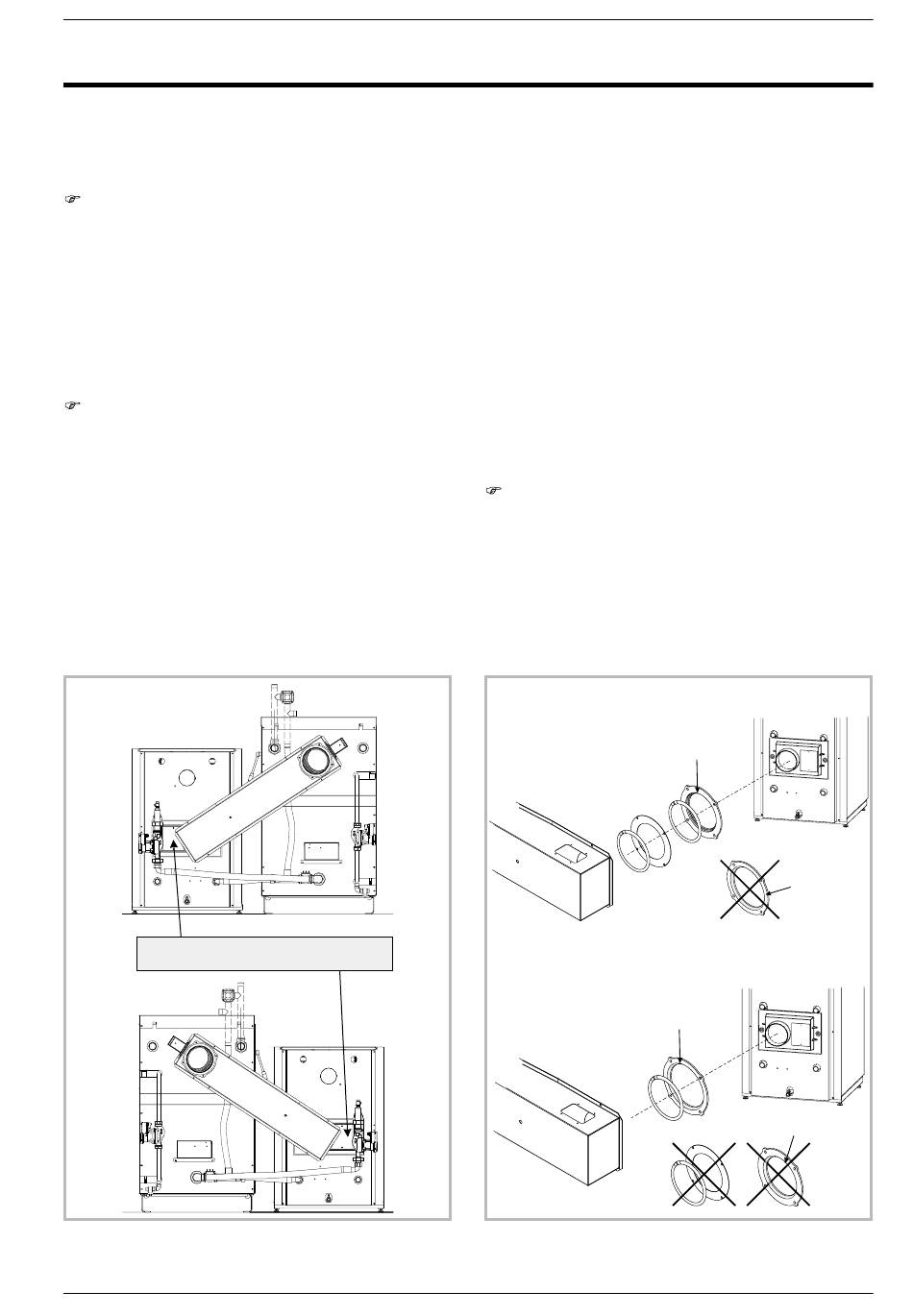

Figure 4 - Raccordement du caisson sur la chaudière
Ambiance
Ambiance 4125
Ø 139 mm
Ø 153 mm
Ambiance 4135
Ø 139 mm
