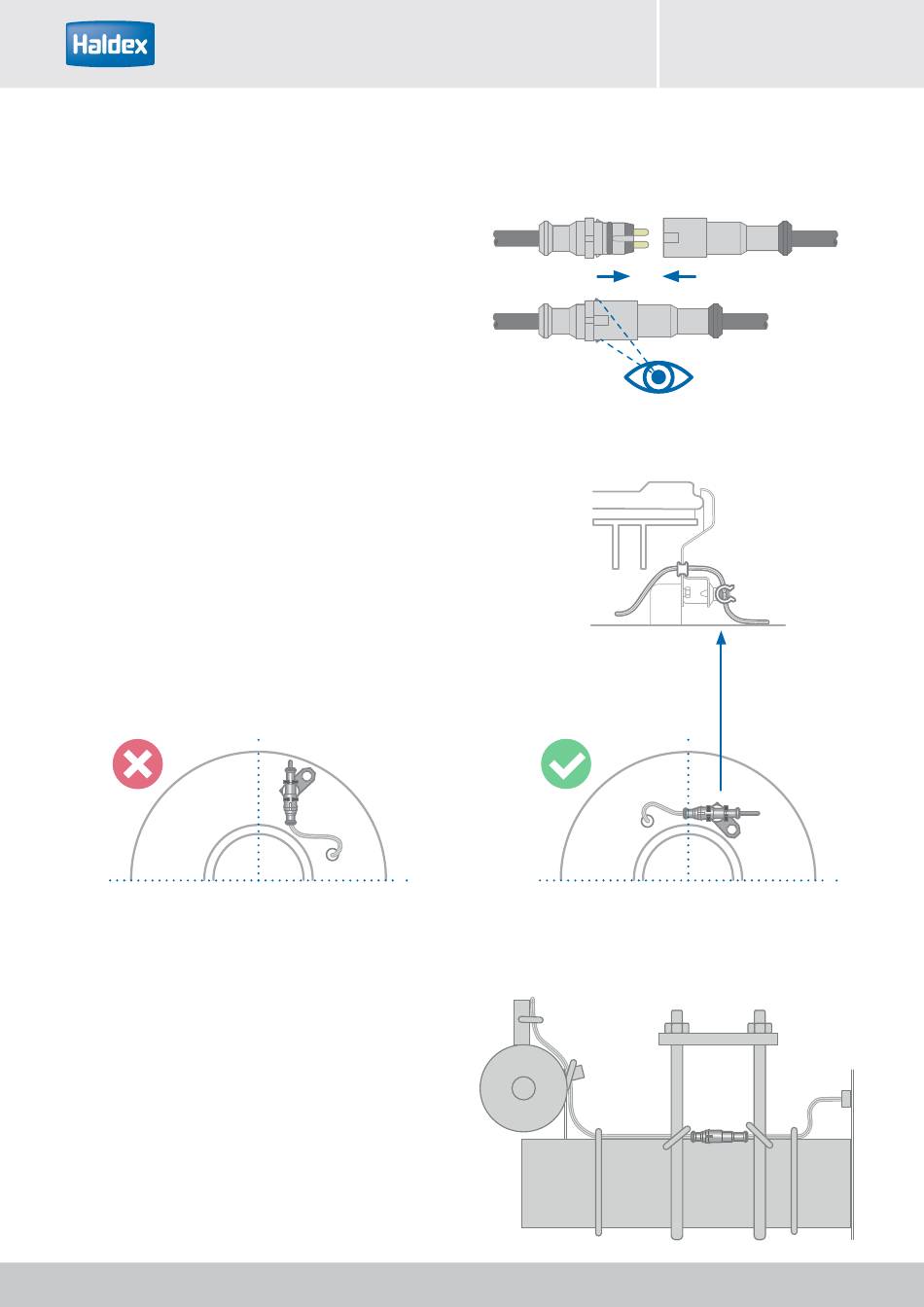

Connexion du capteur
Enfoncer totalement la fiche de la rallonge de capteur
dans la prise du câble de capteur jusqu'au «clic» pour
qu'elle ne se déconnecte pas à cause des vibrations
de l'essieu.
Haldex recommande de lubrifier préalablement tous les
composants électriques avec de la graisse diélectrique
Truck-lite NYK 77 (référence produit 905 100 499).
Utiliser un collier de fixation et un support lorsque cela
est possible pour sécuriser le raccordement du câble
de capteur.
La prise du câble de capteur doit toujours être en
position horizontale ou dirigée vers le bas afin de
réduire le risque d'infiltration d'eau.
Il est aussi possible de placer la prise du câble de
capteur sur l'essieu ou entre les boulons de la fixation
en U de l'essieu en la sécurisant avec des serre-câbles
placés à 50 mm de chaque extrémité.
38
Fiche de la rallonge
Câble de capteur
Pare-boue
Serre-câble
Essieu
