4 Aperçu pression différentielle électronique
Montage et types de protection de boîtiers
Les capteurs de pression VEGABAR 81, 82 et 83 sont disponible en
diverses matières et types de protection du boîtier. Les illustrations sui-
vantes présentent des exemples typiques.

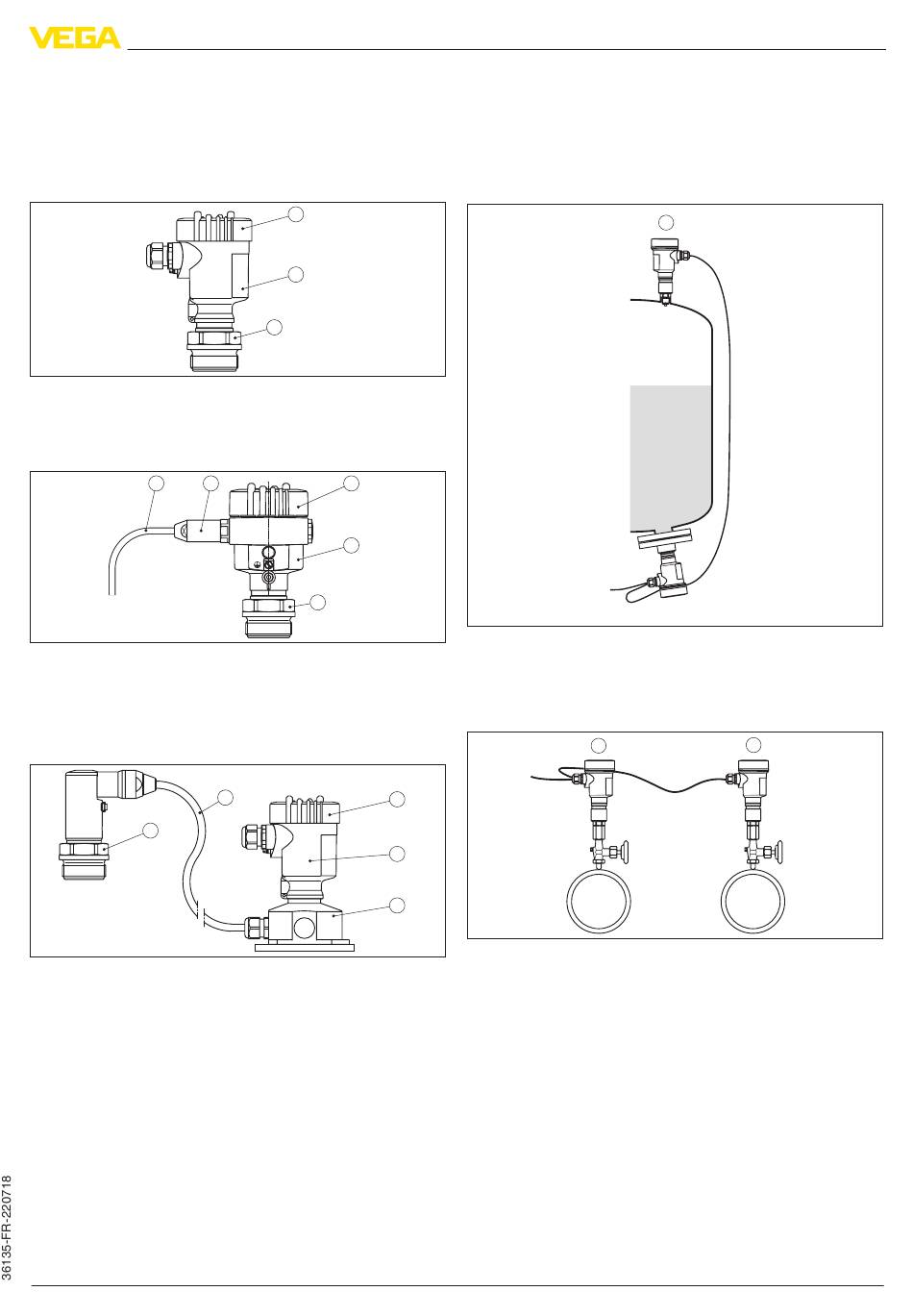

Fig. 12: Exemple de VEGABAR 82 avec boîtier en plastique et l'indice de protection
IP66/IP67
1 Couvercle de boîtier avec module de réglage et d'affichage intégré (en option)
2 Boîtier avec électronique
3 Raccord process avec cellule de mesure
5
Fig. 13: Exemple d'un VEGABAR 82 avec boîtier en aluminium en protection IP66/
IP68, 1 bar
1 Couvercle de boîtier avec module de réglage et d'affichage intégré (en option)
2 Boîtier avec électronique
3 Raccord process avec cellule de mesure
4 Presse-étoupe
5 Câble de raccordement
5
Fig. 14: Exemple de VEGABAR 82 avec la protection IP68 et une électronique
externe
1 Couvercle de boîtier avec module de réglage et d'affichage intégré (en option)
2 Boîtier avec électronique
3 Socle du boîtier
4 Câble de raccordement
5 Composants de raccordement au process
Domaines d'application
La pression différentielle électronique est utilisée pour de nombreuses
tâches de mesure, telles que des mesures de pression différentielle au
niveau de filtres ou de pompes ainsi que des mesures de niveau dans
des cuves sous pression. Grâce à l'échelonnement fin des cellules de
mesure et l'écart de mesure minimal, il est également possible de réali-
ser des mesures de débit, de densité et d'interface.
Le capteur de pression différentielle VEGADIF 85 est approprié pour tous
Pression différentielle
1
2
3
4 1
2
3
4
Aperçu pression différentielle électronique
les gaz, vapeurs et liquides pour lesquels des capteurs très résistants
aux produits sont requis. Des versions IP68 sont disponibles pour les
milieux extrêmement humides.
Mesure de niveau
Fig. 15: Disposition des éléments pour mesure de niveau dans un réservoir sous
pression
1 VEGABAR 82
2 VEGABAR 82 - Capteur secondaire
Mesure de pression différentielle
1
2
3
Fig. 16: Disposition de mesure pour la mesure de pression différentielle de gaz
dans des conduites
1 VEGABAR 82
2 VEGABAR 82 - Capteur secondaire
2
1 2
