NOTICE D'UTILISATION
4.2

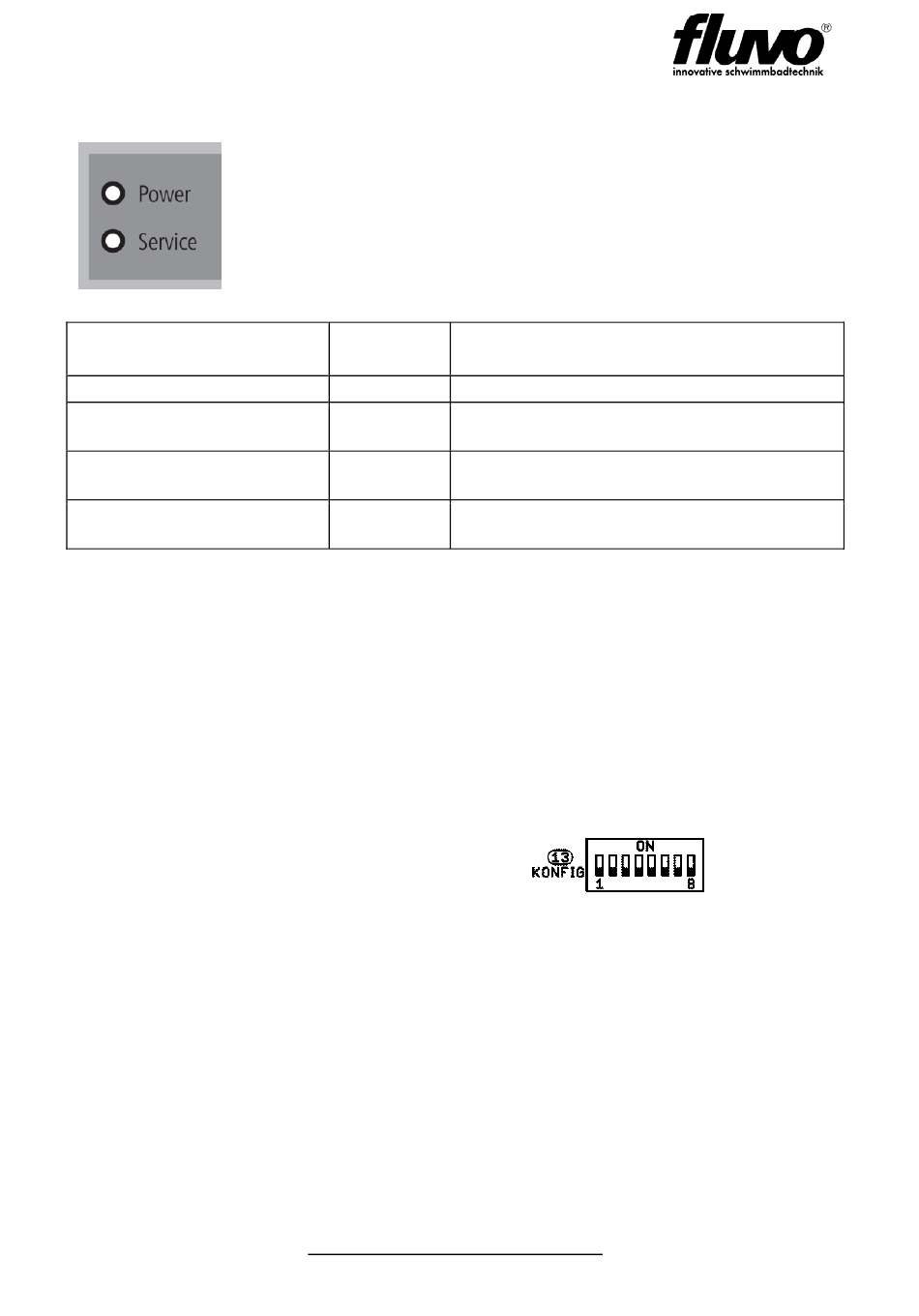

Témoins LED
Erreur
Erreur interne
Température excessive
Module d'alimentation
projecteur
Relais module
d'alimentation
Le code clignotant indique la fréquence à laquelle la LED rouge clignote
successivement.
Lorsque plusieurs erreurs sont présentes en même temps, celles-ci sont indiquées l'une
après l'autre. Après affichage de la dernière erreur, la première erreur active est de
nouveau affichée.
4.3
Synchronisation de plusieurs unités de commande LED
Le bus de synchronisation est disponible pour l'exploitation de plusieurs unités de
commande avec le même signal de commande. Dans ce cadre, un appareil sur lequel le
signal de commande est raccordé est exploité en tant que MAÎTRE. Les appareils
restants sont exploités en tant qu'ESCLAVES.
Le réglage MAÎTRE [ARRÊT] / ESCLAVE
[MARCHE] est effectué via la pos.5
Un appareil ESCLAVE utilise exclusivement les informations de luminosité du bus de
synchronisation. Chaque unité de commande LED dispose d'une entrée et d'une sortie
pour la synchronisation. Il s'agit d'un bus RS485. L'entrée et la sortie sont connectées
en parallèle et ont ainsi la même valeur électrique.
Une unité de commande LED peut être configurée comme maître ou esclave via le
commutateur DIP 5. Jusqu'à 32 esclaves peuvent être raccordés à un maître. La
longueur de câble totale de la ligne de synchronisation ne doit pas dépasser une
longueur totale de 30 m. En cas de longueur plus importante, une terminaison de
120 ohms doit être prévue sur les deux extrémités du bus de synchronisation.
LuchsNT
Version : 27142-A.1
L'unité commande indique l'état actuel de l'appareil sur la surface
frontale. Une LED clignotant en vert 1 x par seconde indique que
l'appareil est opérationnel. Lorsque les projecteurs sont actifs, la
LED verte est allumée en permanence.
En cas d'erreur, cette dernière est signalisée par un code
clignotant de la LED rouge. Les erreurs suivantes sont définies :
Code
clignotant
1
2
3
4
Sous réserve de modifications techniques
Schmalenberger GmbH + Co. KG
D-72072 Tübingen / Allemagne
Cause
La température de l'appareil dépasse la
température de désactivation
L'alimentation du projecteur ne délivre pas
de tension
Le relais de sortie ne commute pas
15
