3.7

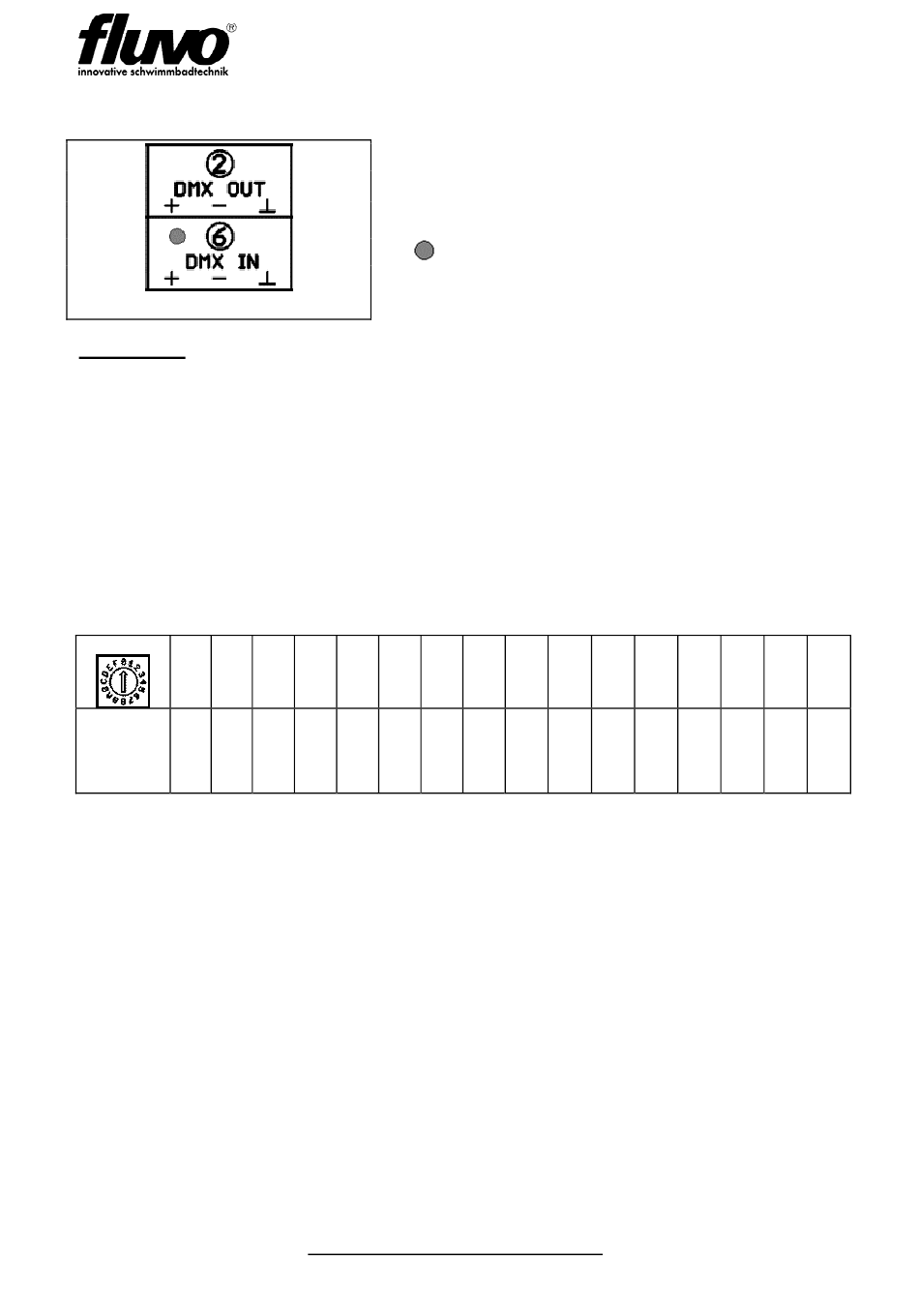

Borne de commande « DMX »
Remarque :
L'interface dispose d'une isolation galvanique
Pour l'installation du bus, il est impératif d'utiliser des câbles blindés torsadés par
paire. Par ex. câble réseau CAT6
Veiller à la bonne polarité du raccordement du bus
En cas d'inversion de polarité, l'affichage du signal DMX peut s'allumer !
Le bus DMX doit être fermé sur les deux extrémités avec une terminaison de ligne.
Veiller à la bonne activation de la résistance de terminaison voir 3.4 commutateur
pos.8. L'exploitation sans terminaison BUS correcte peut engendrer des erreurs de
transmission.
3.7.1
Régler l'adresse de démarrage DMX
DMX
0
1
Adresse
de
1
1
démarrage
DMX
Remarque concernant la position de commutateur 0
Variable, uniquement sur demande
Préréglage adresse de démarrage DMX 1
3.7.2
Activation individuelle DMX des projecteurs LED
Cette fonction est possible en option sur demande. Fonction pas comprise dans la
version standard.
10
+
–
LED
2
3
4
5
6
16
31
46
61
79
Sous réserve de modifications techniques
Schmalenberger GmbH + Co. KG
D-72072 Tübingen / Allemagne
NOTICE D'UTILISATION
Ligne « A » ou « + »
Ligne « B » ou « – »
Masse / blindage
Affichage du signal DMX
Si la LED est allumée, un signal DMX est
présent sur l'entrée
7
8
9
A
91 106 121 136 151 166 181 196 211
B
C
F
E
F
LuchsNT
Version : 27142-A.1
