Baumer FlexBar HRT Guide Rapide

Masquer les pouces
1
2
3
4
5
6
7
8

Publicité

Table des Matières

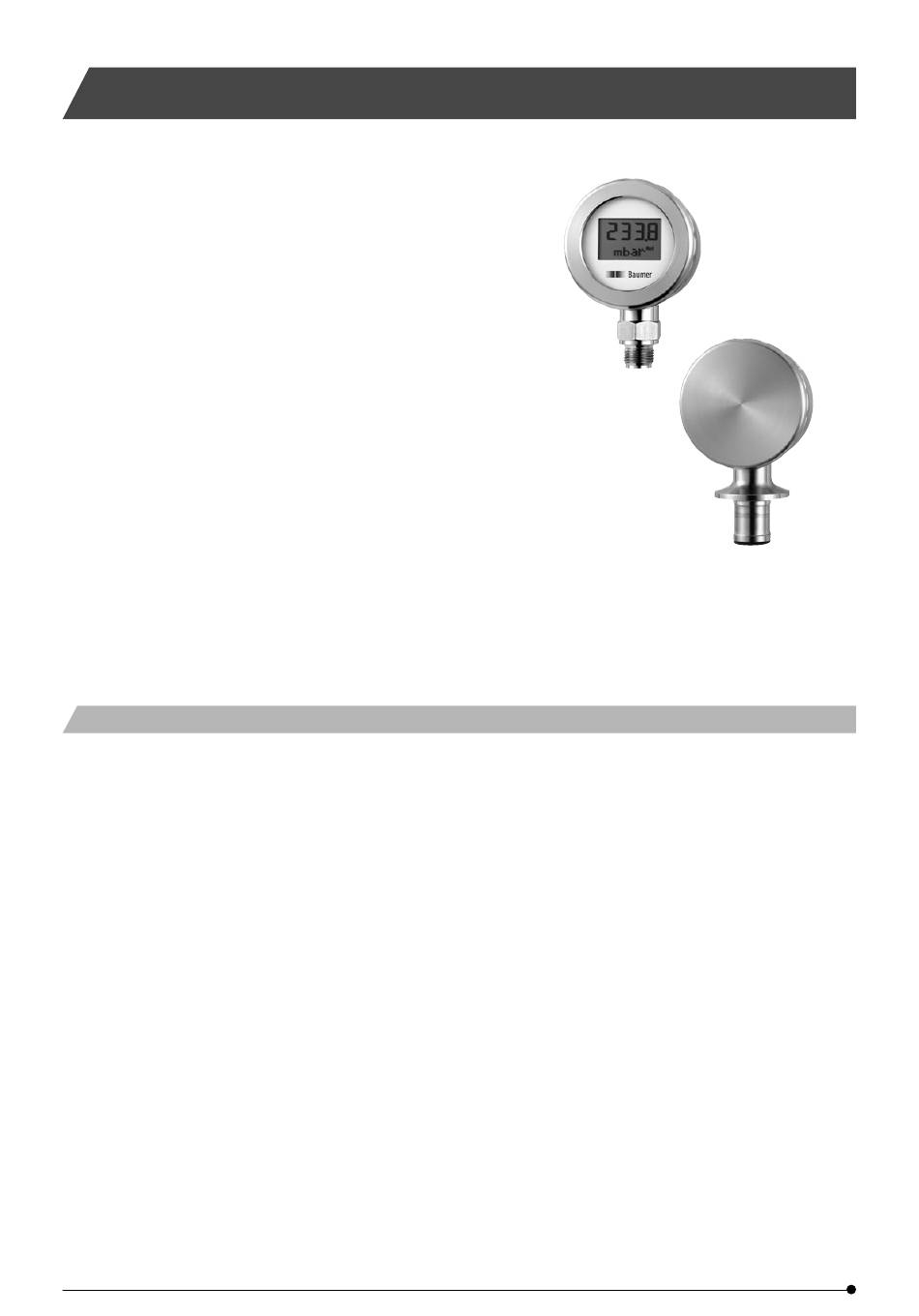

FlexBar HRT Transmetteur de pression
Transmetteur 4...20 mA, 2-fi ls,
communication HART
Confi guration de la pleine échelle, des unités de
mesure et de l'amortissement
Ajustement d'échelle 25:1
Ajustement du zéro
Calibration sur 2-points
-1(0)...400 bar
Pression relative ou absolue
Surpression admissible 400%
Raccords de pression aseptiques
Ex ia IIC T5/T6, ATEX II 1G
Ex nA II T4/T5, ATEX II 3G
Description
Le FlexBar HRT est un transmetteur de pression confi gurable, alimenté
par la boucle de courant. Le FlexBar HRT mesure la pression au
moyen d'une jauge de contrainte polysilicium. L'électronique est
séparée du process par une membrane et un fi lm d'huile.
Trois différents types d'huiles sont disponibles, incluant une huile
minérale conforme aux exigences FDA pour les applications
agro-alimentaires et pharmaceutiques.
L'électronique est logée dans un boîtier hermétique séparé, ce qui
confère au FlexBar HRT une résistance exeptionelle à l'humidité. La
connexion électrique est réalisée au moyen de connecteurs ou presse-
étoupe.
®
La communication HART
transmetteur.
www.bourdon-haenni.com
Sous réserve des modifi cations sans préavis
®
permet l'étalonnage et l'ajustage en ligne du
FlexBar HRT s'utilise pour les applications agro-alimentaires et
pétrochimiques pour la mesure de pression relative et absolue des
machines, systèmes hydrauliques, etc.
Une gamme complète de raccords de pression et la confi gurabilité font
du FlexBar HRT le choix idéal pour toutes applications de mesure de
pression.
Des raccords de pression aseptiques sont disponibles conformément
aux standards en vigueur sur la base d'un raccord G1/2A et d'un rac-
cord à membrane affl eurante.
(Voir fi che technique "Accessoires pour FlexBar HRT"
L'affi cheur LCD FlexView est disponible en option.
Notice technique 3400-1
Page 1

Publicité

Table des Matières
loading

Manuels Connexes pour Baumer FlexBar HRT

Sommaire des Matières pour Baumer FlexBar HRT

  • Page 1 Le FlexBar HRT est un transmetteur de pression confi gurable, alimenté FlexBar HRT s’utilise pour les applications agro-alimentaires et par la boucle de courant. Le FlexBar HRT mesure la pression au pétrochimiques pour la mesure de pression relative et absolue des moyen d’une jauge de contrainte polysilicium.

  • Page 2: Données Techniques

    Données techniques Entrée Conditions environnementales Limites de mesure Voir “Codes de commande” Temperature stockage -40...85°C Surpression 400% PE, max. 600 bar (continu.) Temperature procédé Standard: -30...120°C SIP < 150°C, < 60 min. Sortie Avec refroidisseur: -30...200°C Signal 4...20 mA ou 20...4 mA {1} (Filling fl...

  • Page 3: Description Complémentaire

    à l’hélium. ® Grâce à la capacité de communication HART , FlexBar HRT peut FlexBar HRT peut être confi guré avec un confi gurateur portable fonctionner comme un équipement conventionnel 4...20 mA ou peut HART ®...
  • Page 4 Codes de commande - FlexBar HRT 816x xxxx xxxx Type 4´ Caractère 4...20 mA 4...20 mA avec opto-relais 4...20 mA avec communication HART ® 4...20 mA avec communication HART ® et opto-relais Sécurité 5´ Caractère Standard Ex ia IIC T5/T6, ATEX II 1G Ex nA II T4/T5, ATEX II 3G Connexion câble...

  • Page 5: Connexion Électrique

    > 250 Ohms (ou maître) avec affi cheur FlexView (en option) Note Lorsque la confi guration de FlexBar HRT est réalisée au moyen du ® confi gurateur portable HART , la somme des résistances en série sur la boucle 4...20 mA doit être supérieure à 250 Ohms. Le confi gurateur doit contenir le fi...

  • Page 6: Dimensions

    Dimensions [mm] L’affi cheur FlexView est optionnel Presse-étoupe M16 ou ø86 FlexBar HRT G1/2A, avec presse-étoupe Raccord de pression en bas Raccord de pression en bas Raccord de pression en bas. Avec connecteur. Vue de côté. Avec affi cheur. Vue de face.
  • Page 7 DN 51 ø70 DN 38 ø55 DN 51 ø65 Ecrou femelle tournant SMS 1145 Raccord SMS 1145 Notes Dimension totale FlexBar HRT: Boîtier + (refroidisseur) + raccord de pression www.bourdon-haenni.com Notice technique 3400-1 Sous réserve des modifi cations sans préavis Page 7...
  • Page 8 G1/2A membrane affl eurante (Optionel) > 250 Ohms) Le FlexBar HRT est certifi é Ex ia IIC T5/T6 et ATEX II 1G selon les directives en vigueur de l’Union Européenne. Le FlexBar HRT doit être installé en respectant scrupuleusement les directives pour zones 0 ou 1.
