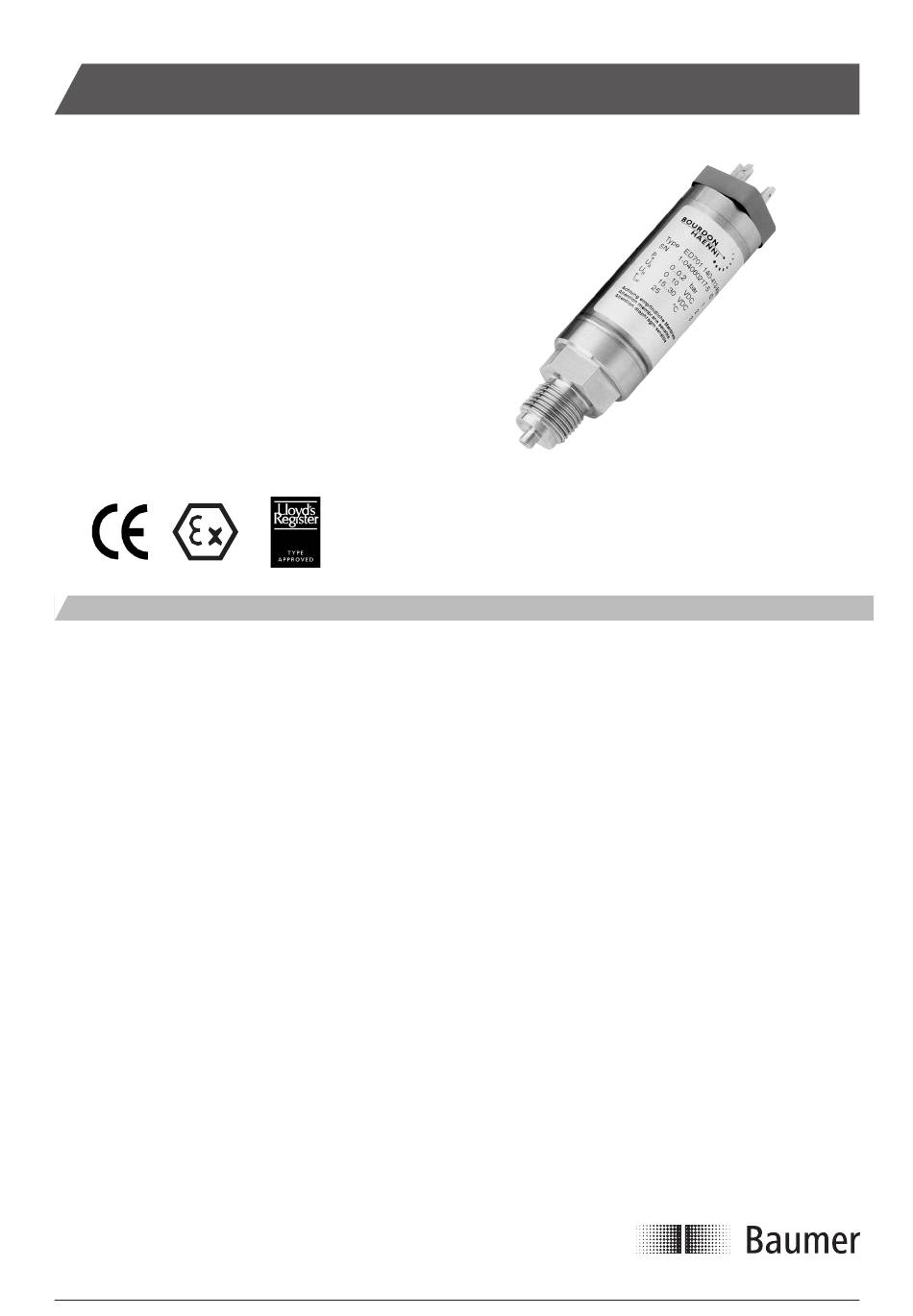

ED701 – Transmetteur de pression industriel
Raccords de pression industriels
Nombreux raccordements électriques
Sorties tension et 4 ... 20 mA
Classes de précision 0,1%, 0,2% et 0,4% de l'étendue
de mesure
Temps de réponse < 25 ms (Option 5 ms)
Stabilité à long terme
Excellente répétabilité
Compensation active de la dérive en température
ATEX II 1G, II 2G, II 1/2G et II 1D
Homologation Lloyd's Register
Description
La série de transmetteur de pression ED701 est de par son
large choix de raccords de pression et de raccords électriques
très fl exible et convient à une très grande variété d'utilisation.
Les transmetteurs de pression ED701 sont disponibles dans les
versions boucle de courant 4 ... 20 mA ou tension. Une haute
précision dans une large plage de température, une excellente
répétabilité, une stabilité à long terme élevée ainsi qu'un temps
de réponse court (jusqu'à 5 ms) en sont les principales caracté-
ristiques.
Le capteur en silicium piézorésistif est encollé par anodisa-
tion sur une base en verre très résistant, qui repose sur une
construction en acier inoxydable. Cet assemblage garantit une
excellente isolation thermique.
Le capteur est isolé du processus par une membrane en acier
inoxydable (1.4435 / 316L) et un liquide de remplissage. L'élec-
tronique est placée dans le boîtier hermétique du transmetteur,
ce qui procure à l'ED701 une excellente résistance à l'humidité,
aux chocs et aux vibrations. La classe de protection, IP 65 ou
IP 67, est fonction du choix du raccordement électrique.

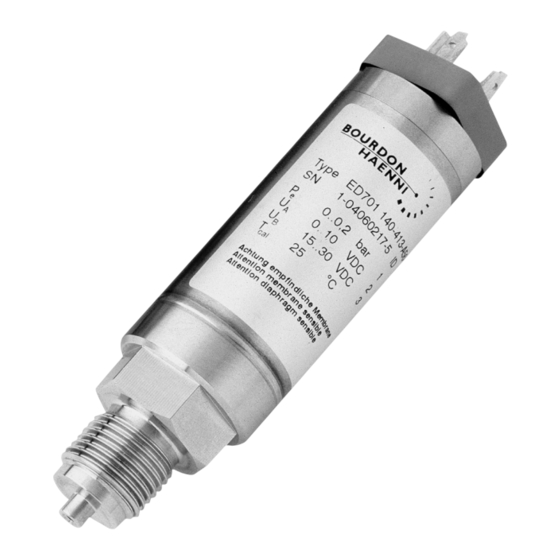

ED701 avec membrane affl eurante:
se référer à la fi che technique ED701_Hygienic (D6.181, ED701 – Transmetteur de pression aseptique)
www.baumerprocess.com
Dessins et caractéristiques sous réserve de modifi cations
L'électronique est une unité de traitement des signaux, équipée
d'un microcontrôleur rapide, permettant une compensation des
dérives de signal du capteur dues à la température, et ce dans
une large plage de températures et avec un temps de réponse
rapide.
L'ED701 est disponible avec un large éventail de raccordements
électriques et de raccords de pression pour répondre à tout
besoin spécifi que. Le raccordement électrique se remplace aisé-
ment et donne accès au décalage du point zéro.
De par sa conception et sa construction complètement en
acier inoxydable l'ED701 est adapté à tout type d'application
industrielle. L'utilisation en atmosphère explosive (gaz, vapeurs
et poussières) est assurée grâce à la certifi cation ATEX qui lui est
délivrée. L'ED701 est également homologué Lloyd's Register, ce
qui en fait le produit idéal pour les environnements tels que dans
les applications marines, offshore et industrielles.
Notice technique A 11 D6.180
Page 1
