Mise en service
01-15 seulement : commutateurs supplémentaires optionnels
Important : Couper impérativement l'alimentation électrique pour les travaux
de réglage sur l'appareil à l'aide d'outils.
Atteindre la position souhaitée. Le goujon fileté S permet de fixer les cames sur l'arbre.
Le réglage précis s'effectue à l'aide d'un tournevis sur la vis de réglage F. Tourner
cette dernière jusqu'à entendre un léger clic du commutateur. Les positions de
commutation sont transmises via les bornes 20 à 28.

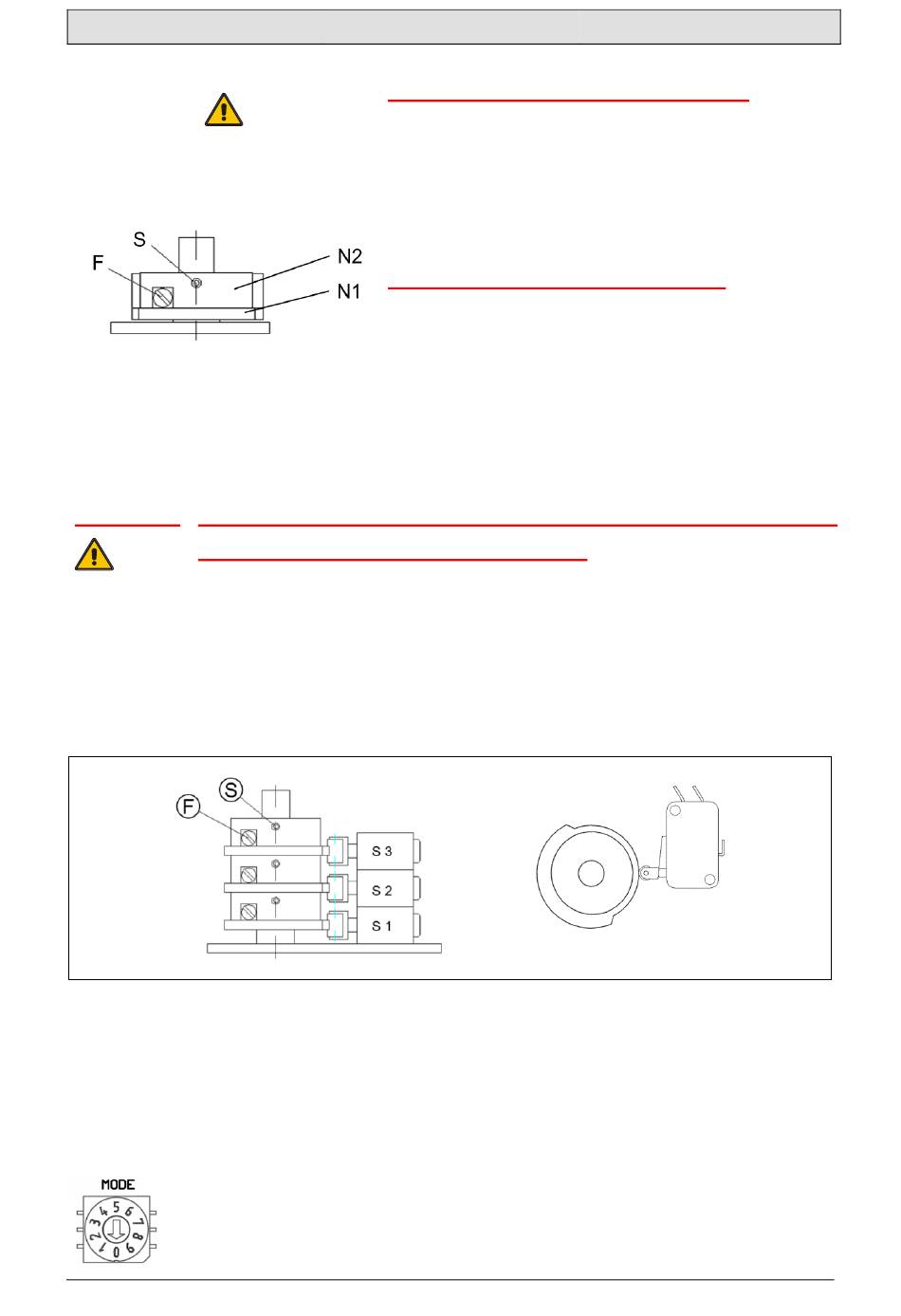

Figure 4 : commutateurs supplémentaires optionnels 01-15
Mode veille
Pour le mode Veille, positionner le sélecteur rotatif Mode (voir la figure 1) en Position
"0".
© Antriebs- & Regeltechnik Schimpf GmbH
Débrancher l'alimentation électrique !
Tourner le fin disque à cames N1 à l'aide de la
vis de réglage F jusqu'à ce que le commutateur
S1 se commute de façon audible.
Brancher l'alimentation électrique !
Vérifier par un mouvement de rotation électrique
le réglage des positions de commutation.
23
