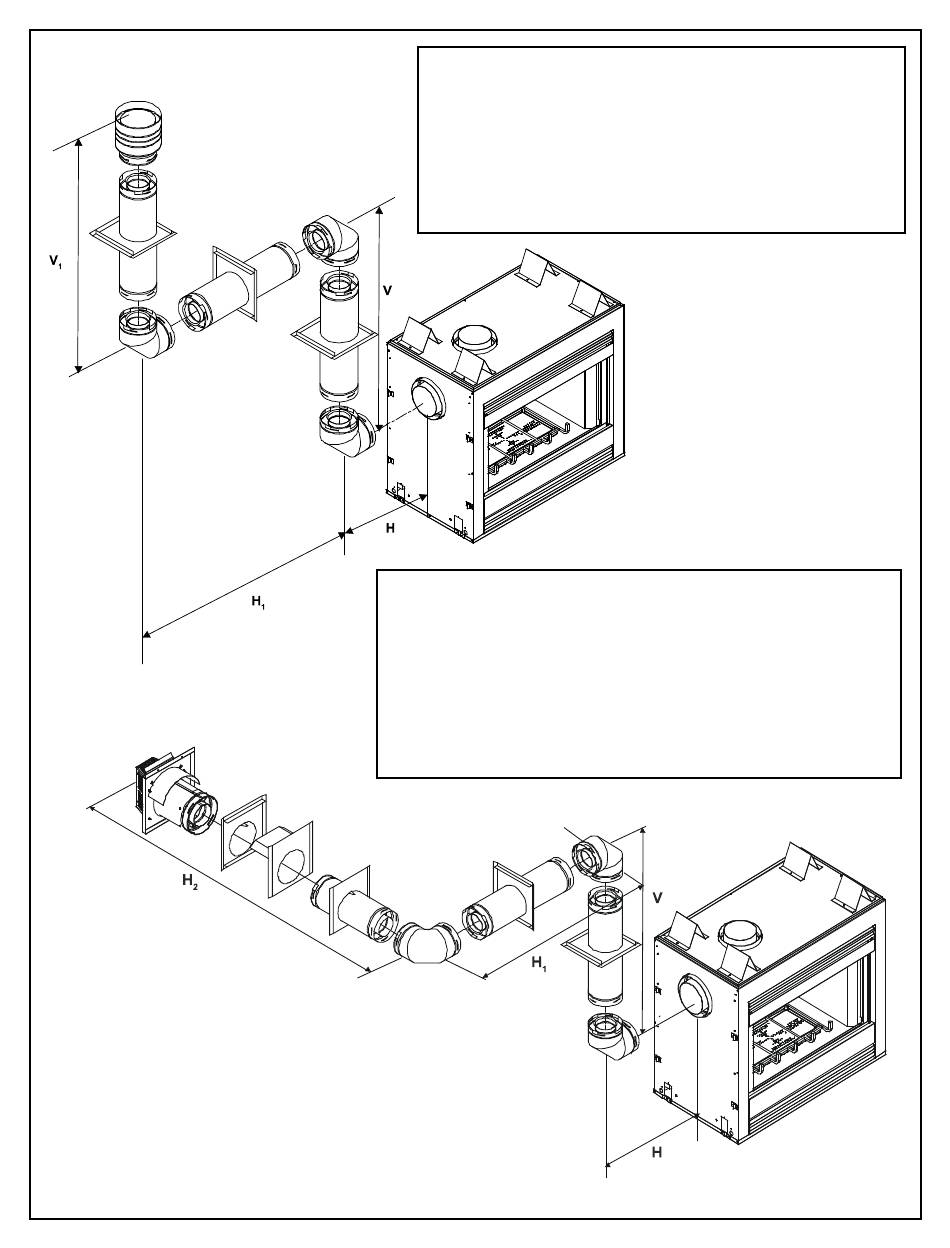

Figure 14. Évacuation avec trois coudes de 90°
ÉVACUATION AVEC TROIS COUDES DE 90°
1 pi MIN. (305 mm) 2 pi MAX. (610 mm)
2 pi MIN. (610 mm) 4 pi MAX. (1,22 m)
3 pi MIN. (914 mm) 6 pi MAX. (1,86 m)
4 pi MIN. (1,22 m) 8 pi MAX. (2,48 m)
8 pi MAX. (2,48 m)
V + V + H + H
1
ÉVACUATION AVEC TROIS COUDES DE 90°
V
1 pi MIN. (305 mm) 2 pi MAX. (610 mm)
2 pi MIN. (610 mm) 4 pi MAX. (1,22 m)
3 pi MIN. (914 mm) 6 pi MAX. (1,86 m)
4 pi MIN. (1,22 m) 8 pi MAX. (2,48 m)
8 pi MAX. (2,48 m)
V + H + H
1
20
3 pi MAX. (914 mm)
6 pi MAX. (1,86 m)
9 pi MAX. (2,7m)
12 pi MAX. (3,6m)
17 pi MAX. (5,1m)
= 37 pi MAX. (11,3 m)
1
H H + H
3 pi MAX. (914 mm)
6 pi MAX. (1,86 m)
9 pi MAX. (2,7m)
15 pi MAX. (4,5m)
17 pi MAX. (5,1m)
+ H = 37 pi MAX. (11,3 m)
2
+ H
1 2
