ÉTAPE
ANCRAGE DE L'ABRI AU SOL
ÉTAPE OBLIGATOIRE
19
1.
Vérifiez que l'abri soit bien positionné sur la fondation en
béton suivant l'emplacement prévu au début du mon-
2.
tage.
Positionnez avec soin le cadre plancher au centre de la
fondation, dont la taille doit dépasser d'au moins 10cm
3.
(4") de celle du cadre.
Assurez-vous que le cadre soit bien d'équerre: mesurez
4.
les diagonales, qui doivent être égales (schéma "A").
Le cadre plancher est muni de trous d'ancrage de 6mm
(1/4") de diamètre sur le seuil et le long du rebord
intérieur des traverses de base avant, latérales et arrière.
Ces trous servent aux vis d'ancrage, pour fixer l'abri sur
5.
la fondation (béton ou dalles): schémas "B" et "C".
Une fois le cadre plancher d'équerre, marquez la posi-
tion de tous les trous d'ancrage sur le béton avec un
6.
feutre noir: vous repérez ainsi tous les trous
d'ancrage.
A l'aide d'une perceuse électrique et d'une mèche au
carbure (dont la dimension doit correspondre à celle de
7.
la cheville d'ancrage), percez chaque trou selon les
8.
repères précédemment marqués au feutre.
Insérez une cheville d'ancrage par trou.
Fixez toutes les traverses de base dans la fondation à
SEUIL
l'aide des vis d'ancrage.
INTÉRIEUR

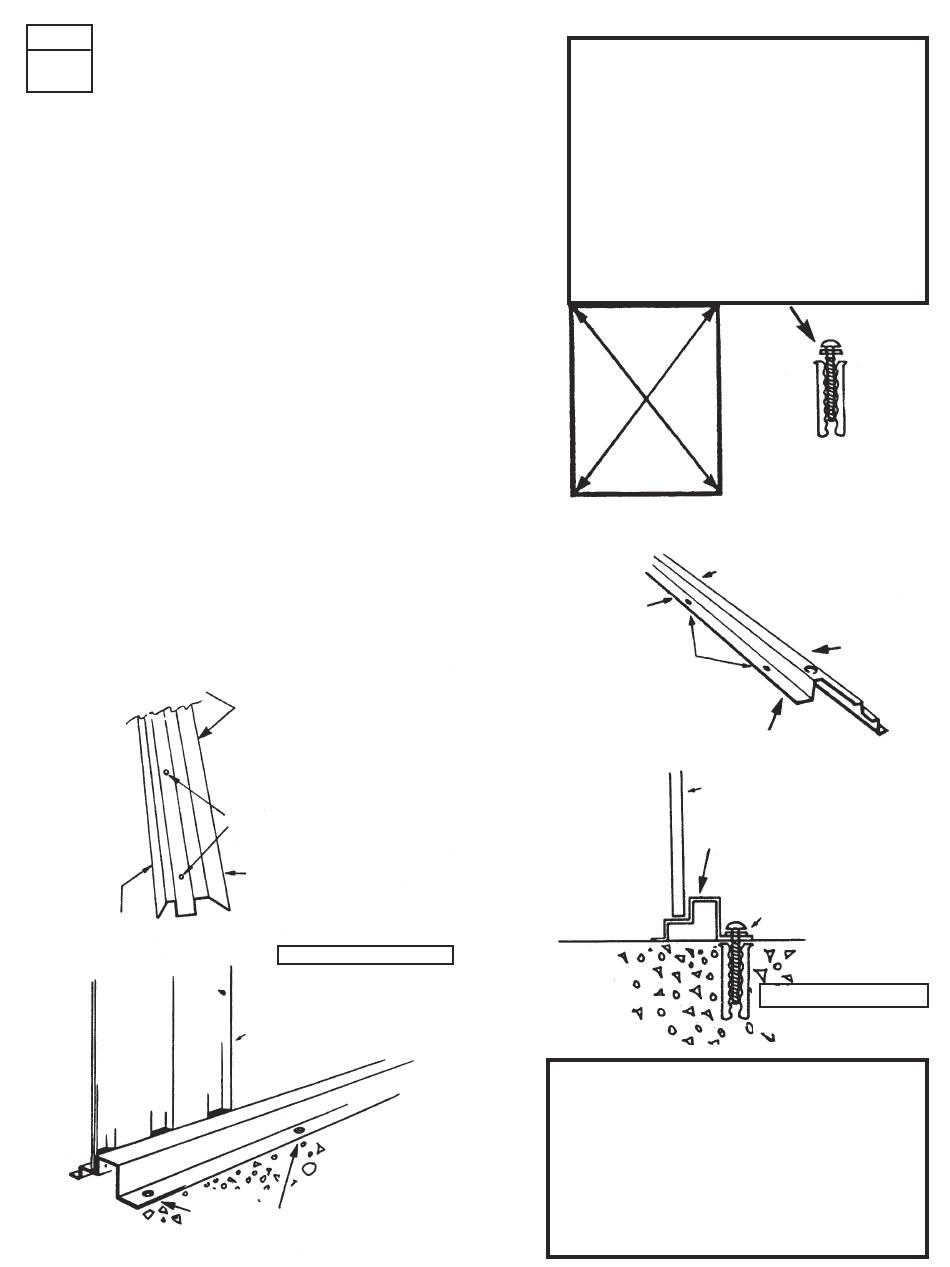

SCHÉMA"B"
TROUS D'ANCRAGE
EXTÉRIEUR
INTÉRIEUR DE L'ABRI
PANNEAU MURAL
TROUS D'ANCRAGE
REMARQUE: Les vis d'ancrage, rondelles et
chevilles d'ancrage ne sont PAS FOURNIES
dans le sac de visserie. Vous pouvez vous
procurer dans une quincaillerie des vis à
béton pour ancrage No. 10 de 38mm ( 1 1/2")
de long, des rondelles, des chevilles
d'expansion ainsi qu'une mèche au carbure
correspondant à taille de la cheville d'ancrage.
64 (6x4): 12
65 (6x5): 14
66 (6x6): 14
SCHÉMA"A"
ENTRÉE
TRAVERSE
DE BASE
LATÉRALE
TROUS D'ANCRAGE
Cet abri a été conçu pour résister à des vents
d'intensité normale, lorsqu'il a été monté et installé
suivant les instructions fournies. Le fabricant ne
peut être tenu responsable d'aucune conséquence
résultant d'une installation non conforme aux
instructions, ni d'aucun dommage imputable aux
conditions climatiques ou aux catastrophes
naturelles.
16
QUANTITÉ REQUISE
67 (6x7): 18
69 (6x9): 20
VIS D'ANCRAGE
RONDELLE ET
CHEVILLE
SCHÉMA"C"
TRAVERSE DE BASE
ARRIÈRE
EXTÉRIEUR
INTÉRIEUR
PANNEAU MURAL
TRAVERSE DE BASE
VIS D'ANCRAGE
RONDELLE ET
CHEVILLE
INTÉRIEUR DE L'ABRI
IMPORTANT
FA16
