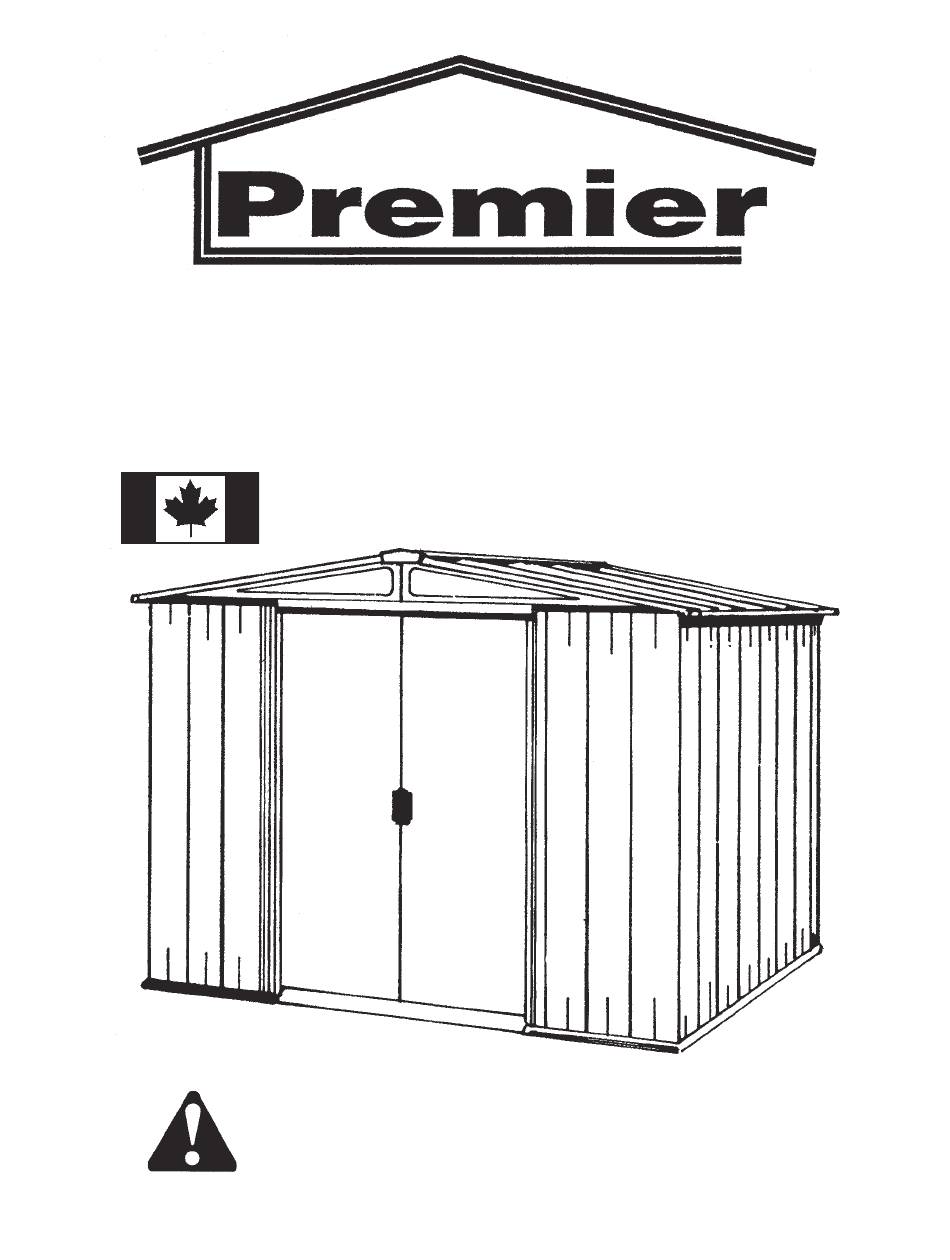

FL01

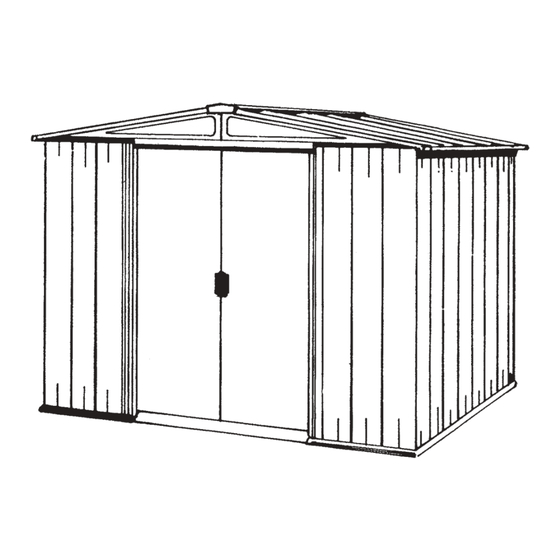

MANUEL D'ASSEMBLAGE POUR LES
MOD LES
RG105, RG106, RG107, RG108, RG109
PG105, PG106, PG107, PG108, PG109
100% CANADIEN
ATTENTION: Le bord de certaines pièces peut être tranchant. Faites preuve
de prudence lorsque vous manipulez les pièces afin d'éviter les accidents.
Pour votre sécurité, lisez les mesures de sécurité données dans le présent
manuel avant d'entreprendre la construction de l'abri. Portez des gants lorsque
vous manipulez des pièces en métal.
15-5780311
Publicité
Table des Matières
Manuels Connexes pour Premier RG105
Sommaire des Matières pour Premier RG105
- Page 1 FL01 MANUEL D'ASSEMBLAGE POUR LES MOD LES RG105, RG106, RG107, RG108, RG109 PG105, PG106, PG107, PG108, PG109 100% CANADIEN ATTENTION: Le bord de certaines pièces peut être tranchant. Faites preuve de prudence lorsque vous manipulez les pièces afin d'éviter les accidents.
- Page 2 SOMMAIRE FJ02 • • Liste des pièces Avant le montage • • Montage de l'abri Ancrage / fondation PAS DE PANIQUE! L’assemblage peut vous paraître compliqué lorsque vous commencez à déballer les pièces nécessaires au montage de l’abri… mais ce n’est pas le cas. Suivez tout simplement les instructions illustrées dans ce manuel et votre abri s’érigera rapidement et facilement.
-
Page 3: Important
IMPORTANT FS03 CONSIGNES DE SÉCURITÉ À RESPECTER DURANT LA CONSTRUCTION Avant d’être assemblées, certaines pièces de l’abri peuvent présenter des bords tranchants. Portez des gants de travail lorsque vous manipulez les pièces. Lorsque vous utilisez un outil électrique quelconque, portez des lunettes de sécurité. N’utilisez pas d’outils électriques dans un endroit mouillé... -
Page 4: Table Des Matières
LISTE DES PIÈCES FE04 IMPORTANT...Lorsque vous commandez des pièces détachées, n'oubliez pas de préciser le numéro de référence gravé sur la surface galvanisée de la pièce. S'il s'agit de panneaux muraux, de panneaux d'angle et de panneaux de toit, il faudra également préciser le modèle de l'abri, et la couleur ainsi que les dimensions des panneaux. -
Page 5: Pièces Non Identifiées Par Une Référence
Pièces non identifiées par une référence FE05 Panneau d'angle Panneau mural Demi-panneau mural Pignon gauche Pignon droit Panneau Demi-panneau de toit de toit Ruban d'étanchéité Poignée de porte Petites rondelles Panneau de porte (plaquette de 64) Articles dans le sac de visserie Embout d'angle Glissière Espaceur de bas... -
Page 6: Traverse De Base Latérale 2
ÉTAPE FE06 TRAVERSES LATÉRALES ET ARRIÈRE Voir pages 4 et 5 pour la description, Assemblez les traverses de base latérales (quantité: 2) la référence exacte en les faisant se chevaucher. Alignez les gros trous l'un sur et la quantité de l'autre. - Page 7 FA07 ÉTAPE MONTAGE DU CADRE PLANCHER Positionnez les 4 traverses de base du cadre plancher sur votre fondation. Utilisez les vis autotaraudeuses de 10mm (3/8") de long pour les angles avant et les angles arrière. Assurez-vous que le cadre soit bien d'équerre, en mesurant les diagonales.
-
Page 8: Traverse Supérieure Arrière 2 2 2
FE08 É T A P E PANNEAUX D'ANGLE Voir pages 4 et 5 Positionnez les panneaux d'angle arrière et fixez-les pour la description, aux traverses de base arrière et latérales, le rebord la référence exacte étroit du panneau sur le côté du bâtiment. et la quantité... -
Page 9: Rail De Porte 2 2 2
FE09 É T A P E MONTAGE DU RAIL DE PORTE ET Voir pages 4 et 5 DU LINTEAU DE PORTE pour la description, la référence exacte Montez les pièces du rail de porte référence 106H et la quantité de (quantité: 2) sur le linteau de porte référence 1035H. -
Page 10: Linteau De Porte 1 1 1
FE10 É T A P E MONTANTS DE PORTE, LINTEAU DE PORTE ET ENTRETOISE INTERMÉDIAIRE AVANT Dévissez les panneaux d'angle là où vous le jugerez nécessaire afin d'installer les montants de porte référence 109** de chaque côté du seuil. Faites glisser le montant de porte sous le panneau mural, et sous le linteau de porte. - Page 11 FE11 É T A P E PANNEAUX MURAUX LATERAUX ET ARRIÈRE Installez les panneaux muraux sur chaque côté en les fixant aux traverses supérieures et inférieures. REMARQUE - sur les modèles 106 (10x6) et 108 (10x8), on utilise un demi-panneau mural plus petit, sur les côtés uniquement.
-
Page 12: 2 - * Pignon Gauche 2 2 2
FE12 É T A P E INSTALLATION DES SUPPORTS DE POUTRE FAÎTIÈRE SECONDAIRE AUX PIGNONS Fixez un support de poutre faîtière secondaire référence C50 à chaque pignon. FIXEZ LES SUPPORTS ICI UTILISEZ CES PIGNON GAUCHE PIGNON DROIT TROUS SUPPORT DE POUTRE FAÎTIÈRE SECONDAIRE RÉF. - Page 13 FE13 É T A P E MONTAGE DES POUTRES FAÎTIÈRES PRINCIPALE ET SECONDAIRES Assemblez la poutre faîtière principale en choisissant les deux pièces à combiner (en les encastrant) pour obtenir la taille correspondant à votre modèle d'abri (voir tableau ci-dessous). REMARQUE - modèles 105 (10x5) et 106 (10x6): ces pièces sont en un seul morceau (pas d'assemblage requis - ne pas faire l'étape 2 ci-dessous, aller directement à...
-
Page 14: Poutre Faîtière Principale 2
FE14 ÉTAPE INSTALLATION DES POUTRES FAÎTIÈRES SUPPORT DE POUTRE FAÎTIÈRE SECONDAIRE RÉF. Positionnez les deux parties de la poutre faîtière principale C50 UTILISEZ CES TROUS de chaque côté des rebords de pignon. Voir schéma "A". SCHÉMA "B" Fixez à l'aide de boulons et d'écrous. Modèles 105 (10x5), 106 (10x6), et 107 (10x7): sur POUTRE FAÎTIÈRE... - Page 15 FE15 É T A P E INSTALLATION DES PANNEAUX DE TOIT Voir pages 4 et 5 Installez les panneaux de toit en les faisant se chevaucher l'un sur pour la description, l'autre. Fixez-les aux poutres faîtières et aux traverses supérieures la référence exacte à...
-
Page 16: Couvre-Faîtière
FE16 É T A P E INSTALLATION DU COUVRE-FAÎTIÈRE Positionnez avec soin le couvre-faîtière et faites-vous aider par VOIR LES PAGES 4 et 5 une personne sur une échelle à l'extérieur de l'abri pour pouvoir POUR LE PROFIL, LE repositionner et appuyer lorsque c'est nécessaire. NUMERO EXACT ET LA De l'intérieur de l'abri, commencez par l'extrémité... - Page 17 FS17 ANCRAGE DE L'ABRI AU SOL É T A P E REMARQUE: Les vis d'ancrage, rondelles et ÉTAPE OBLIGATOIRE chevilles d'ancrage NE SONT PAS fournies dans le sac de visserie. Vous pouvez vous Vérifiez que l'abri soit bien positionné sur la fondation en procurer dans une quincaillerie des vis à...
- Page 18 FE18 ETAPE MONTAGE DE LA PORTE ET DE SES ACCESSOIRES Montez les entretoises de porte référence 1030 en haut et en bas contre le panneau de porte gauche, exactement tel qu'illustré. Alignez les trous de l'entretoise avec les trous du panneau de porte. Fixez aux bouts seulement.
- Page 19 FF19 ÉTAPE SCHÉMA "A" POSE DE LA PORTE RAIL DE PORTE (DE L'INTERIEUR) De l'angle intérieur de l'abri, installez le rebord inférieur de la porte gauche dans le rail de la traverse de base. Positionnez le haut de la porte de manière à...
