ÉTAPE
PANNEAUX MURAUX LATÉRAUX ET ARRIÈRE
9
1.
Installez les panneaux muraux sur chaque côté en les fixant aux traverses supérieures et
inférieures. REMARQUE - sur le modèle 64 (6x4) et 66 (6x6), on utilise un demi-panneau
mural plus petit sur les côtés uniquement.
2.
À mi-hauteur du mur, là où les panneaux muraux se chevauchent, fixez chaque panneau mural à
l'aide de boulons et d'écrous de 10mm (3/8") de long. Voir schéma "A".
3.
Procédez de la même façon que ci-dessus pour installer les panneaux muraux arrière.
UTILISEZ LES VIS AUTO-TARAUDEUSES DE 10mm
(3/8") DE LONG
UTILISEZ DES ÉCROUS ET LES BOULONS
DE 10mm (3/8") DE LONG
ÉTAPE
ENTRETOISES INTERMÉDIAIRES LATÉRALES ET ARRIÈRE
10
1.
Assemblez les entretoises intermédiaires latérales (quantité: 2) en les faisant se chevaucher. Voir
schéma "A". Fixez l'entretoise intermédiaire aux panneaux muraux en les vissant de l'extérieur de
l'abri. Procédez de même pour l'autre côté. REMARQUE: dans le cas des modèles 64 (6x4),
65 (6x5) et 66 (6x6), ces pièces sont en un seul morceau (pas d'assemblage requis).
2.
Procédez de la même façon pour assembler et fixer les entretoises intermédiaires arrière
référence 640H (quantité: 2). Voir schéma "B".

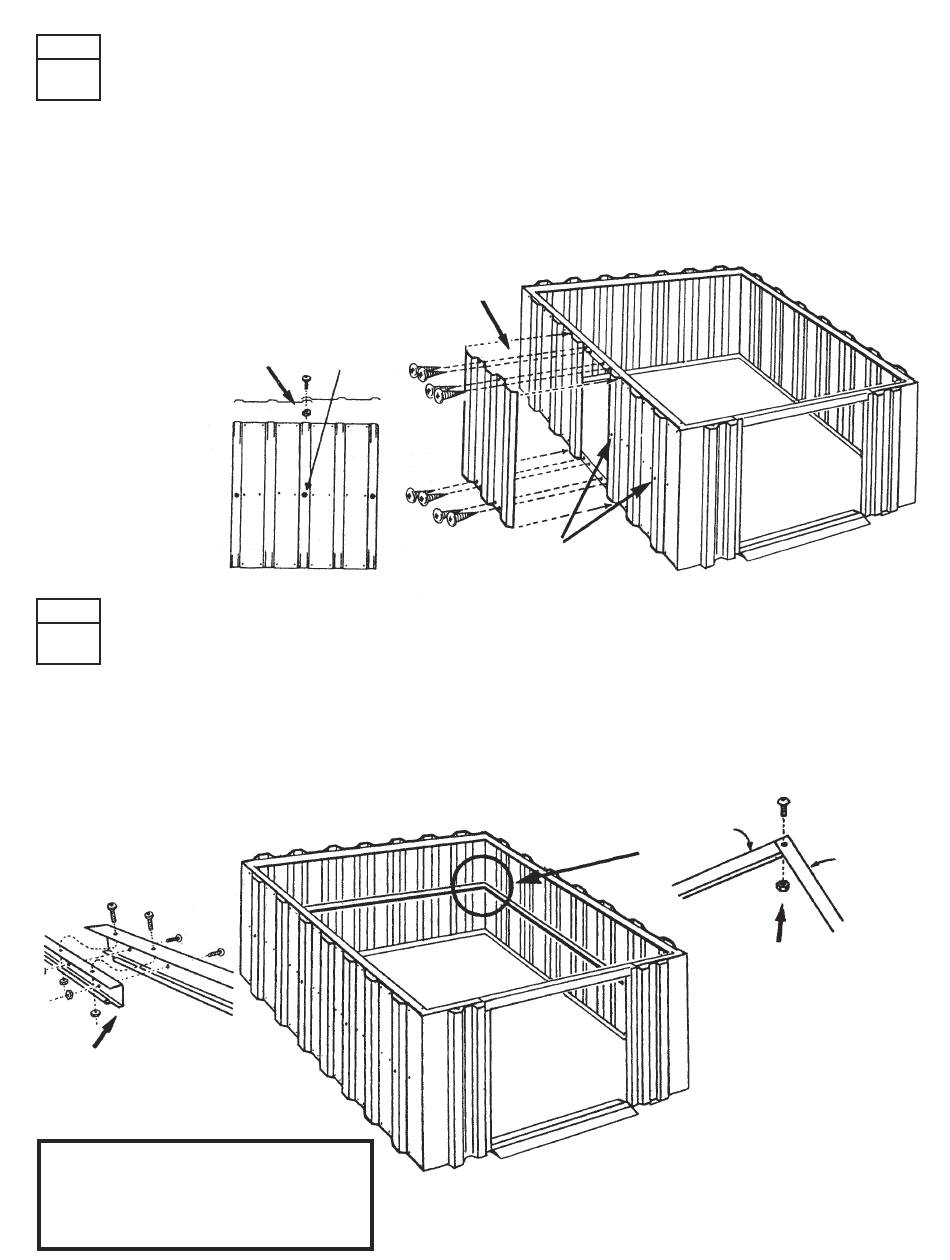

SCHÉMA"A"
UTILISEZ DES ÉCROUS ET
LES BOULONS DE 10mm
(3/8") DE LONG
TOUS LES PANNEAUX MURAUX DOIVENT
ENTRE ATTACHES AUX TRAVERSES
SUPÉRIEURES,
INTERMÉDIAIRES
ET
INFÉRIEURES.
SCHÉMA "A"
ENTRETOISES
TRAVERSES
SCHÉMA "A"
SCHÉMA
11
SCHÉMA "B"
ARRIÈRE
"B"
UTILISEZ DES ÉCROUS
ET LES BOULONS DE
10mm (3/8") DE LONG
FA11
CÔTÉ
