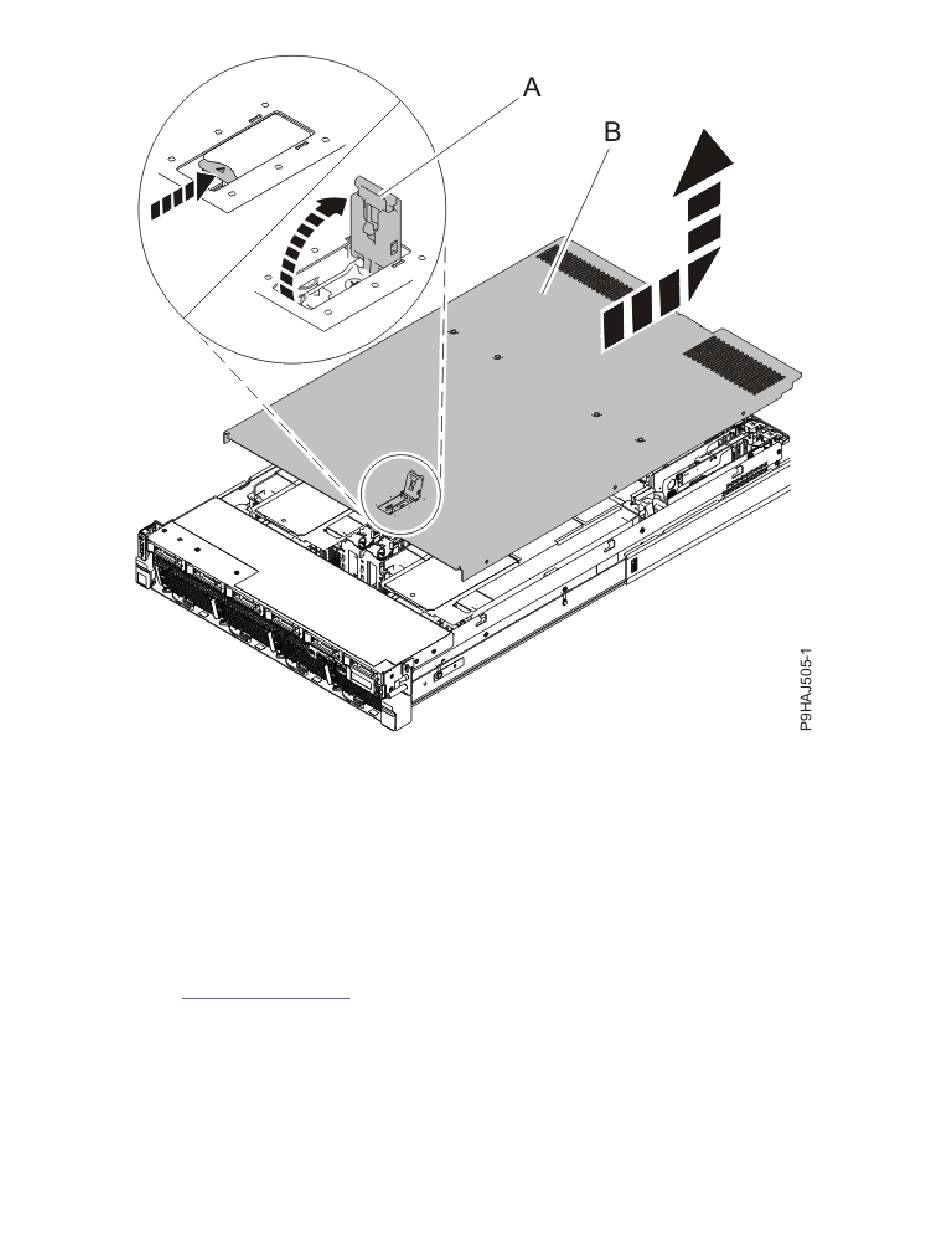

Figure 29. Retrait du capot d'accès
Retrait du câble du panneau de commande sur les systèmes 9008-22L, 9009-22A ou
9223-22H
Pour retirer le câble d'un panneau de commande, suivez les étapes de la procédure ci-dessous.
Procédure
1. Assurez-vous que le bracelet antistatique est bien attaché et qu'il est connecté à une prise de mise à la
terre ou relié à une surface métallique non peinte. Si ce n'est pas le cas, faites-le maintenant.
2. Soulevez chaque grille d'aération (A) vers le haut.
Voir la Figure 30, à la page 34.
Placez les grilles d'aération à l'envers sur un emplacement propre de façon à ce que la mousse ne soit
pas contaminée par des polluants. Lorsqu'une grille d'aération est retournée, maintenez le capot
d'unité détachable afin d'éviter qu'il se desserre.
Câbles de panneau de commande sur les systèmes 9008-22L, 9009-22A ou 9223-22H 33
