REMARQUE :
Vérifiez que le socle en ciment est sec
avant de poursuivre l'installation.
2. Faites passer les fils de mise à la terre dans leur tranchée
respective depuis la boîte à vanne jusqu'à l'extrémité inférieure
de la colonne de montage. Veillez à ne pas dépasser la
distance maximale recommandée pour les fils (voir tableau des
distances maximales des fils page xxxx). Faites remonter les fils
dans la colonne jusqu'à ce qu'ils dépassent d'au moins 30 cm
(12 po) depuis le haut de la colonne de montage (voir B1).
3. Retirez la porte du contrôleur LEIT en utilisant la clé de
porte (incluse) et glissez le contrôleur en position dans la partie
supérieure de la colonne de montage. Vérifiez que les 30 cm
(12 po) de fil qui dépassent sont maintenant à l'intérieur
du contrôleur et qu'ils ne risquent pas de retomber dans la
colonne (voir C1).
4. Insérez les deux entretoises de fixation et les deux vis
(toutes incluses avec la colonne de montage) dans les
orifices situés sur les parties inférieures gauche et droite du contrôleur. Serrez
les vis avec la clé hexagonale (incluse) jusqu'à ce que le contrôleur cesse de
tourner et qu'il ne puisse plus être retiré de la colonne de montage (voir D1).
5. Branchez les fils de la station au contrôleur à l'aide d'un dénude-fil standard.
Dénudez 7,6 mm (3/10 po) d'isolant en partant de l'extrémité de chaque fil coloré
(désigné) de la station. Branchez les fils chromocodés (chaud) dans la barrette de
connexion indiquant le numéro de station et serrez la vis du connecteur à l'aide
d'un tournevis. Branchez le fil blanc (commun) dans l'un des deux connecteurs
blancs communs portant la mention « common » et situés sur la partie inférieure
de la barrette de connexion, puis serrez la vis du connecteur à l'aide d'un
tournevis. Si vous utilisez une vanne maîtresse, branchez le fil rouge (chaud) de la vanne maîtresse dans la station
portant la mention « MV/P » (voir Figure E1). Pour la pompe ou tout autre matériel électrique, voir les installations
détaillées en page 10.
3. INSTALLATION DU CAPTEUR
L'adaptateur étanche pour capteur de type commutateur SKIT offre un moyen rapide et fiable de brancher
un capteur de type commutateur compatible pour la pluie, l'humidité ou autre, et normalement fermé. Le
branchement peut s'effectuer soit directement vers les contrôleurs d'irrigation de la série LEIT, soit vers l'un des
actionneurs d'électrovanne micro alimentés.
3.1 Branchement du capteur sur une station inutilisée
S'il reste une station inutilisée sur le contrôleur LEIT, branchez le capteur directement dessus à l'aide d'un SKIT
8821-4.
a. Faites passer un fil rouge (chaud) depuis la position inutilisée du connecteur de station sur le contrôleur LEIT
jusqu'au fil rouge (chaud) du SKIT 8821-4. Ensuite, faites passer un fil blanc (commun) de la position de la
station du connecteur commun sur le contrôleur LEIT au fil blanc (commun) du SKIT. Pour finir, épissurez les
deux fils noirs SKIT avec les deux fils normalement fermés (N/C) du capteur (voir Figure B, Option 1).
3.2 Connexion au capteur quand aucune station n'est disponible :
Si aucune station n'est pas disponible, ou si le contrôleur est trop éloigné du capteur, raccordez le SKIT 8821-4 aux
actionneurs LEMA au niveau de la vanne la plus proche de l'emplacement du capteur voulu. Cette méthode peut
être utilisée pour minimiser les passages excessifs de fils (voir Figure B, Option 2).
b. Choisissez la vanne la plus proche de l'emplacement du capteur. Sur l'actionneur installé de la série LEMA,
épissurez le fil rouge (chaud) avec le fil rouge (chaud) du SKIT ET le fil de mise à la terre rouge (chaud) en
créant une connexion trifilaire. Ensuite, épissurez le fil blanc (commun) du LEMAS avec le fil blanc (commun)
du SKIT et branchez-les tous les deux sur le fil commun de mise à la terre. Vous aurez une fois de plus une
connexion trifilaire. Pour finir, épissurez les deux fils noirs du SKIT avec les deux fils normalement fermés
(N/C) du capteur.
3.3 Capteurs compatibles avec les contrôleurs LEIT :
Les capteurs de pluie proposés sont le HUNTER MINI-CLICK II et le RAIN BIRD RSD.
Les capteurs d'humidité existent dans les séries IRROMETER RA et TGA.
Le capteur de gel proposé est le HUNTER FREEZE-CLICK.
REMARQUE :
les capteurs sans fil ne sont pas compatibles avec des contrôleurs de LEIT.

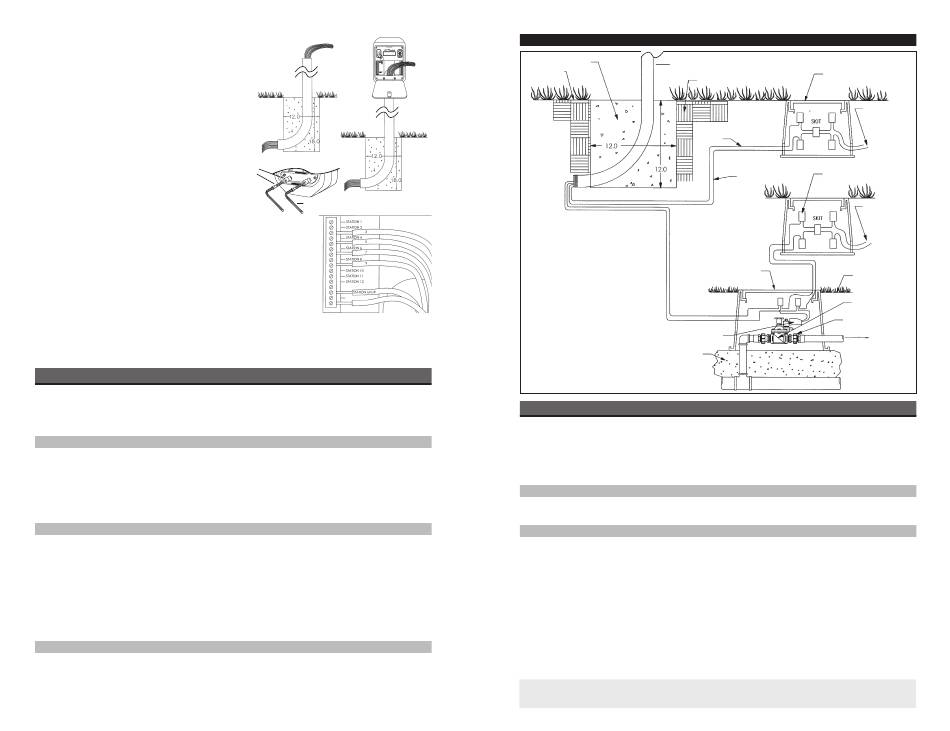

C1
B1
Boulon d'écartement
Vis
Clé hexagonale 3/16 PO
D1
COMMUN
COMMUN
8
OPTIONS D'INSTALLATION DE CAPTEUR
SOCLE EN BÉTON
SURFACE FINIE
E1
Figure B
4. POMPE OU TOUTE INSTALLATION DE MATÉRIEL ÉLECTRIQUE
S'il faut ACTIONNER une pompe, un injecteur de fertilisant, une fontaine ou une lumière, il existe deux possibilités
de connexion à l'aide du module de l'interface relais RKIT 8810S.
Les unités RKIT 8810S sont utilisées pour commuter des circuits électriques de 10 A à une tension atteignant
jusqu'à 240 V c.a. ou 30 V c.c.
REMARQUE :
Le RKIT 8810S peut être utilisé avec les séries LEIT 4000, X et XRC.
4.1 Installation du RKIT à la borne de la Vanne maîtresse/Pompe
Pour faire fonctionner toutes les vannes avec l'unité auxquelles elles sont connectées (par ex., pompe), branchez le
RKIT à la borne Vanne maîtresse/pompe (voir Figure C).
4.2 Installation du RKIT à l'une des bornes d'extrémité de la station de vanne
Faites fonctionner uniquement le numéro de la vanne sur laquelle le RKIT a été installé (par ex., la fontaine se
mettra en marche/s'arrêtera uniquement avec la station qui utilise le RKIT).
Pour installer le RKIT, faites passer un fil rouge (chaud) reliant le RKIT et n'importe quelle autre borne de
la station du contrôleur. Ensuite, faites passer un fil blanc (commun) entre le RKIT et la borne d'extrémité
commune ou, si cela n'est pas possible, épissurez ce fil avec le fil de mise à la terre commun à l'aide d'un
connecteur étanche. Faites passer les deux fils noirs entre le RKIT et le matériel c.a./c.c. et branchez-les au
circuit à commuter correspondant (par ex., relais de démarrage de la pompe).
Veillez à utiliser des connecteurs à épissure sèche étanches pour tous les branchements.
REMARQUE :
Si le RKIT est connecté à un circuit de plus de 24 volts, il doit être logé dans sa propre
boîte de connexion haute tension conformément aux codes électriques en vigueur.
Si le courant de la bobine du relais de démarrage de la pompe est supérieur à 2 A (modèle 8810S 2 A jusqu'à août
2007) ou à 10 A (modèle 8810S 10 A après août 2007), utilisez un dispositif rotatif pilote.
AVERTISSEMENT :
tension. Ne pas brancher le RKIT sur un circuit supérieur à 380 volts.
COLONNE DU CONTRÔLEUR
TERRE DE REMBLAI
Option 1
Capteur connecté au
contrôleur à l'aide
d'un adap
FIL
CHAUD
FIL COMMUN
Option 2
Capteur connecté à
une vanne à l'aide d'un
adaptateur SKIT
BOÎTE À VANNE
RECTANGULAIRE 12 PO
(30,4 CM) (TYP.)
ACTIONNEUR ALIMENTÉ
PAR MICRO-PUISSANCE
LEMA
GRAVIER
CONDUITE PRINCIPALE
Le RKIT ne peut pas être logé dans la même boîte que du matériel à basse
9
BOÎTE À VANNE RONDE 6 PO
(15,2 CM) (TYP.)
VERS LE
CAPTEUR
CONNECTEURS ÉTANCHES
À ÉPISSURE SÈCHE
VERS LE
CAPTEUR
SURFACE FINIE
VANNE EN LIGNE
SÉRIE 150HE.XXX
RACCORD TOURNANT
SÉRIE 23-XXX
VERS LES
ARROSEURS
