Kit d'éclairage routier
Groupe de déplacement Groundsmaster
N° de modèle 30670
Sécurité

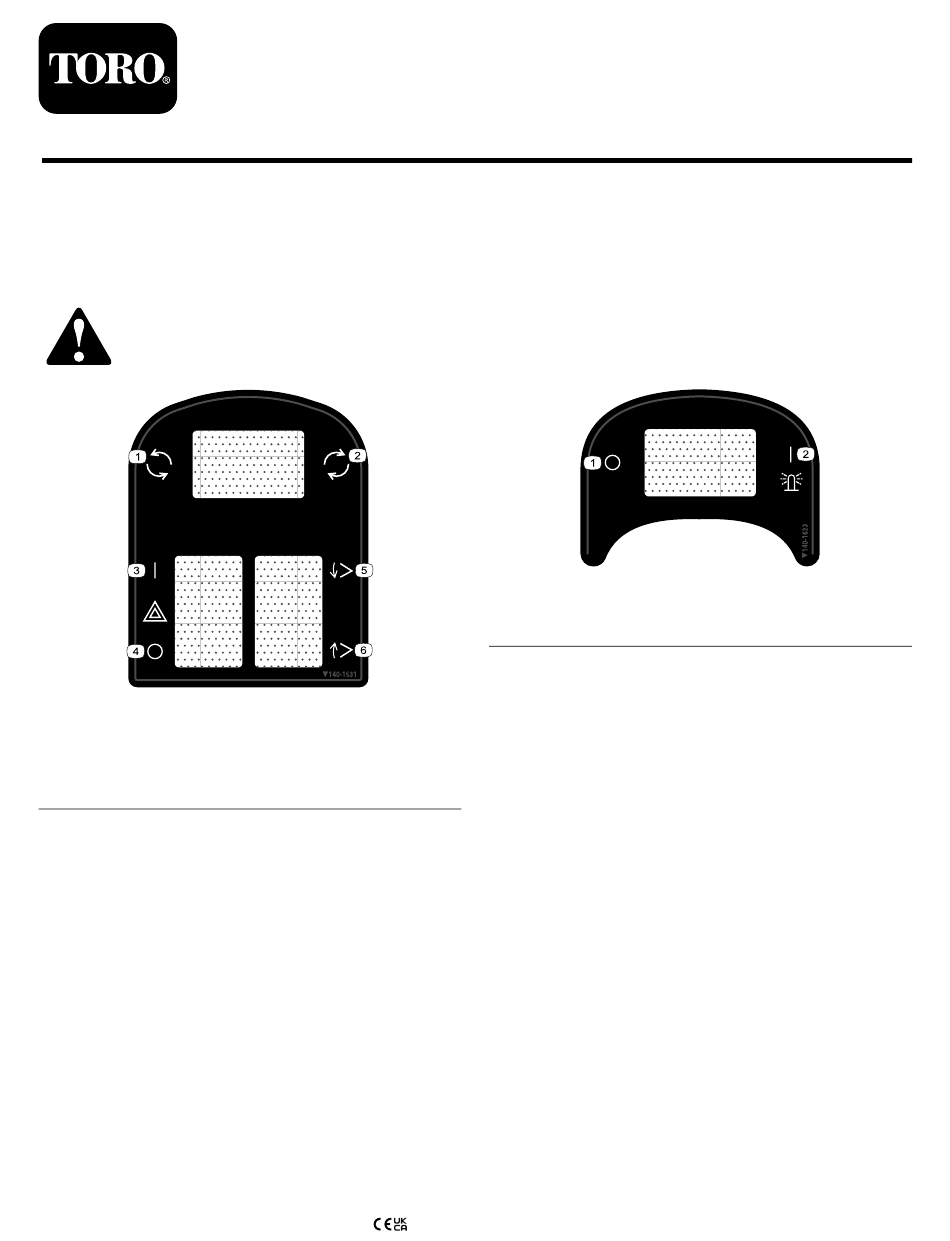

Autocollants de sécurité et d'instruction
Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous
les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.
140-1531
1. Goulotte à neige – gauche 4. Feu de détresse – éteint
2. Goulotte à neige – droite
3. Feu de détresse allumé
© 2022—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
decal140-1531
5. Accessoire – baissé
6. Accessoire – levé
Enregistrez votre produit à
www.Toro.com.
®
4500-D ou 4700-D
Instructions de montage
140-1623
1. Gyrophare – éteint
Traduction du texte d'origine (FR)
Imprimé aux États-Unis
Tous droits réservés
Form No. 3453-300 Rev A
decal140-1623
2. Gyrophare – allumé
*3453-300*
Publicité
Table des Matières
Manuels Connexes pour Toro 30670
Sommaire des Matières pour Toro 30670
- Page 1 Kit d'éclairage routier Groupe de déplacement Groundsmaster ® 4500-D ou 4700-D N° de modèle 30670 Instructions de montage Sécurité Autocollants de sécurité et d'instruction Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux.
- Page 2 decal145-5256 145-5256 1. Alimentation – 10 A 5. Siège électrique – 10 A 2. InfoCenter – 2 A 6. Moteur – 10 A 3. Alimentation auxiliaire – 7. Capteur – 10 A 10 A 4. Phares – 10 A 8. Cabine – 60 A...
-
