Fig. 34
N° : 9_9484 07 F
8 Mise en service
8.8 Régler la machine pour l'exploitation en interconnexion
➤ Réaliser la liaison électrique selon la situation. Pour plus d'informations, veuillez vous reporter
à la notice du kit de montage LAN RJ45 (7.5250.01870).
Poser le câble Ethernet
Utiliser un câble Ethernet croisé pour relier directement deux machines.

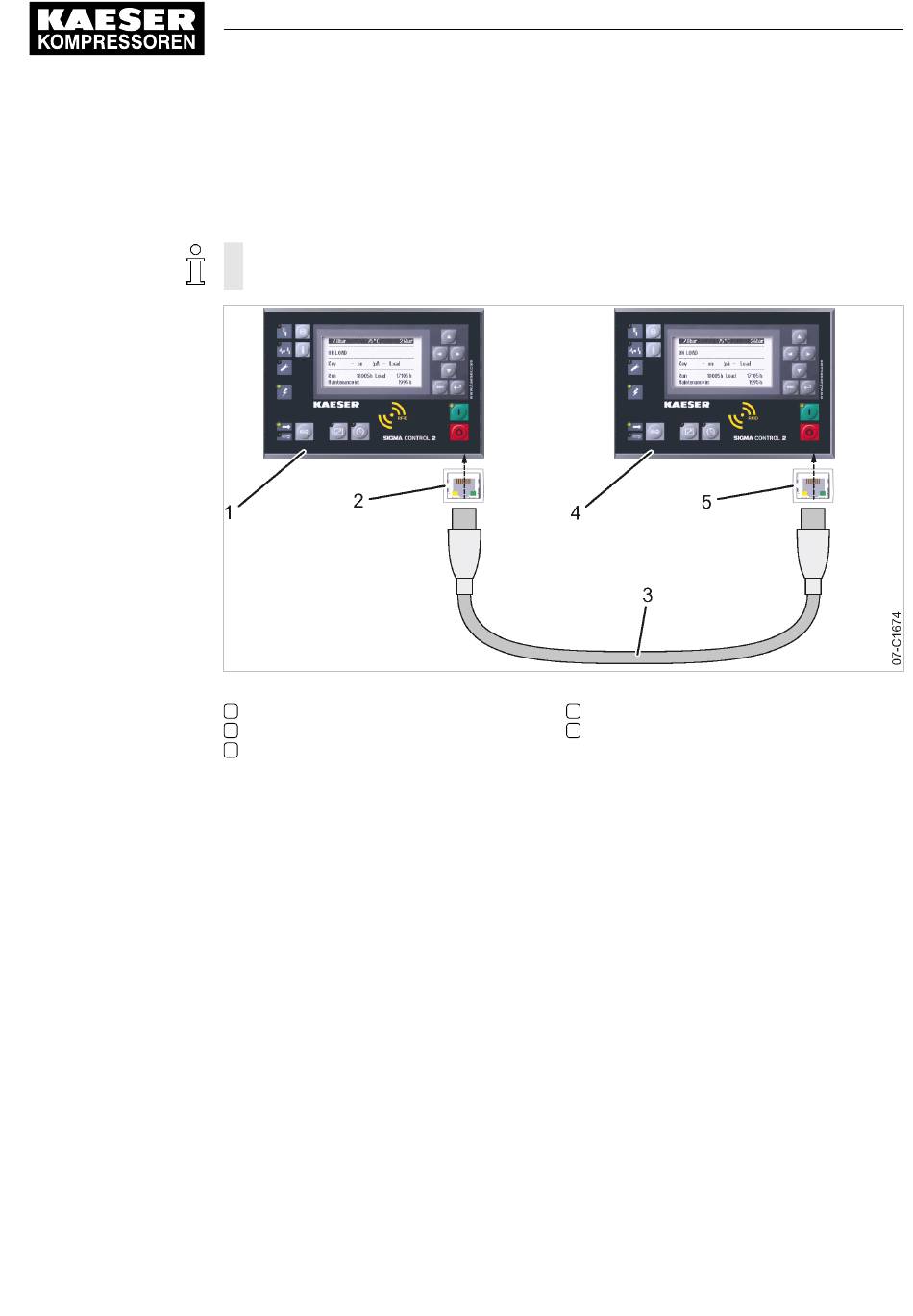

Liaison directe entre deux SIGMA CONTROL 2

Commande de la machine 1 (maître)
1
Interface Ethernet X1
2
Câble Ethernet croisé
3
➤ Poser le câble Ethernet entre les deux machines.
Pour le raccordement des machines à un réseau (LAN) ou à un switch (p. ex. pour l'utilisation de
KAESER CONNECT).
➤ Raccorder le câble Ethernet de chacune des machines à la prise réseau (LAN) ou au switch.
Raccorder le câble Ethernet à la machine
Pour chaque machine :
1. Faire entrer le câble Ethernet dans la machine et dans l'armoire par un presse-étoupe CEM.
2. Faire passer le câble Ethernet dans les caniveaux de câbles jusqu'au SIGMA CONTROL 2.
Utiliser la partie 24 V des caniveaux (câblage bleu).
3. Monter le connecteur RJ45 à l'extrémité du câble.
4. Connecter le connecteur RJ45 sur l'interface Ethernet X1 du SIGMA CONTROL 2 en veillant à
bien l'encliqueter.
Pour le raccordement des machines à un réseau (LAN) ou à un switch
Raccorder le câble Ethernet de chacune des machines à la prise réseau (LAN) ou au switch :
1. Monter le connecteur RJ45 à l'extrémité du câble.
2. Connecter le connecteur RJ45 dans la prise réseau en veillant à bien l'encliqueter.
Notice d'utilisation Commande
SIGMA CONTROL 2 SCREW VAC ≥ 5.0.X
Commande de la machine 2 (esclave)
4
Interface Ethernet X1
5
117
