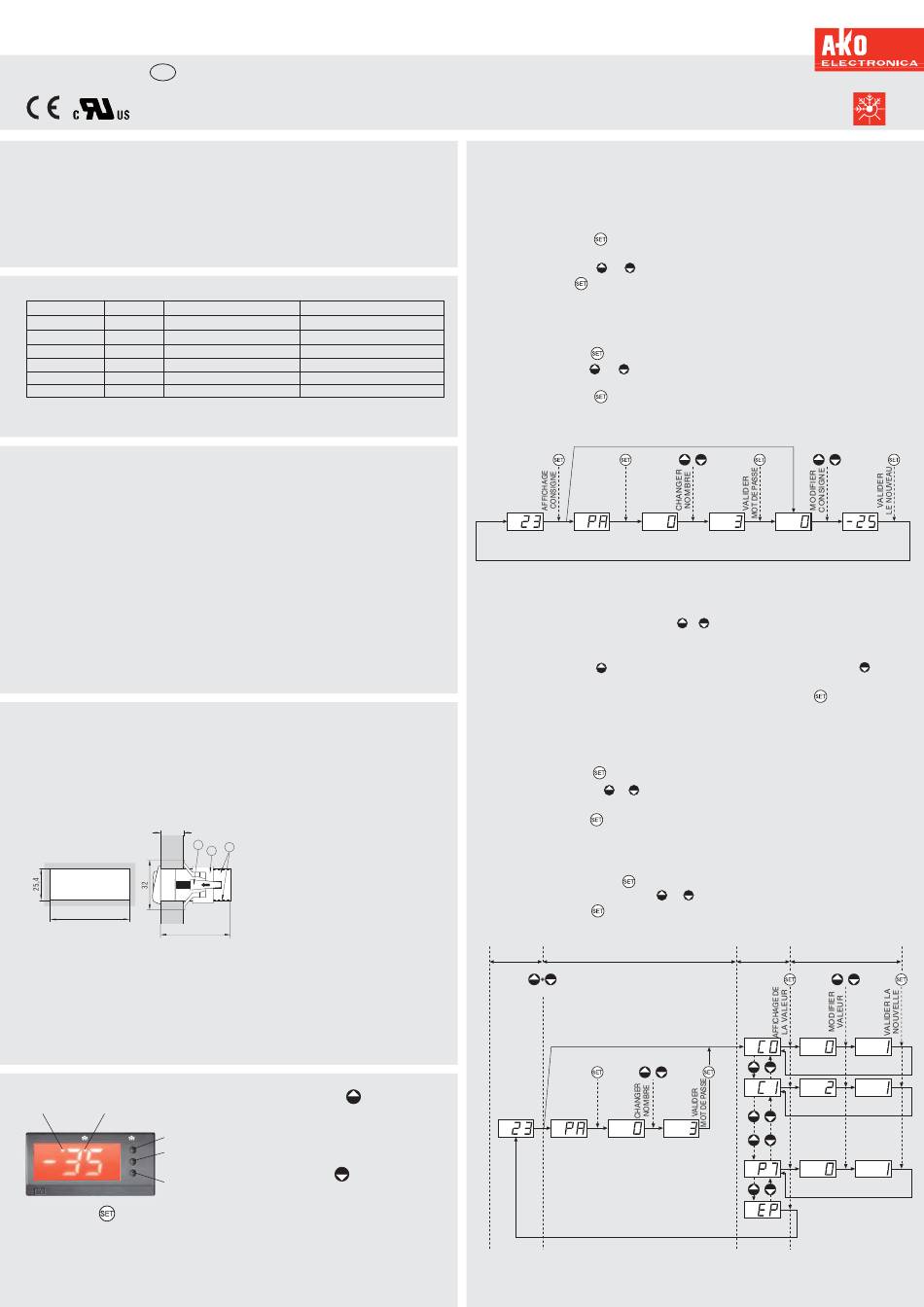

AKO 13012 Mode D'emploi

www.ako.com
1301H202 Ed.02
F
Thermomètres, thermostats et contrôleurs électroniques en format pour découpe du panneau de 58 x 25,4 mm
Gamme d'appareils à dimensions réduites, conçus pour visualiser, contrôler et réguler les
génératueurs de froid (avec dégivrage manuel et automatique programmable par arrêt du
compresseur) ou de chaleur.
Index:
1- Versions et références
2- Données techniques
3- Installation
4- Fonctions du frontal
5- Consigne et configuration
1- VERSIONS ET REFERENCES
MODELE FONCTION
AKO-13012 Thermomètre
AKO-13020 Thermomètre
AKO-13023 Thermomètre
AKO-13112 Thermostat 16(4) A, 250 V, cos ϕ=1, SPST
AKO-13120 Thermostat 16(4) A, 250 V, cos ϕ=1, SPST
AKO-13123 Thermostat 16(4) A, 250 V, cos ϕ=1, SPST
REMARQUE: Une référence suivie de /**, un ou deux caractères alphanumériques, indique
«avec programme spécial». Dans ce cas, en plus des instructions générales, il faudra respec-
ter les instructions particulières qui sont adjointes avec les variations pour chaque appareil.
2- DONNÉES TECHNIQUES
Rang de température: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .-50 ºC a 99 ºC
Résolution, consigne et différentiel: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 ºC
Entrée pour sonde NTC: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .AKO-149XX
Précision du contrôleur: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .± 1 ºC
Tolérance de la sonde à 25 ºC: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .± 0,4 ºC
Puissance maximale absorbé: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 VA
Température ambiante de travail: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 ºC a 40 ºC
Température ambiante de stockage: . . . . . . . . . . . . . . . . . . . . . . . . . . . .-30 ºC a 70 ºC
Tension d'impulsion assignée: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .800 V
Température d'essai boule à pression
- Parties accessibles: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75 ºC
- Parties positionnant des éléments actifs: . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100 ºC
Tension d'essais émission CEM: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .207 V
Intensité d'essais émission CEM: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 mA
Classification dispositif de contrôle:
De montage indépendant, de caractéristique de fonctionnement automatique action Type
1.B, pour utilisation dans une ambiance non polluée, logiciel classe A.
Isolement double entre alimentation, circuit secondaire et sortie du relais.
3- INSTALLATION
Il faut que le contrôleur soit installé dans un lieu protégé des vibrations, de l'eau et des gaz
corrosifs, où la température ambiante ne dépasse pas la valeur figée dans les données
techniques.
Pour que les contrôleurs aient un degré de protection IP65, il faut installer correctement le
joint entre l'appareil et le pourtour du découpe du panneau où il doit être monté.
Pour que la lecture soit correcte, la sonde doit être installée dans un lieu sans influences
thermiques parasites à la température que l'on souhaite mesurer ou contrôler.
máx.
3.1 Ancrage:
18 mm
DECOUPE
DU PANNEAU
58
47,5
3.2 Connexion:
Voir le schéma sur l'étiquette des caractéristiques des appareils.
La sonde et son câble ne doivent JAMAIS être installés dans une conduction avec des câbles
de puissance, de contrôle ou d'alimentation.
Prévoir un interrupteur pour le circuit d'alimentation de minimum 2 A, 230 V, à proxi-
mité de l'appareil. Le câble d'alimentation doit être du type H05VV-F 2x0,75 mm
H05V-K 0,75 mm 2 .
La section des câbles pour la connexion des contacts des relais doit mesurer entre 1,5 mm
et 2,5 mm 2.
4- FONCTIONS DU FRONTAL
LED 2 LED 1
Touche
ON
AUGMENTER
▲ Touche
SET
SET
▼
Touche
DIMINUER
Touche SET
Appuyer sur cette touche 5 secondes, la température du POINT DE
CONSIGNE (Set Point) est affiché. (Fonction pour thermostats).
En programmation, la valeur programmée est acceptée.
LED 1: Indicateur de dégivrage activé. (Fonction pour thermostats)
LED 2: Indicateur de relais activé. (Fonction pour thermostats)
LED 2 clignotante: Phase de programmation.
6- Description de paramètres et messages
7- Transfert de paramètres
8- Fonctionnement et contrôle du relais
9- Maintenance
10- Avertissement
RELAIS ALIMENTATION, 50/60 Hz
- 12 V ~ ±20%
- 120 V ~ +8% -12%
- 230 V ~ ±10%
12 V ~ ±20%
120 V ~ +8% -12%
230 V ~ ±10%
Pour fixer les contrôleurs situer les
3
2
1 ancrages 1 sur les rails 2 dans la
position de la figure. Déplacer
l'ancrage dans le sens de la flè-
che. En appuyant sur l'ongle 3 on
peut déplacer l'ancrage dans le
sens contraire de la flèche.
Touche AUGMENTER
Appuyer sur cette touche 5 secondes et un dégiv-
rage manuel de la durée programmée se déma-
rre.(Fonction pour thermostats).
En programmation, la valeur affichée augmente.
Touche DIMINUER
En programmation, la valeur affichée diminue.
5- RÉGLAGE ET CONFIGURATION
À réaliser seulement par le personnel qui connaît le fonctionnement et les possibilités de
l'appareil où on l'applique.
5.1 Réglage de la température
La valeur d'usine, du POINT DE CONSIGNE (Set Point) par défaut est de 0 ºC.
- Appuyer sur la touche
CONSIGNE ACTUEL (Set Point) apparaît et la LED "2" s'allume en clignotant.
- Appuyer sur les touches
- Appuyer la touche pour VALIDER LE NOUVEAU CONSIGNE. Lorsque vous réalisez cette
opération, l'écran reviendra à la situation d'indication de la température et la LED "2" arrê-
tera de clignoter.
Si PA apparaît à l'écran, il faut entrer le MOT DE PASSE (Password) programmé sur le
paramètre L5 pour accéder au CONSIGNE ACTUEL (Set Point).
- Appuyer sur la touche
- Appuyer les touches
(Password) programmé.
- Appuyer sur la touche
s'affichera pour être modifié.
5 Seg.
INDICATION DEMANDE
TEMPERATURE MOT DE
PASSE
5.2 Configuration de paramètres
Niveau 1 Paramètres
- Appuyer simultanément sur les touches
notera, on est en phase de programmation de NIVEAU 1 PARAMETRES et le premier
paramètre "C0" apparaîtra à l'écran.
- Appuyer sur la touche
revenir au paramètre précédent.
- En se plaçant sur le dernier paramètre EP et appuyant sur la touche
reviendra à la situation d'indication de la température et la LED "2" arrêtera de cligno-
ter.
Si PA apparaît à l'écran, il faut entrer le MOT DE PASSE ( Password ) programmé sur le
paramètre L5 pour accéder à NIVEAU 1 PARAMETRES.
- Appuyer sur la touche
- Appuyer sur les touches
(Password) programmé.
- Appuyer sur la touche
montrée.
Niveau 2 Valeurs
- Pour AFFICHAGE DE LA VALEUR ACTUELLE d'un paramètre, il faut se placer en ce paramè-
tre et appuyer sur la touche
VALEUR en appuyant sur les touches
- Appuyer sur la touche
dra au NIVEAU 1 PARAMÈTRES.
INDICATION MOT DE PASSE (PASSWORD)
TEMPERATURE S'IL EST PROGRAMMEE
10 Seg.
SIMULTANEMENT
2 ou
2
DEMANDE
MOT DE
PASSE
REMARQUE: Si vous n'appuyez pas sur aucune touche pendant 25 secondes lors de l'une des éta-
pes précédentes, le contrôleur reviendra automatiquement à la situation d'indication de la tem-
pérature sans
pendant 5 secondes pour AFFICHAGE DU CONSIGNE. La valeur
ou pour MODIFIER CONSIGNE (Set Point) à la valeur souhaitée
. L'écran montre 0 pour ENTRER MOT DE PASSE.
ou pour CHANGER NOMBRE et AFFICHAGE MOT DE PASSE
pour VALIDER MOT DE PASSE. La valeur de CONSIGNE ACTUEL
SI P2=0
ENTRER AFFICHAGE CONSIGNE
MOT DE MOT DE
PASSE PASSE
+ pendant 10 secondes. La LED "2" clig-
pour accéder au paramètre suivant et sur la touche
. L'écran montre 0 pour ENTRER MOT DE PASSE.
ou pour CHANGER NOMBRE et AFFICHAGE MOT DE PASSE
pour VALIDER MOT DE PASSE. La première paramètre "C0" sera
. Une fois la valeur affichée, il est possible de MODIFIER
ou
pour VALIDER LA NOUVELLE VALEUR. La programmation revien-
NIVEAU 1
PARAMETRES
SI L5=0
ENTRER AFFICHAGE
MOT DE MOT DE
PASSE PASSE
QUITTER LA
PROGRAMMATION
NOUVEAU
ACTUEL CONSIGNE
pour
, le contrôleur
NIVEAU 2
VALEURS
VALEUR NOUVELLE
ACTUELLE VALEUR
