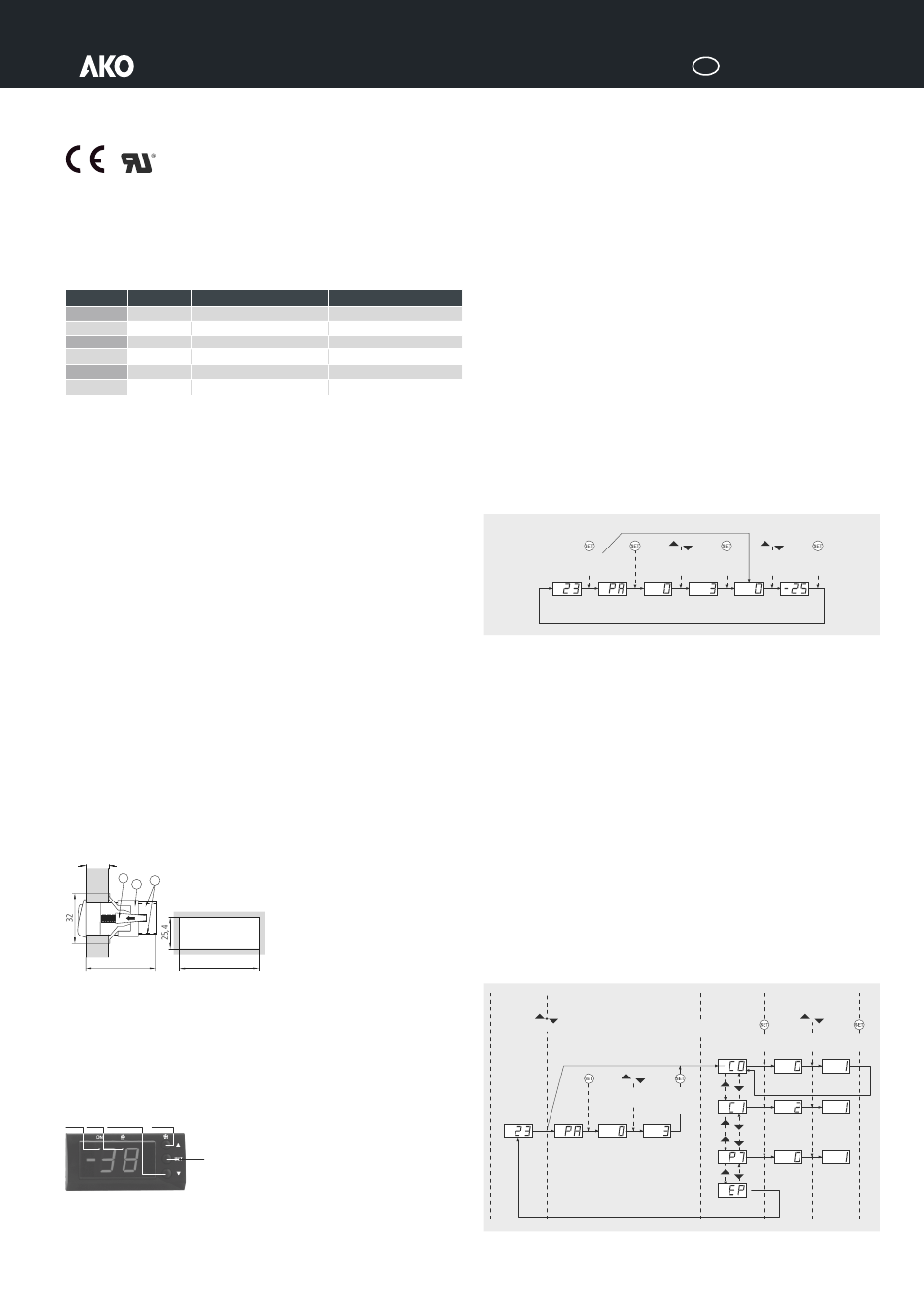

AKO 13012 Mode D'emploi

Thermomètres, thermostats et contrôleurs électroniques en
C US
format pour découpe du panneau de 58 x 25,4 mm
Gamme d'appareils à dimensions réduites, conçus pour visualiser, contrôler et réguler les
génératueurs de froid (avec dégivrage manuel et automatique programmable par arrêt du
compresseur) ou de chaleur.
1-.Versions et references
MODELE FONCTION
AKO-13012 Thermomètre
AKO-13020 Thermomètre
AKO-13023 Thermomètre
AKO-13112 Thermostat 16(4) A, 250 V, cos j=1, SPST
Thermostat
AKO-13120 16(4) A, 250 V, cos j=1, SPST
AKO-13123 Thermostat
16(4) A, 250 V, cos j=1, SPST
REMARQUE: Une référence suivie de /**, un ou deux caractères alphanumériques, indique
«avec programme spécial». Dans ce cas, en plus des instructions générales, il faudra respecter
les instructions particulières qui sont adjointes avec les variations pour chaque appareil.
2-.Données techniques
Rang de température . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -50 ºC à 99 ºC
Résolution, consigne et différentiel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 ºC
Entrée pour sonde NTC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AKO-149XX
Précision du contrôleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 1 ºC
Tolérance de la sonde à 25 ºC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 0,4 ºC
Puissance maximale absorbé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 VA
Température ambiante de travail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 ºC 40 ºC
Température ambiante de stockage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -30 ºC 70 ºC
Tension d'impulsion assignée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800 V
Température d'essai boule à pression
Parties accessibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 ºC
Parties positionnant des éléments actifs . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 ºC
Tension d'essais émission CEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207 V
Intensité d'essais émission CEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 mA
Classification dispositif de contrôle: De montage indépendant, de caractéristique de
fonctionnement automatique action Type 1.B, pour utilisation dans une ambiance non
polluée, logiciel classe A.
Isolement double entre alimentation, circuit secondaire et sortie du relais.
3-.Installation
Il faut que le contrôleur soit installé dans un lieu protégé des vibrations, de l'eau et des gaz
corrosifs, où la température ambiante ne dépasse pas la valeur figée dans les données techniques.
Pour que les contrôleurs aient un degré de protection IP65, il faut installer correctement le
joint entre l'appareil et le pourtour du découpe du panneau où il doit être monté.
Pour que la lecture soit correcte, la sonde doit être installée dans un lieu sans influences
thermiques parasites à la température que l'on souhaite mesurer ou contrôler.
Ancrage
max.
18 mm
Pour fixer les contrôleurs situer les ancrages (1) sur les rails (2) dans
la position de la figure. Déplacer l'ancrage dans le sens de la flèche.
3
2
1
En appuyant sur l'ongle (3) on peut déplacer l'ancrage dans le sens
DECOUPE
DU PANNEAU
47,5 58
câbles de puissance, de contrôle ou d'alimentation.
Prévoir un interrupteur pour le circuit d'alimentation de minimum 2 A, 230 V, à proximité de
l'appareil. Le câble d'alimentation doit être du type H05VV-F 2x0,75 mm ou H05V-K
2
0,75 mm .
La section des câbles pour la connexion des contacts des relais doit mesurer entre 1,5 mm
2
et 2,5 mm .
4-.Fonctions du frontal
Touche AUGMENTER N: Appuyer sur cette touche 5
Touche Touche
secondes et un dégivrage manuel de la durée
LED2 LED1 DIMINUER AUGMENTER
programmée se démarre.( Fonction pour thermostats).
Touche
En programmation, la valeur affichée augmente.
SET
Touche DIMINUER Q: En programmation, la valeur
affichée diminue.
Touche SET: Appuyer sur cette touche 5 secondes, la
température du POINT DE CONSIGNE (Set Point) est affiché. (Fonction pour thermostats).
En programmation, la valeur programmée est acceptée.
LED 1: Indicateur de dégivrage activé. (Fonction pour thermostats)
LED 2: Indicateur de relais activé. (Fonction pour thermostats)
LED 2 clignotante: Phase de programmation.
RELAIS ALIMENTATION, 50/60 Hz
- 12 V ~ ±20%
- 120 V ~ +8% -12%
- 230 V ~ ±10%
12 V ~ ±20%
120 V ~ +8% -12%
230 V ~ ±10%
contraire de la flèche.
Connexion
Voir le schéma sur l'étiquette des
caractéristiques des appareils.
La sonde et son câble ne doivent JAMAIS
être installés dans une conduction avec des
2
5-.Réglage et configuration
À réaliser seulement par le personnel qui connaît le fonctionnement et les possibilités de
l'appareil où on l'applique.
5.1-.Réglage de la température
La valeur d'usine, du POINT DE CONSIGNE (Set Point) par défaut est de 0 ºC.
-Appuyer sur la touche SET pendant 5 secondes pour AFFICHAGE DU CONSIGNE. La
valeur CONSIGNE ACTUEL (Set Point) apparaît et la LED "2" s'allume en clignotant.
-Appuyer sur les touches N ou Q pour MODIFIER CONSIGNE (Set Point) à la valeur
souhaitée
-Appuyer la touche SET pour VALIDER LE NOUVEAU CONSIGNE. Lorsque vous réalisez
cette opération, l'écran reviendra à la situation d'indication de la température et la LED
"2" arrêtera de clignoter.
Si PA apparaît à l'écran, il faut entrer le MOT DE PASSE (Password) programmé sur le
paramètre L5 pour accéder au CONSIGNE ACTUEL (Set Point).
-Appuyer sur la touche SET
N ou Q
-Appuyer les touches
(Password) programmé.
-Appuyer sur la touche pour VALIDER MOT DE PASSE. La valeur de CONSIGNE ACTUEL
s'affichera pour être modifié.
5 Sec.
AFFICHAGE
à
CONSIGNE
à
INDICATION DEMANDE
TEMPERATURE MOT DE
5.2-.Configuration de paramètres
Niveau 1 Paramètres
-Appuyer simultanément sur les touches N + Q pendant 10 secondes. La LED "2"
clignotera, on est en phase de programmation de NIVEAU 1 PARAMETRES et le premier
paramètre "C0" apparaîtra à l'écran.
-Appuyer sur la touche N pour accéder au paramètre suivant et sur la touche Q pour
revenir au paramètre précédent.
-En se plaçant sur le dernier paramètre EP et appuyant sur la touche SET, le contrôleur
reviendra à la situation d'indication de la température et la LED "2" arrêtera de clignoter.
Si PA apparaît à l'écran, il faut entrer le MOT DE PASSE ( Password ) programmé sur le
paramètre L5 pour accéder à NIVEAU 1 PARAMETRES.
-Appuyer sur la touche SET . L'écran montre 0 pour ENTRER MOT DE PASSE.
-Appuyer sur les touches N ou Q pour CHANGER NOMBRE et AFFICHAGE MOT DE PASSE
(Password) programmé.
-Appuyer sur la touche SET
sera montrée.
Niveau 2 Valeurs
-Pour AFFICHAGE DE LA VALEUR ACTUELLE d'un paramètre, il faut se placer en ce
paramètre et appuyer sur la touche
MODIFIER VALEUR en appuyant sur les touches N ou Q.
-Appuyer sur la touche SET
reviendra au NIVEAU 1 PARAMÈTRES.
INDICATION MOT DE PASSE (PASSWORD)
TEMPERATURE S'IL EST PROGRAMMEE
10 Seg.
2
DEMANDE ENTRER
MOT DE MOT DE
PASSE PASSE
REMARQUE: Si vous n'appuyez pas sur aucune touche pendant 25 secondes lors de l'une
des étapes précédentes, le contrôleur reviendra automatiquement à la situation
d'indication de la température sans.
F 1301H202 Ed.03
. L'écran montre 0 pour ENTRER MOT DE PASSE.
pour CHANGER NOMBRE et AFFICHAGE MOT DE PASSE
Si P2=0
CHANGER VALIDER MODIFIER
NOMBRE MOT DE PASSE CONSIGNE
ENTRER AFFICHAGE CONSIGNE
MOT DE MOT DE ACTUEL
PASSE PASSE PASSE
pour VALIDER MOT DE PASSE. La première paramètre "C0"
SET . Une fois la valeur affichée, il est possible de
pour VALIDER LA NOUVELLE VALEUR. La programmation
NIVEAU 1
PARAMETRES
AFFICHAGE DE
LA VALEUR
Si L5=0
VALEUR
ACTUELLE
CHANGER VALIDER
NOMBRE MOT DE
PASSE
AFFICHAGE
MOT DE
PASSE
QUITTER LA
PROGRAMMATION
VALIDER
LE NOUVEAU
NOUVEAU
CONSIGNE
NIVEAU 2
VALEURS
MODIFIER VALIDER LA
VALEUR NOUVELLE
NOUVELLE
VALEUR
