Réservoir de glace

3.1 Description du produit

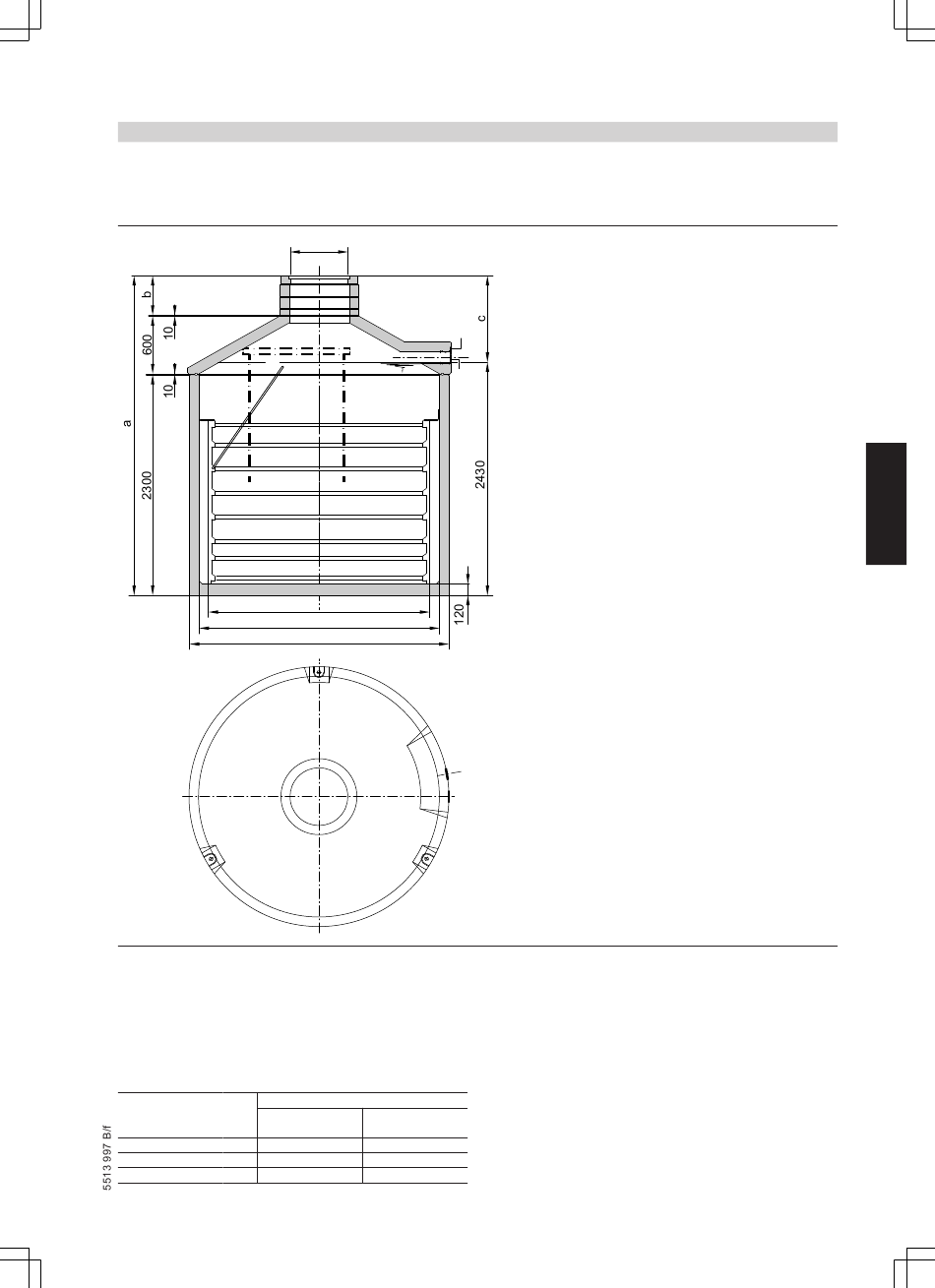

Construction du réservoir de glace, type ES-B 10
C
B

A Collecteur, coulissant

B Doigt de gant pour sonde de température réservoir de glace S2
C 2 bandes armées de renfort 625/150 (bagues de compensation)
D Finition :
■ ES-B 10 classe A :
charge maxi. de 15 kN
■ ES-B 10 classe B :
charge maxi. de 125 kN

Dimensions

Finition ES-B 10
Charge maxi. de
15 kN
a
mm
b
mm
c
mm
Réservoir de glace Vitofriocal
Ø600
D
E
A
F
Ø2410
Ø2500
Ø2700
E
F
Charge maxi. de
125 kN
3330
3375
420
465
900
945
E Manchon RDS pour tube vide DN 100, destiné aux conduites
d'alimentation
F Manchon RDS pour tube vide DN 100, destiné au trop-plein
