Réservoir de glace Vitofriocal
Capteur solaire basse température
Le capteur solaire basse température de type SLK est un capteur
ouvert non vitrifié. La chaleur environnante est transmise au capteur
solaire basse température par convection ainsi que par le vent et la
pluie. La grande surface du capteur solaire basse température per-
met une absorption de chaleur de grande puissance.
Le capteur solaire basse température sert de source de chaleur
directe pour la pompe à chaleur (source primaire) et pour la régéné-
ration de l'accumulateur de glace.
Le capteur solaire basse température peut absorber l'énergie des
sources suivantes :
■ Air ambiant
■ Rayonnement solaire direct et diffus
1.2 Description du produit

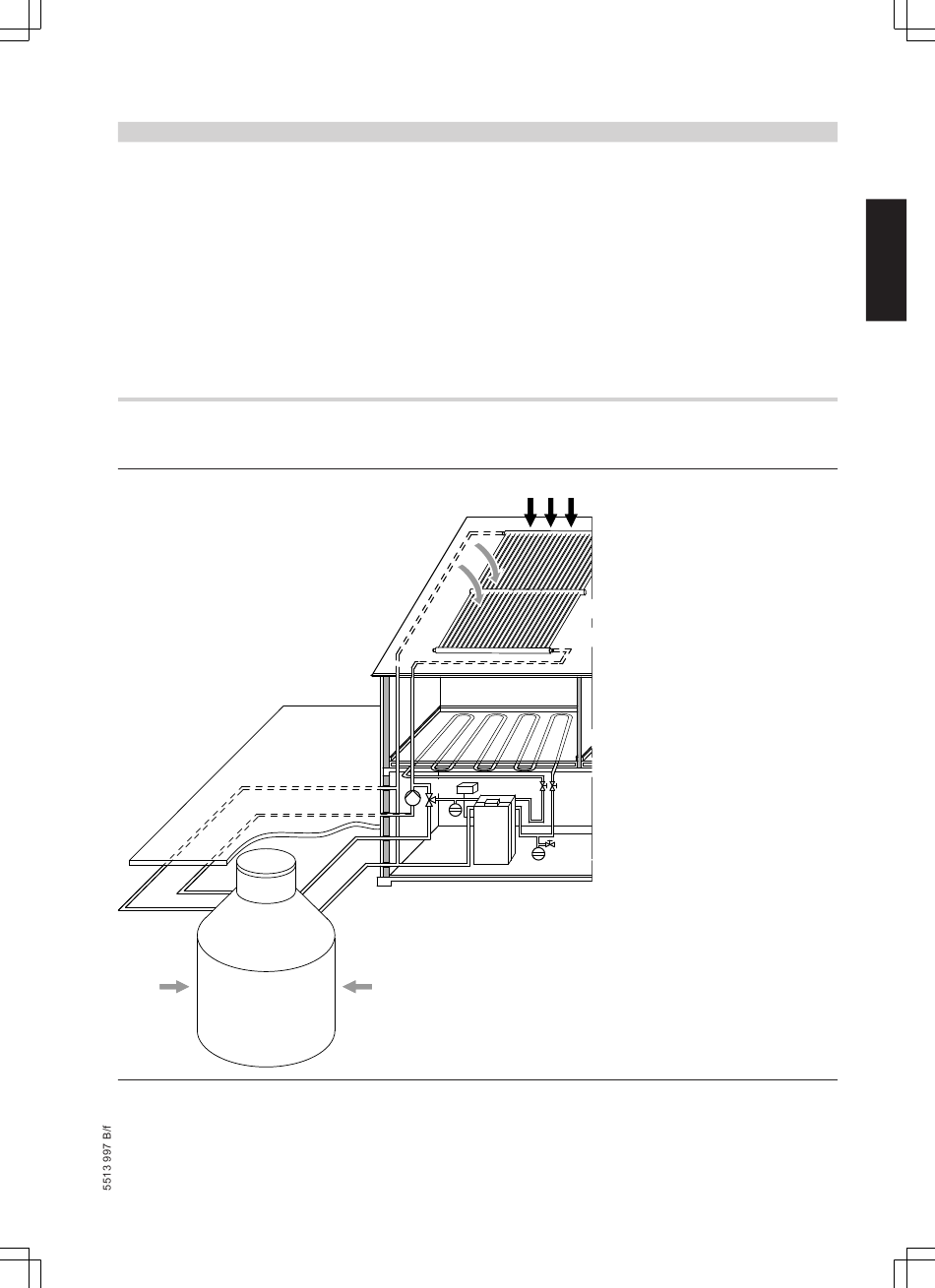

Représentation du système
F
G
A Pompe à chaleur
B Plancher chauffant
C Chaleur par rayonnement solaire
D Chaleur en provenance de l'air ambiant
E Capteur solaire basse température
Réservoir de glace Vitofriocal
(suite)
■ Précipitations
■ Givre
La transmission calorifique à la pompe à chaleur ou à l'accumulateur
de glace se fait via un circuit eau-eau glycolée fermé.
En fonction des températures dans l'accumulateur de glace et sur le
capteur solaire basse température, ce dernier peut être relié directe-
ment au circuit primaire de la pompe à chaleur via une vanne d'in-
version 3 voies.
Si la quantité de chaleur disponible au niveau du capteur solaire
basse température est supérieure aux besoins de la pompe à cha-
leur, l'échangeur de chaleur de régénération est alimenté en énergie
en marche parallèle.
D
E
B
H
K
A
F
F Chaleur en provenance du sol
G Réservoir de glace avec échangeur de chaleur d'extraction et
de régénération
H Vanne d'inversion 3 voies pour l'inversion de la source primaire
K Régulation solaire
C
1
VIESMANN
5
