Conseils pour l'étude

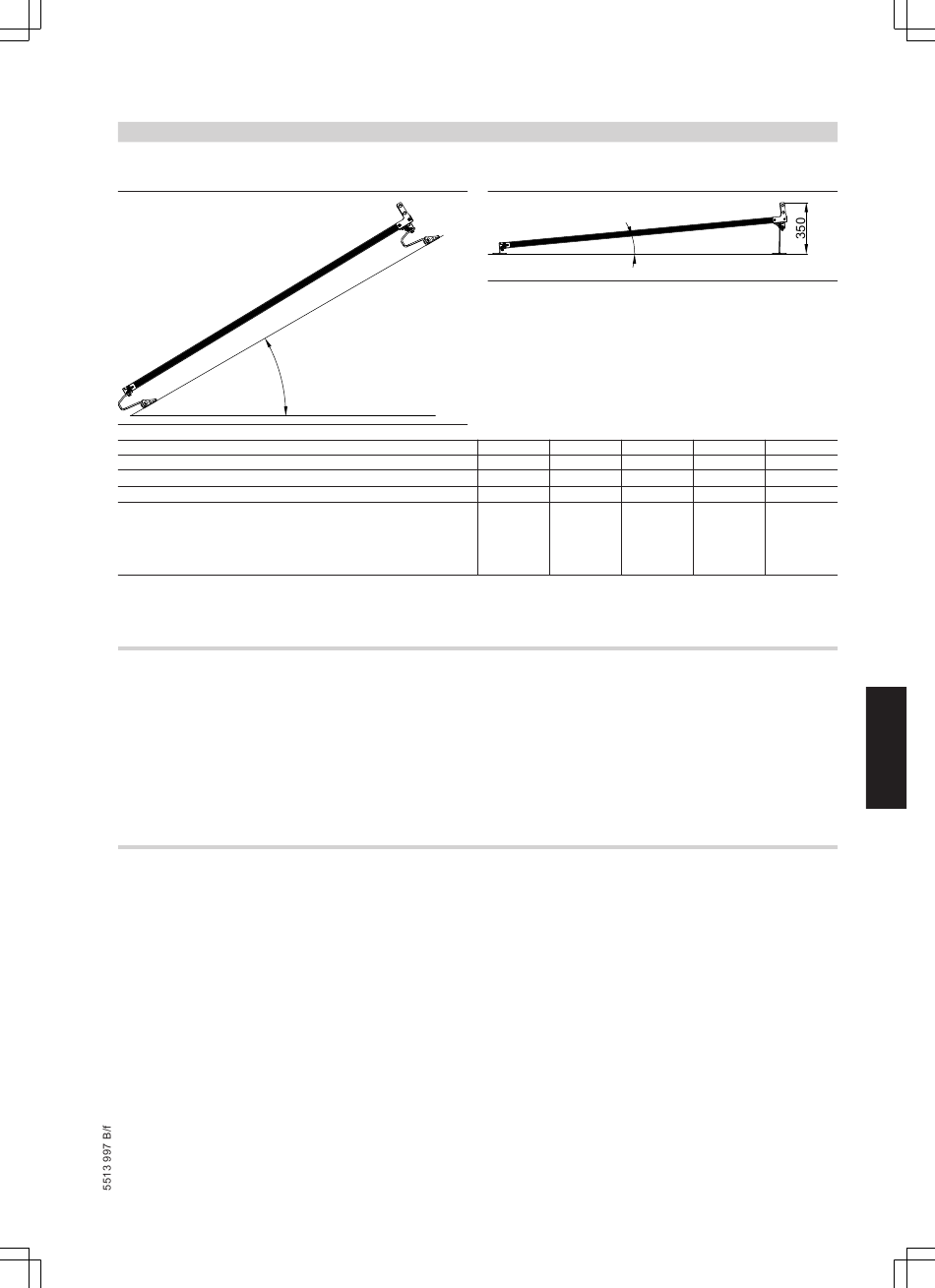

Pente sur toit à versants
5° - 60°
Matériel de fixation par ensemble système
Capteur solaire basse température
A Cadre pour 2 capteurs solaires basse température
B Cadre pour 1 capteurs solaires basse température
Crochet de fixation en cas de montage sur toit à ver-
sants
ou
support inclinable en cas de montage sur toit en terras-
se
Remarque concernant le jeu de crochets de fixation/de sup-
ports inclinables
1 jeu comprend 2 crochets de fixation/supports inclinables.
Equipement de sécurité
Vase d'expansion
■ Déterminer le volume du vase d'expansion en fonction des con-
seils pour l'étude, page 34.
Tenir compte, à cet effet, du volume du capteur solaire basse tem-
pérature et de l'intégralité de l'installation côté primaire, y compris
les échangeurs de chaleur de régénération et d'extraction.
■ Régler le vase d'expansion sur la pression d'azote correcte.
Soupape de sécurité
Installer une soupape de sécurité pour 3,0 bar (0,3 MPa).
5.3 Raccordement hydraulique
Exemple d'installation du réservoir de glace avec Vitocal 343-G, avec installation solaire pour la produc-
tion d'ECS et "natural cooling"
L'exemple d'installation illustré ici est un exemple de base et fournit
une vue d'ensemble du branchement hydraulique et des compo-
sants utilisés, sans dispositifs de verrouillage ni de sécurité. Il ne
remplace pas l'étude sur site devant être réalisée par un profession-
nel.
Réservoir de glace Vitofriocal
(suite)
Unité
Unité
Unité
Jeu
Pente sur toiture-terrasse
5°
6,0 kW
8,0 kW
10,4 kW
4
5
8
2
2
4
—
1
—
8
10
16
Remarque
L'ensemble d'accessoires eau glycolée comprend une soupape de
sécurité pour 3,0 bar (0,3 MPa).
Pressostat circuit eau glycolée
Pour l'utilisation d'un pressostat dans le circuit eau glycolée, il faut
tenir compte des prescriptions légales.
D'autres exemples d'installation sont disponibles pour le réservoir de
glace : voir www.viessmann-schemen.com.
13,0 kW
17,2 kW
10
13
4
6
2
1
20
26
5
