Raccordement électrique
Commutateurs DIP sur la face avant du module
DIP Réglage par
défaut
1-128 ON
OFF
Service OFF
5.3 Réglages hardware
5.3.1

Terminaison de bus (module 485 uniquement)

Il existe deux possibilités pour la terminaison du bus :
1. Résistance de fin de ligne interne (via commutateur DIP sur la platine du module)

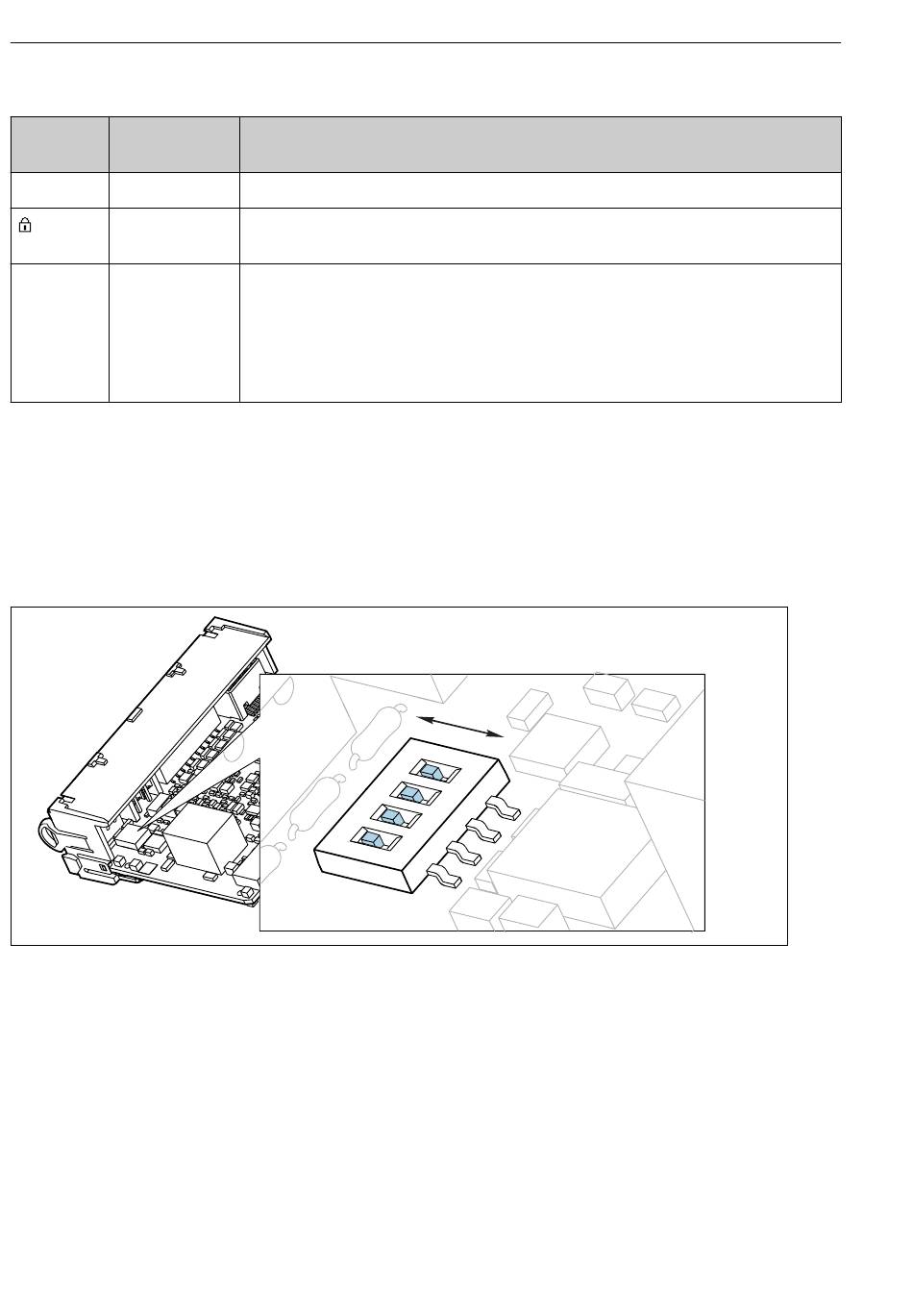

 34 Commutateurs DIP pour la résistance de fin de ligne interne
‣
A l' a ide d' u n outil approprié, par ex. une pincette, mettez tous les 4 commutateurs DIP en
position "ON".
 La résistance de fin de ligne interne est utilisée.
34
Affectation
Adresse bus (→ "Mise en service/Communication")
Protection en écriture : "ON" = La configuration n' e st pas possible via le bus,
uniquement via la configuration locale
Si le commutateur est sur "ON" , es réglages de l' u tilisateur pour l' a dressage Ethernet
sont mémorisés et les réglages de connexion programmés en usine sont activés :
Adresse IP=192.168.1.212, Masque de sous-réseau=255.255.255.0,
Passerelle=0.0.0.0, DHCP=Off.
Si le commutateur est sur "OFF" , less réglages utilisateur mémorisés sont à nouveau
activés.
"OFF"
Liquiline System CA80COD
"ON"
