• Avant d'installer l'appareil, lisez attentivement le manuel d'utilisation pour vous familiariser avec les informations et les précautions de sécurité du produit. Huawei ne sera pas responsable des conséquences causées par la violation des réglementations de stockage, de transport, d'installation et d'utilisation spécifiées dans ce document et dans le manuel d'utilisation.

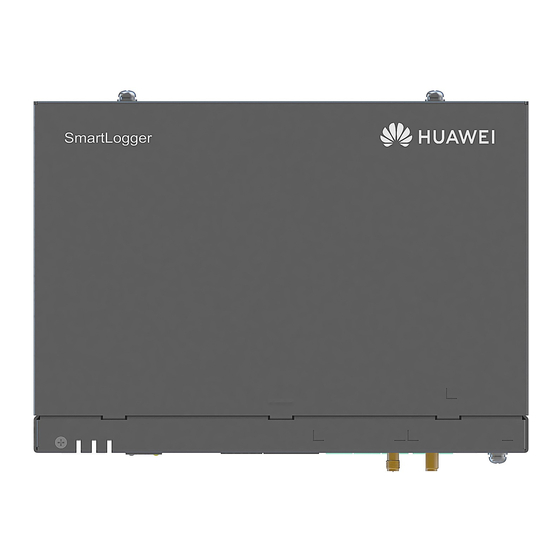

Conditions d'installation Dimensions Espace Installation de l'appareil Installation du SmartLogger Installation murale • Installez le SmartLogger sur un mur intérieur plat et sécurisé. • Lors d'une installation murale du SmartLogger, assurez-vous que la zone de branchement des câbles est orientée vers le bas pour faciliter l'entretien et le branchement des câbles. •...
Installation sur rail de guidage • Avant d'installer le SmartLogger, préparez un rail de guidage standard de 35 mm et fixez-le. • La longueur effective recommandée du rail de guidage est au minimum de 230 mm. Installation de l'adaptateur d'alimentation Installation murale Il est recommandé...
Installation sur surface plane Assurez-vous que le témoin de l'adaptateur d'alimentation est orienté vers le haut ou vers l'extérieur. Raccordements électriques • Connectez les câbles conformément aux lois et réglementations relatives à l'installation du pays ou de la région où est situé le projet. •...
Branchement du câble PE Pour améliorer la résistance à la corrosion de la borne de terre, appliquez-lui du gel de silice ou de la peinture après avoir branché le câble PE. Branchement du câble de communication RS485 • Il est recommandé que la distance de communication RS485 soit égale ou inférieure...
Branchement en cascade • Il est conseillé de raccorder moins de 30 appareils à chaque ligne RS485. • Le débit en bauds, le protocole de communication et le mode de parité de tous les appareils sur la liaison en cascade RS485 doivent être identiques à ceux des ports COM sur le SmartLogger.
Page 8
Mise en réseau MBUS Raccordement du câble de signaux DI • Le SmartLogger peut recevoir des signaux DI tels que des commandes de programmation du réseau électrique à distance et des alarmes sur les ports DI. Il peut uniquement recevoir des signaux par contact sec passifs.
Branchement du câble d'alimentation de sortie • Dans le scénario de limitation d'exportation ou d'alarme sonore et visuelle, le SmartLogger peut commander la bobine du relais intermédiaire via le port d'alimentation de sortie de 12 V. • Il est recommandé que la distance de transmission soit égale ou inférieure à 10 m. Relais intermédiaire Branchement du câble de signaux AI •...
Branchement du câble de signaux DO • Le port DO prend en charge un maximum de 12 V de tension de signal. NC/COM est un contact normalement fermé, tandis que NO/COM est un contact normalement ouvert. • Il est recommandé que la distance de transmission soit égale ou inférieure à 10 m. Branchement du câble Ethernet •...
4.10 Branchement du cavalier optique • Le SmartLogger peut se connecter à des appareils tels que le bornier d'accès par fibres optiques. • Les modules optiques sont optionnels. Configurez le module optique 100M ou 1 000M en fonction du port homologue du commutateur optique. Le module optique doit utiliser l'encapsulation SFP ou eSFP.
4.12 Branchement du câble d'alimentation d'entrée 24 V Le câble d'alimentation d'entrée de 24 V doit être branché dans les cas suivants : • L'alimentation de 24 V CC est utilisée. • Le SmartLogger se connecte à l'alimentation via le port d'alimentation d'entrée de 12 V et le port d'alimentation d'entrée de 24 V fonctionne comme le port d'alimentation de sortie de 12 V pour alimenter les appareils.
Mise sous tension du système 1. Connectez l'appareil à l'alimentation. • Méthode 1 : Lorsqu'un adaptateur secteur est utilisé, branchez le câble de l'adaptateur secteur et mettez sur marche l'interrupteur sur le côté de la prise secteur. • La tension d'entrée nominale de l'adaptateur secteur est de 100 à...
Page 14
En cas d'alarme et de maintenance locale simultanées, le témoin d'alarme/maintenance indique d'abord l'état de la maintenance locale. Après la maintenance locale, le témoin indique l'état d'alarme. Déploiement de l'interface utilisateur WebUI Assistant de déploiement de l'interface utilisateur WebUI Les captures d'écran de l'interface utilisateur WebUI sont présentées uniquement à titre de référence. 1.
Page 15
3. Connectez-vous à l'interface utilisateur WebUI. Paramètre Description Définissez ce paramètre selon vos Langue besoins. Sélectionnez admin. d'utilisateur • Le mot de passe initial est Changeme. • Utilisez ce mot de passe initial lors de la première mise sous tension et modifiez-le immédiatement après vous être connecté.
Connexion du SmartLogger au FusionSolar Smart PV Management System 1. Activez le réseau public du téléphone portable, ouvrez l'application FusionSolar, connectez- vous à intl.fusionsolar.huawei.com en tant que compte d'installation et choisissez Mon > Mise en service de l'appareil pour vous connecter au point d'accès WLAN du SmartLogger.
• Les captures d'écran dans ce document correspondent à l'application FusionSolar version 2.5.0 (Android) et à l'application SUN2000 version 3.2.00.002 (Android). • Le nom du point d'accès WLAN initial du SmartLogger est Logger_ et le mot de passe initial est Changeme. Le SN est indiqué sur l'étiquette du SmartLogger. •...
Connexion du SmartLogger au FusionSolar Smart PV Management System PV Plants Connecting to Huawei Hosting Cloud Quick Guide (Inverters Pour plus de détails, voir le + SmartLogger3000) . Vous pouvez scanner le code QR ci-dessous pour obtenir le document.
Page 19
Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang Shenzhen 518129 République populaire de Chine solar.huawei.com...
