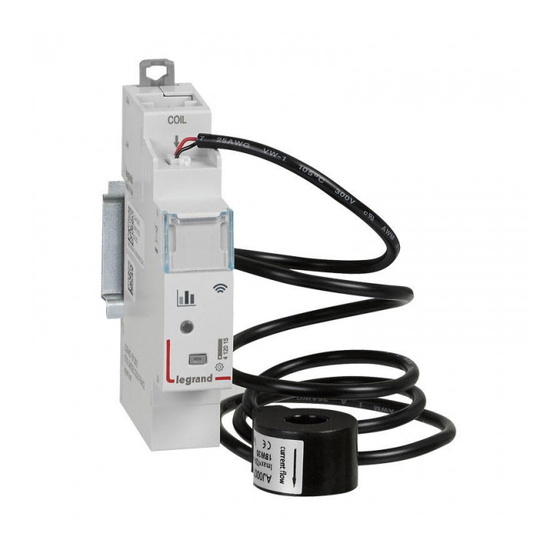

LEGRAND 4 120 15 Guide Rapide

Compteur d'énergie connecté
1. DESCRIPTION - UTILISATION
Utilisation :
Permet de mesurer et visualiser par smartphone avec l'app
Home+Control la consommation électrique d'un circuit monophasé
alternatif via le tore fermé associé. Cette version connectée
propose les fonctions de :
- mesure en temps réel: remonte automatiquement la
consommation électrique du circuit sur lequel le tore de mesure
est associé.
- Historique de la consommation électrique consultable via
l'application HOME + CONTROL
Technologie :
. Mesure du courant monophasé, par effet de champs à l'aide d'un
tore fermé (livré avec le compteur d'énergie connecté) et renvoi
des données par radio fréquence vers le réseau connecté.
2. GAMME
Largeur :
. 1 module. 17,7 mm de large.
Courant primaire nominal :
. Ipn = 80A AC
Puissance consommée :
. 0.3W Maxi
Tensions nominales d'alimentation :
. 100V à 240V AC
Fréquence nominale :
. 50Hz / 60Hz
Configuration et utilisation :
Peut être utilisé avec :
- l'application smartphone Legrand
« HOME + CONTROL»
. Téléchargeable gratuitement sur Google Play ou App Store
Fiche technique : F03108FR/04
87045 LIMOGES Cedex - FRANCE
Téléphone : 05 55 06 87 87 - Télécopie : 05 55 06 88 88
Réf. : 4 120 15
Nécessite l'installation préalable
d'un Pack de démarrage
connecté « with Netatmo » ou
d'un Module Control.
3. COTES D'ENCOMBREMENT
4. MISE EN SITUATION - RACCORDEMENT
Mise en situation :
. Sur rail symétrique EN/IEC 60715 ou DIN 35.
Positionnements de fonctionnement :
. Verticale, Horizontal, à Plat.
Mise à jour le : 24/08/2021
